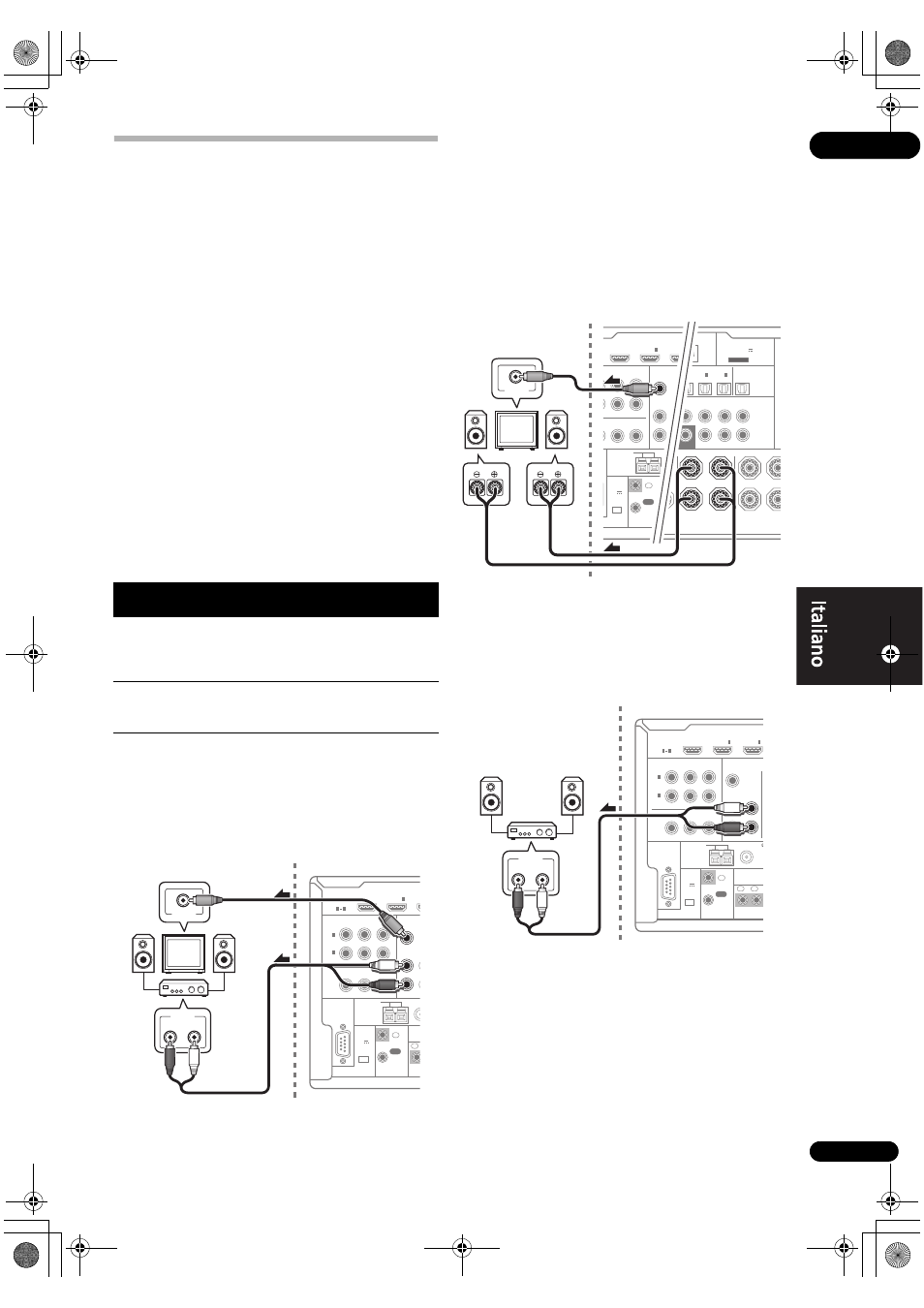

Impostazione MULTI-ZONE
Dopo avere effettuato i collegamenti MULTI-ZONE
appropriati, questo ricevitore sarà in grado di alimentare
tre sistemi indipendenti in stanze separate.
È possibile riprodurre sorgenti differenti in tre zone
diverse allo stesso tempo o, se necessario, la stessa
sorgente. Le zone principale e secondaria vengono
alimentate indipendentemente (l’alimentazione elettrica
della zona principale può essere disattivata mentre
quella di una o di entrambe le zone secondarie è attivata)
e le zone secondarie possono essere controllate tramite
il telecomando o i controlli sul pannello anteriore.
Creazione di collegamenti MULTI-ZONE
È possibile effettuare questi collegamenti se si dispone di
un televisore e di diffusori separati per la zona secondaria
principale (
ZONE 2) e un amplificatore separato (e
relativi diffusori) per un’altra zona secondaria (
ZONE 3).
Non sarà necessario un amplificatore separato se non si
utilizza l’impostazione
Impostazione MULTI-ZONE usando
i terminali dei diffusori (ZONE 2) di seguito per la zona
secondaria principale. Con questo sistema sono possibili
due impostazioni della zona secondaria principale.
Scegliere l’impostazione più adatta alle proprie esigenze.
Opzioni di ascolto MULTI-ZONE
La tabella che segue mostra i segnali che possono venire
mandati a ZONE 2 e ZONE 3:
Impostazione MULTI-ZONE di base (ZONE 2)
•
Collegare un amplificatore separato alle prese
AUDIO ZONE 2 OUT ed il televisore alla presa VIDEO
ZONE 2 OUT, ambedue sul retro di questo ricevitore.
Collegare una coppia di diffusori all’amplificatore della
zona secondaria come illustrato nella figura che segue.
Impostazione MULTI-ZONE usando i terminali dei
diffusori (ZONE 2)
Per fare uso di questa impostazione, scegliere
ZONE 2
come spiegato in
Impostazione dei diffusori nelle
istruzioni per l’uso del CD-ROM.
•
Collegare il monitor del televisore alle prese VIDEO
ZONE 2 OUT di questo ricevitore.
Collegare una coppia di diffusori ai terminali del diffusore
surround posteriore come illustrato nella figura che
segue.
Impostazione MULTI-ZONE secondaria (ZONE 3)
•
Collegare un amplificatore separato alle prese
AUDIO ZONE 3 OUT di questo ricevitore.
Collegare una coppia di diffusori all’amplificatore della
zona secondaria come illustrato nella figura che segue.
Zona
secondaria
Funzioni di ingresso disponibili
ZONE 2
DVD, TV/SAT, DVR/BDR, VIDEO, INTERNET
RADIO, iPod/USB, CD, CD-R/TAPE, TUNER,
ADAPTER PORT
(Emette audio e video composito analogici.)
ZONE 3
DVD, TV/SAT, DVR/BDR, VIDEO, CD, CD-R/TAPE,
TUNER, ADAPTER PORT
Emette audio analogico.)
ZONE2
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM U
AM LOOP
Z
P
B
P
R
P
B
1
IN
BD
IN
1
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
12
IN
IN
OUT
1
(O
T
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
VIDEO IN
Zona principale
Zona secondaria (
ZONE 2)
R
L(Single)
SURROUND BACK
BLE
OPTICAL
ASSIGNABLE
L
R
R
L
FRONT HEIGHT / FRONT W
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
OUT
FRONT
CENTER
SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
SUBWOOFER
0/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
C
E
NT VIDEO
ASSIGNABLE
P
R
ANTENNA
FM UNBAL
AM LOOP
ZONE2
OUT
ZONE3
OUT
P
B
P
R
P
B
IN
BD
IN
1
CONTROL
XTENSION
IR
12 V T
IN
IN
IN
OUT
1
(OUTPU
TOTAL 1
(OUTPUT
5 V
150 mA
MAX)
VIDEO IN
R
L
Zona principale
Zona secondaria (
ZONE 2)
ZONE3
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIG
IN
IN
IN
OUT
1
2
(OUTPUT 12
TOTAL 150 m
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
Zona principale
Zona secondaria (
ZONE 3)
