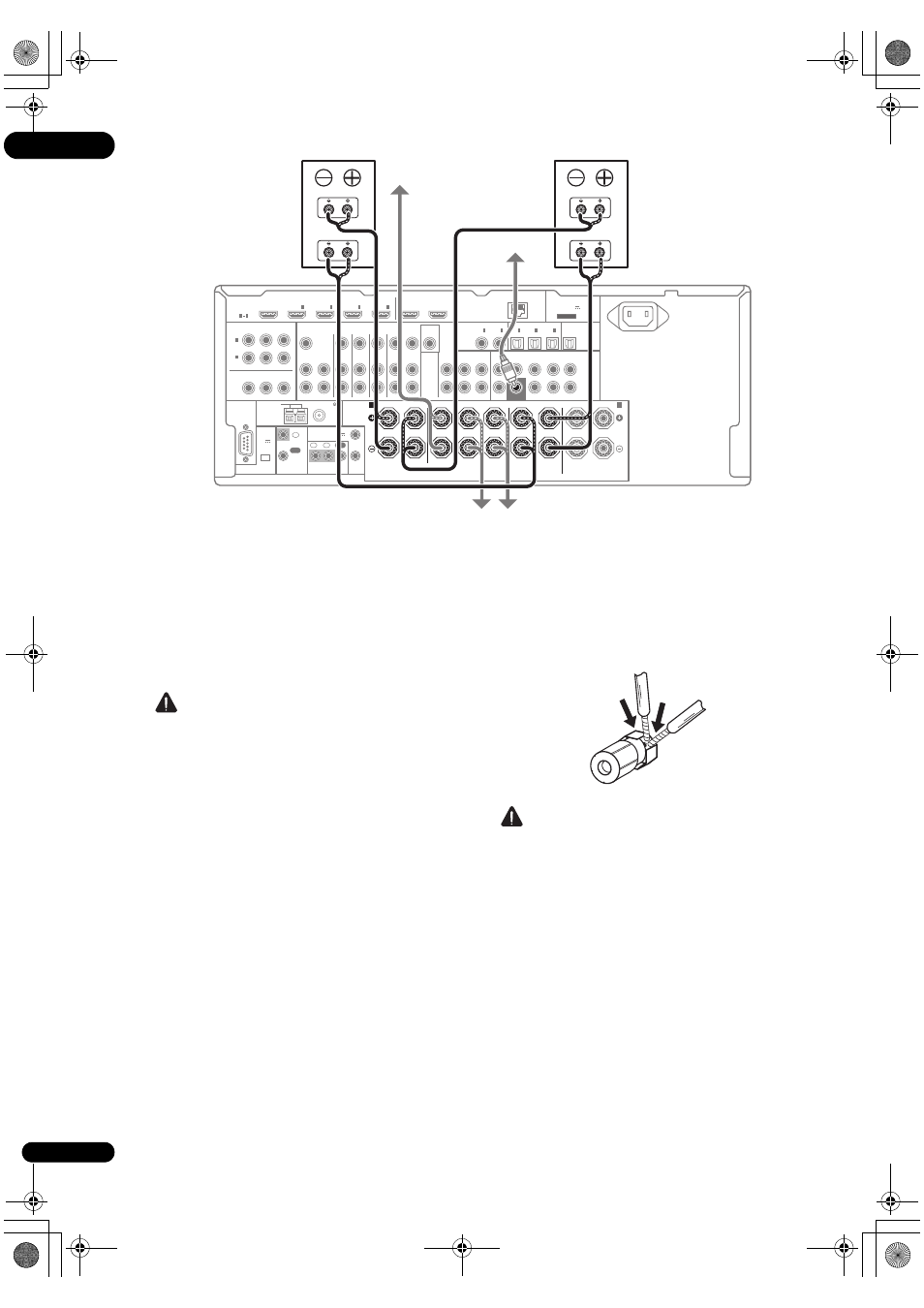

Biamplificación de los altavoces
El concepto biamplificación implica conectar el
excitador de alta frecuencia y el excitador de baja
frecuencia de los altavoces a distintos amplificadores
para obtener una mejor división de las frecuencias. Los
altavoces deben tener la capacidad de biamplificación
para que sea posible realizar esta conexión (deben tener
terminales independientes para las frecuencias altas y
bajas), y la mejora en el sonido dependerá del tipo de
altavoces que se utilice.
PRECAUCIÓN
• La mayoría de los altavoces que tienen terminales
High y Low tienen dos placas metálicas que
conectan los terminales
High a los terminales Low.
Deberá retirar estas placas al biamplificar los
altavoces, o de lo contrario podrá dañar gravemente
el amplificador. Para más información, consulte el
manual del altavoz.
• Si los altavoces tienen una red divisora de
frecuencias extraíble, asegúrese de no retirarla al
hacer la biamplificación. De lo contrario, los
altavoces podrían dañarse.
Bicableado de los altavoces
Sus altavoces también se pueden bicablear si son
compatibles con la biamplificación.
• Con estas conexiones, el ajuste Speaker System no
produce ninguna diferencia.
• Para bicablear un altavoz, conecte dos cables de
altavoz al terminal de altavoces del receptor.
PRECAUCIÓN
• No conecte distintos altavoces desde el mismo
terminal de esta forma.
• Cuando haga el bicableado, siga las instrucciones de
precaución para biamplificación mostradas a la
izquierda.
