Page 8
8
It
01
Introduzione ai display flat-panel
I terminali sui pannelli posteriori sono comuni a entrambi i modelli.

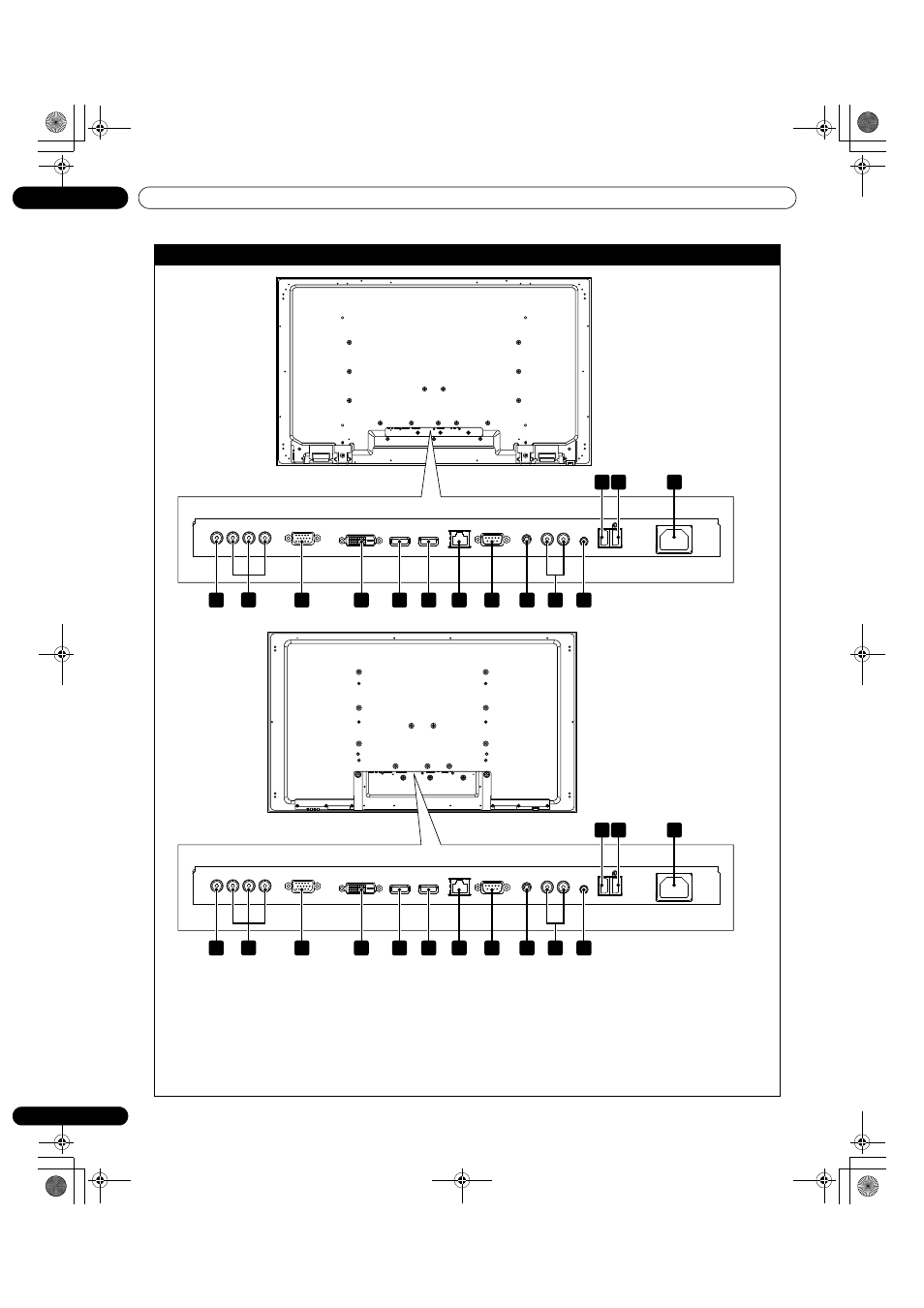

Retro del pannello
(da sinistra a destra)
1 - Terminale INGRESSO 1 (Video)
2 - Terminali INGRESSO 2
(Component, Y, C
B
/P
B
, C
R
/P
R
)
3 - Terminale INGRESSO 3 (Analog RGB)
4 - Terminale INGRESSO 4 (DVI-D)
5 - Terminale INGRESSO 5 (HDMI)
6 - Terminale INGRESSO 6 (HDMI)
7 - Terminale LAN
8 - Terminale RS-232C
(utilizzato per l’impostazione in fabbrica)
9 - Terminale IR REPEATER OUT
10 - AUDIO 1 D/S (Audio 1)
11 - AUDIO 2 (Audio 2)
12 - Terminale ALTOPARLANTE (D)
13 - Terminale ALTOPARLANTE (S)
14 - Terminale AC In
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(lato superiore)
(KRP-600M)
Visto dal lato inferiore
dello schermo
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(lato superiore)
(KRP-500M)
Visto dal lato inferiore
dello schermo
