19
It
02 Installazione del display flat-panel
It
al
ia
no

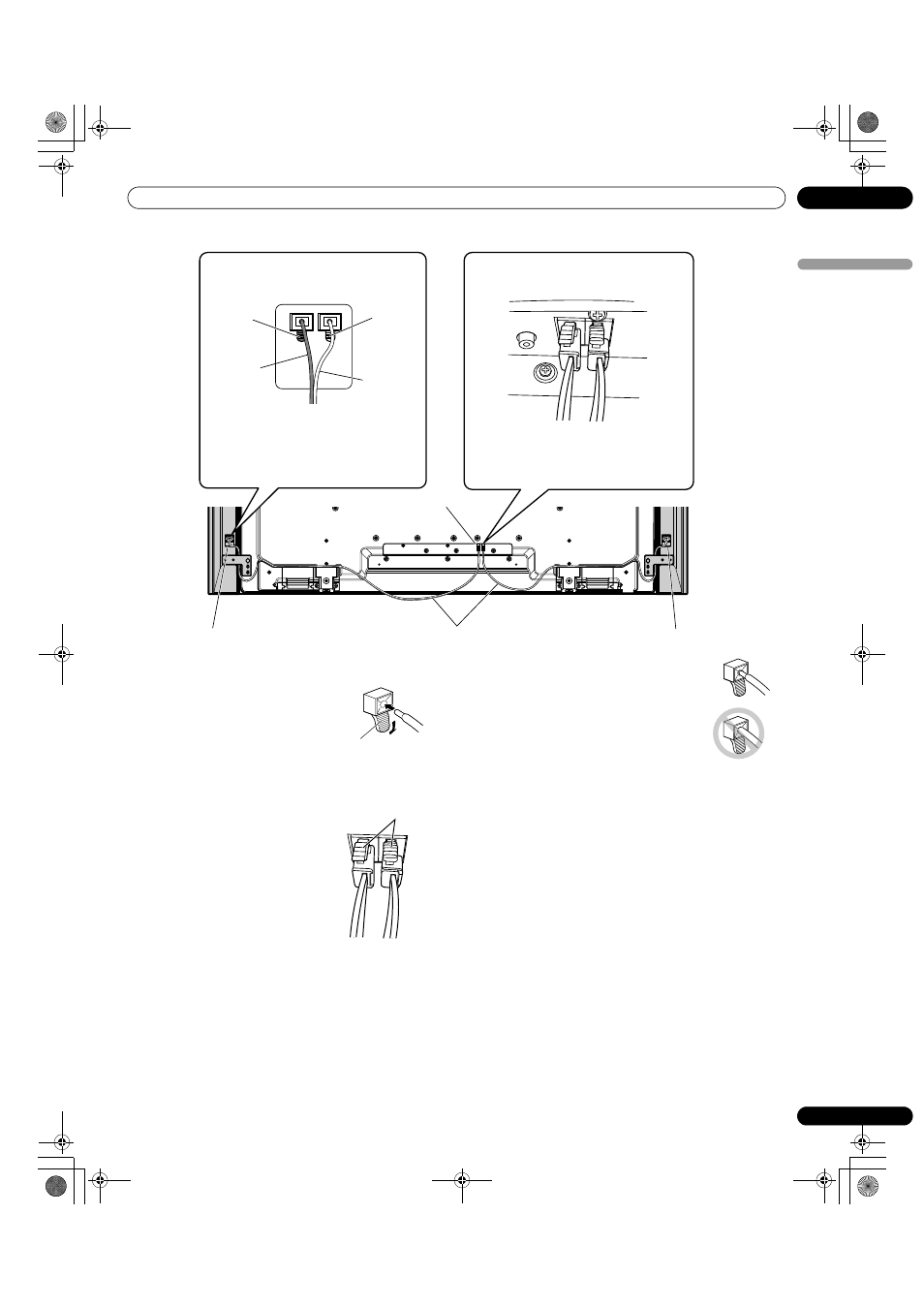

Collegate i cavi degli
altoparlanti (altoparlante)
Nero 
Nero
Rosso 
Linea
grigia
Collegare il cavo con la linea grigia ai
terminali
 e il cavo nero ai terminali .
Collegate i cavi degli
altoparlanti (display flat-panel)
Collegate il cavo con un connettore
rosso al terminale D (destro) e il cavo
con un connettore bianco al terminale S
(sinistro) del display flat-panel.
Terminali altoparlante Cavo altoparlante Terminali altoparlante
Terminali altoparlante
Come collegare i cavi degli altoparlanti
(display flat-panel)
Inserite saldamente il connettore del
cavo dell’altoparlante nel terminale
dell’altoparlante dello schermo. Per
rimuovere il cavo dell’altoparlante,
tenete premuta e spingete la levetta
e quindi estraetela.
Note:
• Prima di collegare gli altoparlanti al display flat-
panel, scollegate lo schermo dalla presa di
alimentazione. Collegando il cavo dell’altoparlante
con il cavo dell’alimentazione inserito si possono
causare malfunzionamenti o danni allo schermo se
il filo nudo del cavo tocca altri apparecchi. Inserite il
cavo di alimentazione dopo aver collegato gli
altoparlanti.
Levetta
Come collegare i cavi degli altoparlanti
(altoparlante)
Premete la levetta e inserite
l’estremità del cavo. Quando
rilasciate la levetta, si serra sul cavo
dell’altoparlante. Premete e tenete
premuta la levetta durante la
rimozione del cavo.
Levett
• Se inserite il cavo dell’altoparlante troppo in
profondità in modo che l’isolamento tocchi il
terminale dell’altoparlante, potreste non avere
alcun suono. Inseritelo in modo che il filo in
rame sia ancora visibile.
• Verificate che le estremità dei cavi degli
altoparlanti siano collegate saldamente ai
terminali tirando delicatamente i cavi dopo aver
effettuato i collegamenti. I collegamenti allentati potrebbero
provocare interruzioni di suono o rumore.
• Se è presente un cortocircuito nei cavi  e  causato da un
filo esposto, è possibile che un carico eccessivo sia
applicato al display flat-panel, risultante in un
funzionamento interrotto o in un malfunzionamento.
• I collegamenti errati del cavo dell’altoparlante ai terminali
del display flat-panel sinistro o destro rispettivamente alla
polarità possono causare effetti audio stereofonici
insufficienti o immagini o suoni instabili.
• Non collegate ai terminali degli altoparlanti diversi da quelli
specificati.
• Esercitando una forza eccessiva sul cavo dell’altoparlante si
potrebbero provocare problemi di collegamento, perdita di
suono e/o danni al connettore.
• Se il connettore dell’altoparlante risulta sganciato dal
relativo cavo, si prega di consultare il rivenditore.
(KRP-600M)
