Introducción a los monitores de pantalla plana
Los terminales en el panel trasero son comunes a ambos modelos.

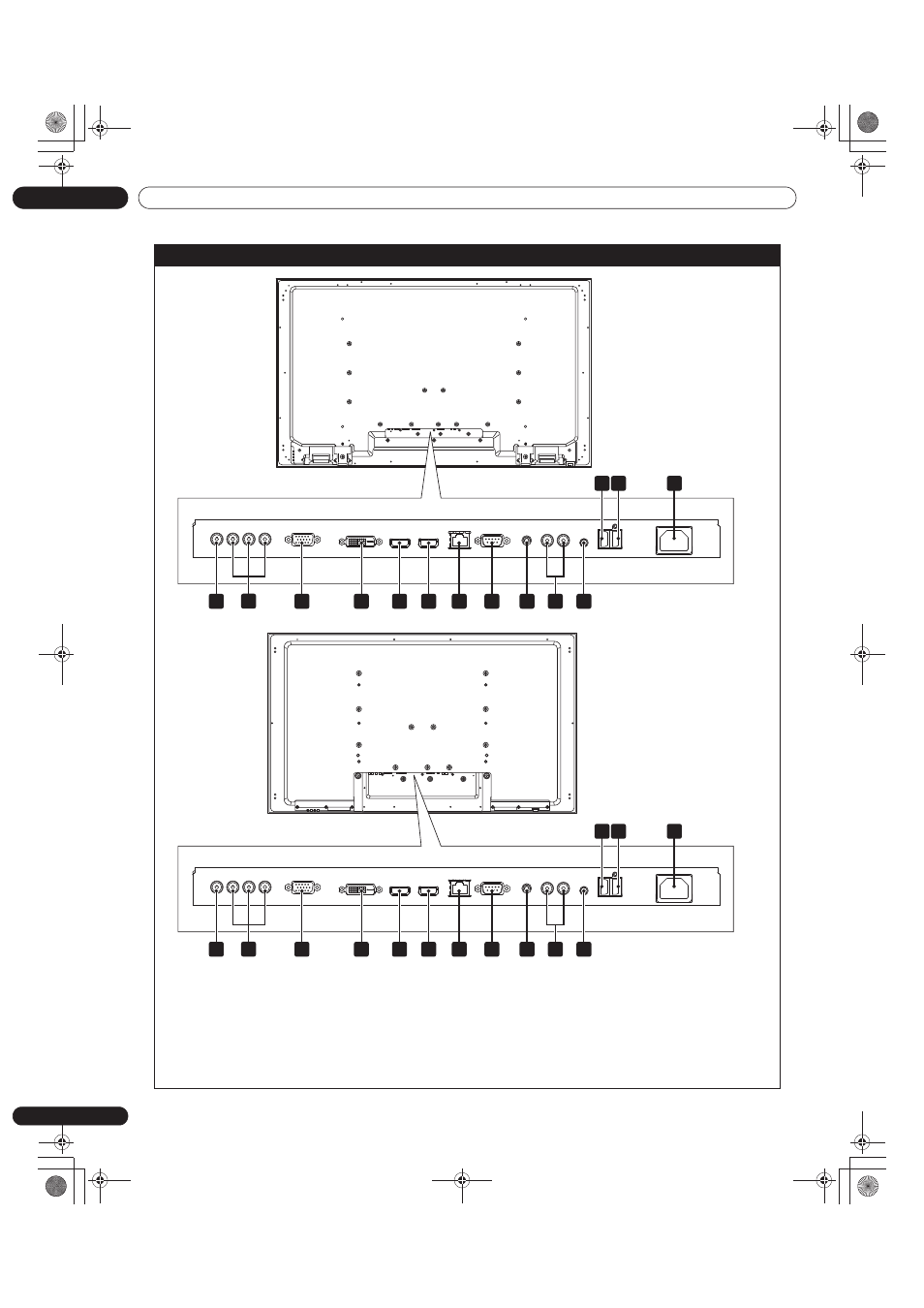

Parte trasera de la pantalla
(de izquierda a derecha)
1 - Terminal INPUT 1 (Vídeo)
2 - Terminales INPUT 2 (Componente, Y, C
B
/P
B
, C
R
/P
R
)
3 - Terminal INPUT 3 (RGB analógico)
4 - Terminal INPUT 4 (DVI-D)
5 - Terminal INPUT 5 (HDMI)
6 - Terminal INPUT 6 (HDMI)
7 - Terminal LAN
8 - Terminal RS-232C (para uso de fábrica)
9 - Terminal IR REPEATER OUT
10 - AUDIO 1 D/I (Audio 1)
11 - AUDIO 2 (Audio 2)
12 - Terminal de altavoz (D)
13 - Terminal de altavoz (I)
14 - Terminal de entrada de CA
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(banco superior)
(KRP-600M)
Visto del lado de abajo
de la pantalla
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(banco superior)
(KRP-500M)
Visto del lado de abajo
de la pantalla
