14
Du
02 Installeren van uw Flat Panel Display
2.2 Gebruik los verkrijgbare bevestigingsbeugels of vergelijkbare producten
• Raadpleeg uw leverancier
• Gebruik de volgende bevestigingsgaten voor de installatie
Opmerking: Voor sommige installatiemogelijkheden kan een ander soort bout nodig zijn. Raadpleeg uw
installateur of leverancier en schaf de juiste bout(en) aan.

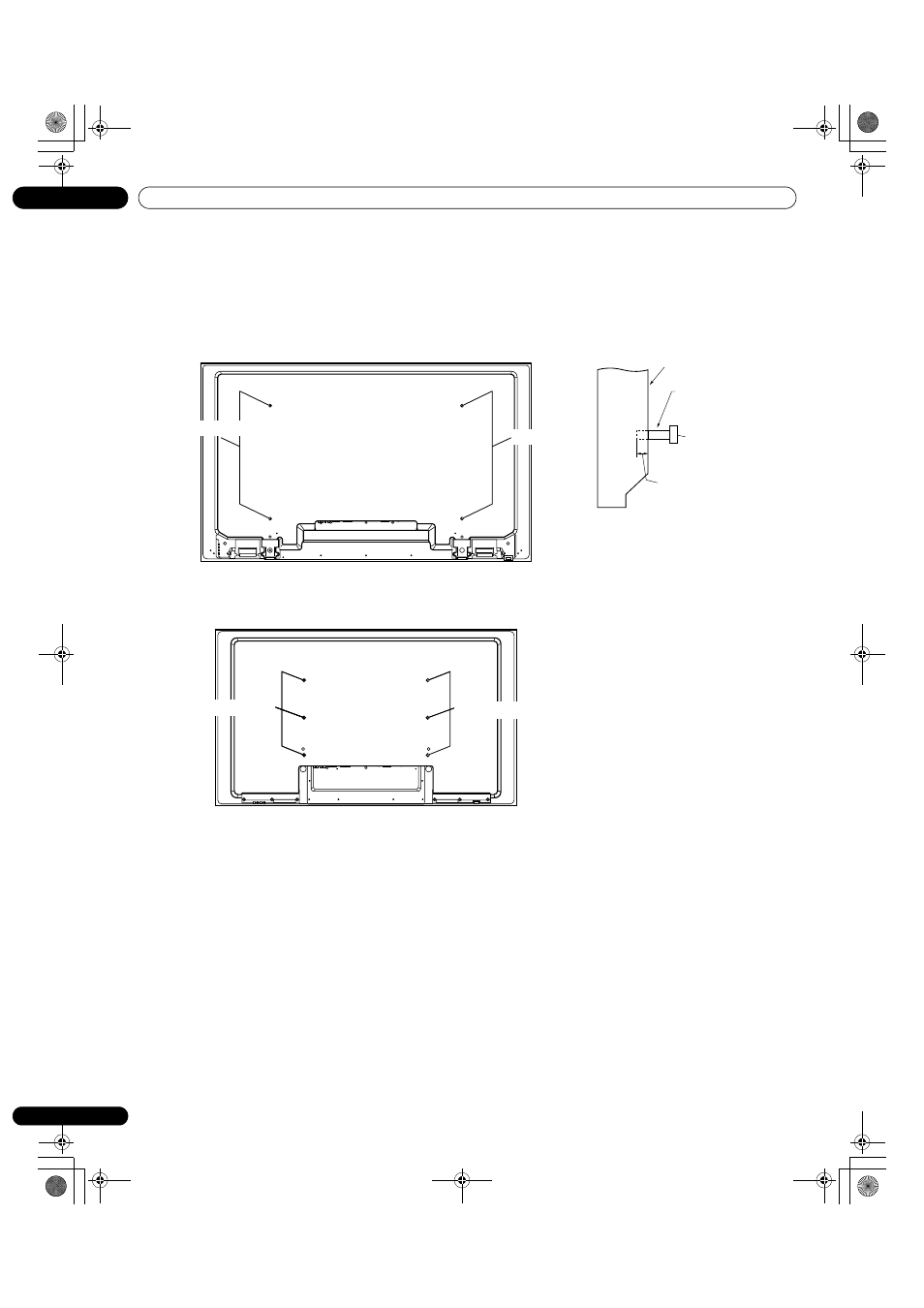

Achteraanzicht (KRP-600M)
Zijaanzicht
Bevestigingsoppervlak
Bevestigings-
beugel (of iets
dergelijks)
M8 schroef
12 mm t/m 18 mm
Achteraanzicht (KRP-500M)
Bevestigingsga Bevestigingsgat Bevestigingsgat
Bevestigingsgat
Bevestigingsgat
