8
Ru
01

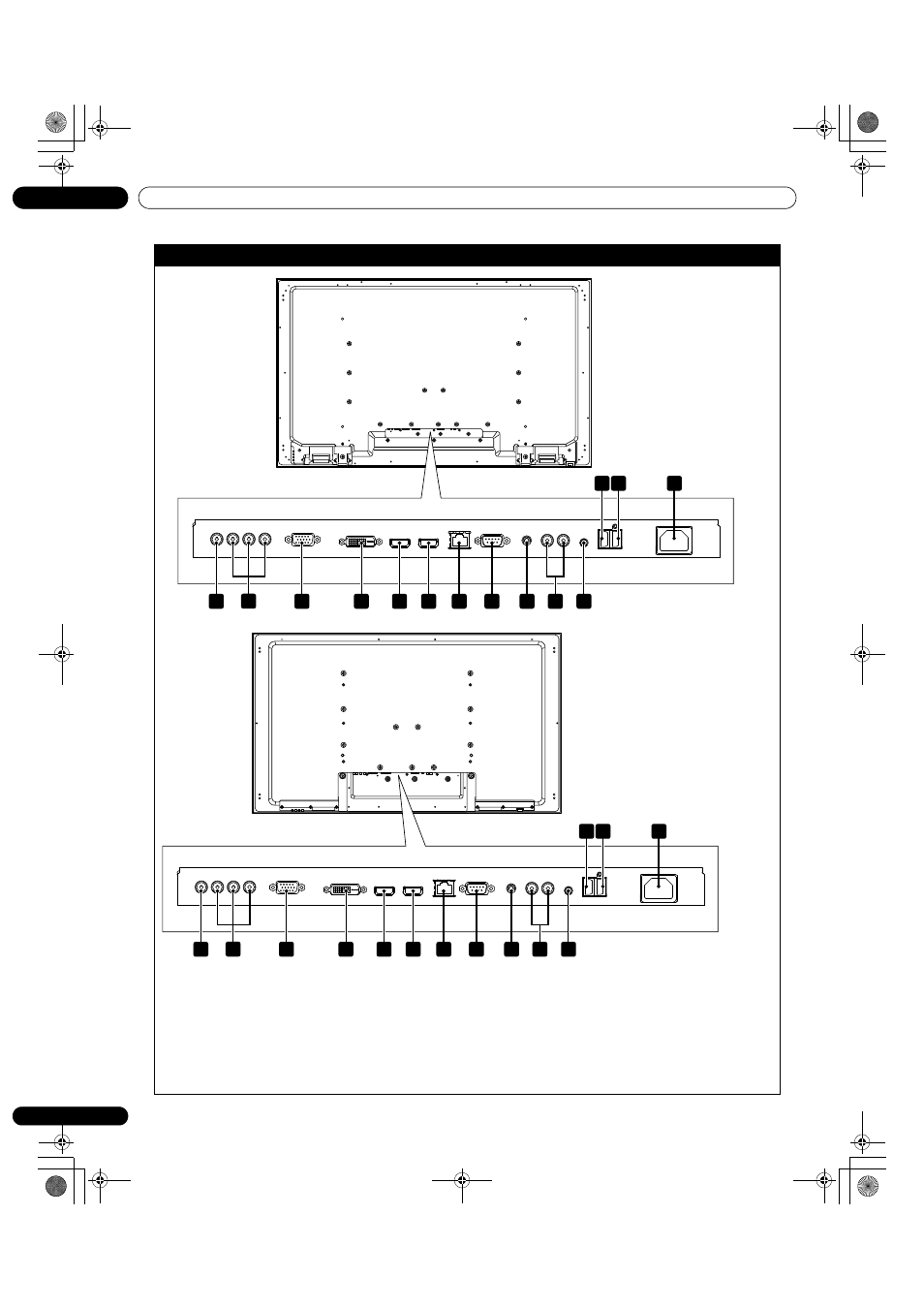

Краткая информация о дисплеях с плоской панелью
Разъемы на задних панелях одинаковы для обеих моделей.
Задняя часть панели
(слева направо)
1 - Разъем ВХОД 1 (ВИДЕО)
2 - Разъемы ВХОД 2 (Компонентный, Y, C
B
/P
B
, C
R
/P
R
)
3 - Разъем ВХОД 3 (Аналоговый RGB)
4 - Разъем ВХОД 4 (DVI-D)
5 - Разъем ВХОД 5 (HDMI)
6 - Разъем ВХОД 6 (HDMI)
7 - Разъем LAN
8 - Разъем RS-232C (используется для заводской
настройки)
9 - Выходной разъем ИК ретранслятора
10 - АУДИО 1 Правый/Левый (Аудио 1)
11 - АУДИО 2 (Аудио 2)
12 - Разъем ГРОМКОГОВОРИТЕЛЯ (П)
13 - Разъем ГРОМКОГОВОРИТЕЛЯ (Л)
14 - Входной разъем сети переменного тока
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(верхняя часть)
(KRP-600M)
Вид с оборотной стороны
дисплея
1
2
3
4
5
6
7
8
9
11
10
12
14
13
(верхняя часть)
(KRP-500M)
Вид с оборотной стороны дисплея
