20
It
02 Installazione del display flat-panel
2.6 Collegamento ad Altri Dispositivi (DVR, Ricevitore, BDR, ecc.)
Il tipo di apparecchio fissato al display flat-panel determina quale porte dello schermo vengono utilizzate. Le
seguenti sezioni spiegano come collegare apparecchi come un lettore DVD, video registratore, ecc allo schermo.
Se il vostro apparecchio non è elencato, si rimanda alle istruzioni per l’uso in dotazione con il/i dispositivo(i) per
ricevere assistenza in merito ai collegamenti.

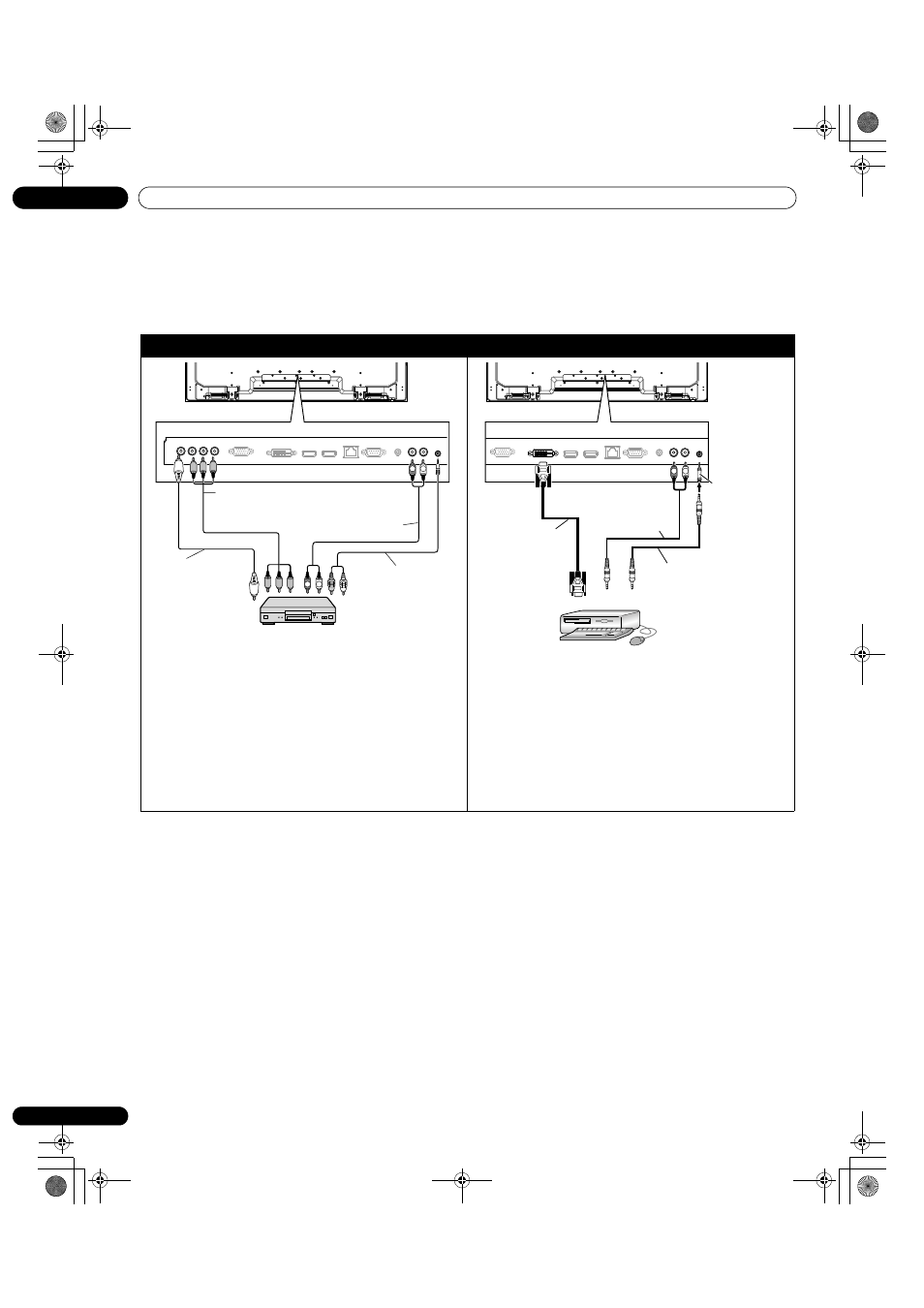

Connessione del lettore DVD: Collegamento dell’apparecchio DVI:
L R
R L
Per il collegamento di un lettore DVD o di altri apparecchi
audiovisivi, utilizzate i terminali INGRESSO 2. Se il vostro
lettore DVD è dotato di un terminale HDMI, usate questo
collegamento invece di effettuare i collegamenti video.
Per maggiori informazioni a questo riguardo, consultate il
manuale d’istruzioni del lettore DVD.
Lettore DVD
Cavo audio
stereofonico con
mini spinotto
(in dotazione)
Cavo video
(reperibile in
commercio)
Vista posteriore
Cavo Componente video
(reperibile in commercio)
Cavo audio
(reperibile in commercio)
R L
Usate un cavo DVI-D a 24 contatti (solo digitale) per
collegare un PC munito di un terminale di uscita DVI
(segnale RGB digitale). Dopo aver completato i
collegamenti, seguite le istruzioni di configurazione
sullo schermo (pagina 56). L’INGRESSO 4 supporta i
componenti Microsoft “Plug & Play” (VESA DDC 2B). Si
veda “9.2 Segnali Video/PC (HDMI/DVI/Component/min
D-Sub/Composite)” per informazioni sui segnali e i
formati di visualizzazione supportati dall’INGRESSO 4.
Vista posteriore
PC
Cavo DVI-D
(reperibile in commercio)
Cavo mini stereo
(audio, reperibile in
commercio)
Cavo mini stereo
(reperibile in
commercio)
Spina di
conversione
(ø 3,5 mm a ø 2,5
mm, reperibile in
commercio)
