DE 11
DE

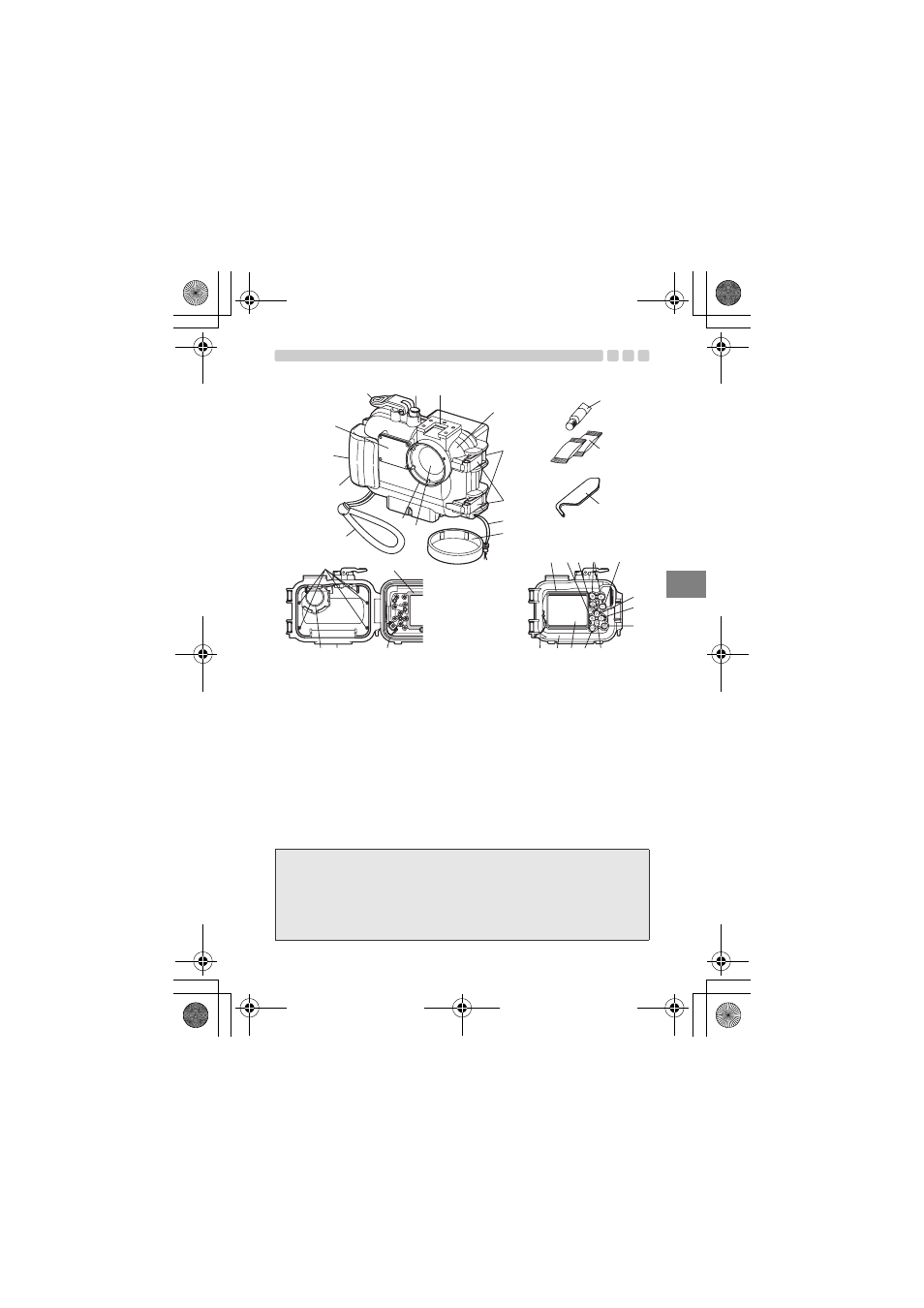

Bezeichnung der Teile
*
*
1 Handgriff
2 Blitzlichtdiffusor und Abdeckung
3 Auslöserhebel
4 POWER-Taste
5 Zubehörschuh
6 Vorderer
Gehäusedeckel
7 Schließklammer
8 Schließklammer
Öffnungs-/Schließhebel
9 Schnur für Objektivkappe
0 Objektivschutz
a Objektivfenster
b Objektivring
c Handgelenkschlaufe
d Öse für Handgelenkschlaufe
*
*
*
*
*
*
*
e Einschubführungsschienen
f Innerer LCD-
Monitorrahmen
g O-Ring
h Stativgewinde
i Gegenlichtblende
j LCD-Monitor-
Blendschutzhaube
k &-Taste/Pfeiltasten
l K/h/ s-Taste
m Zoomtasten
n
q-Taste
o F-Taste/Pfeiltasten
p
#-Taste/Pfeiltasten
q OK/FUNC-Taste
*
*
r AF LOCK-Taste (*1)/
Pfeiltasten
(*1) (In den Unterwasser-Weit-
winkel 1 oder Unterwasser-
Nahaufnahmeprogrammen
fungiert die Abwärtspfeiltaste
als AF-Speichertaste.)
s MENU-Taste
t LCD-Monitor-Fenster
u Hinterer Gehäusedeckel
v Schnur f. LCD-Monitor-
Blendschutzhaube
w Silikonfett für O-Ringe
(weiße Kappe)
x Silicagel
y O-Ring-Entferner
Hinweis:
Die Funktionen der mit dem Symbol * gekennzeichneten Teile stimmen mit denen der
entsprechenden Bedienungselemente an der Digitalkamera überein. Dementsprechend
führt die Digitalkamera bei Betätigen dieser Gehäuse-Bedienungselemente die
entsprechenden Funktionen aus. Angaben zu diesen Funktionen entnehmen Sie bitte
der zur Digitalkamera gehörigen Bedienungsanleitung.
2
3 4 5
6
7
8
9
0
a
b
e f
g h i
j k l m n
o
p
q
w
x
y
r s t u v
d
c
1
