90 504509 (SP)
• El tamaño del ducto colector principal debe
determinarse según las especificaciones presentadas a
continuación.
NOTA: El ducto colector principal debe estar
equipado con un ventilador auxiliar que pueda
mantener el flujo de aire en el ducto a un mínimo de
366 m (1200 pies) por minuto. Si no dispone de un
ventilador, limpie el ducto colector principal por lo
menos dos veces al año.

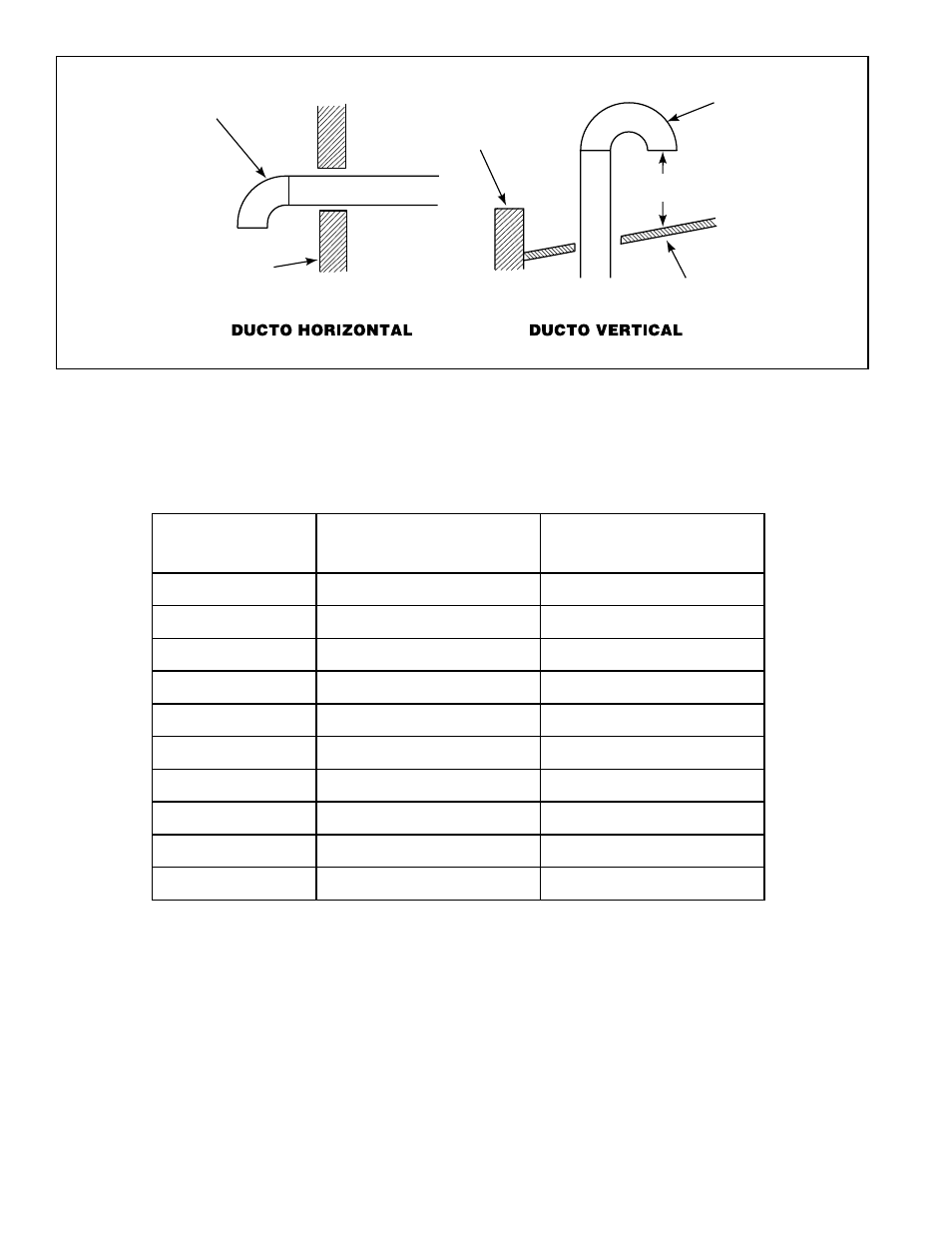

D039IS3B
TAPA PARA INTEMPERIE
O CODO REDONDEADO
(sin tapa o malla)
PARED
PRETIL O ANTEPECHO
TECHO
CODO REDONDEADO
DE 180 GRADOS
(sin tapa o malla)
60.96 cm (24 PLG)
MÍNIMO
DUCTO COLECTOR
PRINCIPAL
DUCTO COLECTOR
PRINCIPAL
Cantidad de
secadoras
Diámetro mínimo del ducto
colector horizontal
Diámetro mínimo del ducto
colector vertical
2 17.8 cm (7 plg) 20.3 cm (8 plg)
3 20.3 cm (8 plg) 22.9 cm (9 plg)
4 22.9 cm (9 plg) 25.4 cm (10 plg)
5 25.4 cm (10 plg) 27.9 cm (11 plg)
6 27.9 cm (11 plg) 30.5 cm (12 plg)
7 30.5 cm (12 plg) 32.6 cm (13 plg)
8 30.5 cm (12 plg) 35.6 cm (14 plg)
9 32.6 cm (13 plg) 38.1 cm (15 plg)
10 35.6 cm (14 plg) 38.1 cm (15 plg)
11 35.6 cm (14 plg) 40.6 cm (16 plg)
