66 504509 (SP)
Paso 3:
Conecte la manguera de desagüe en el receptáculo de desagüe

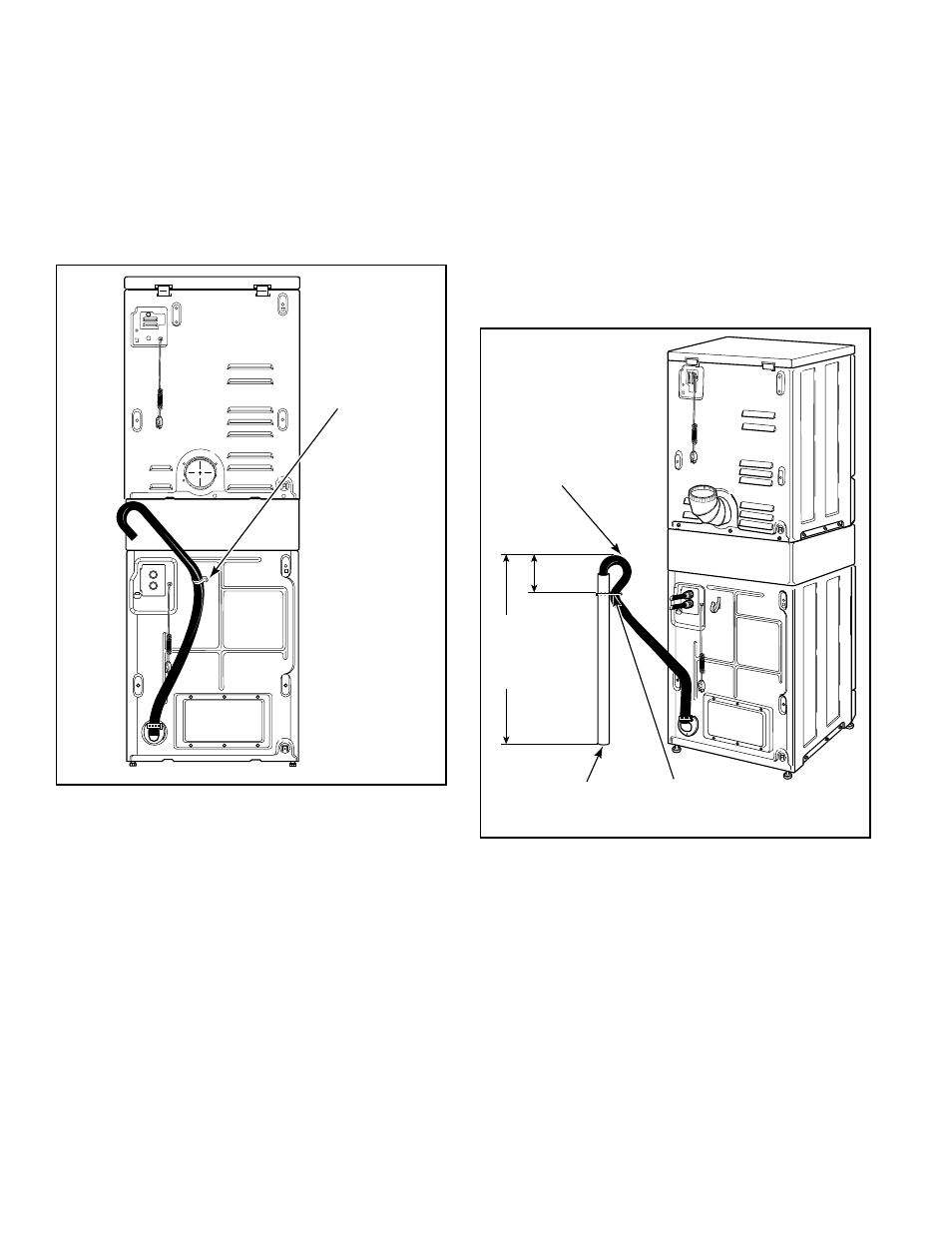

Saque la manguera del lugar de embarque en la parte
trasera de la lavadora, desenganchando la manguera de la
abrazadera de fijación.
IMPORTANTE: El receptáculo de desagüe debe ser
el apropiado para una manguera de desagüe con un
diámetro exterior de 32 cm (1-1/4 plg) como mínimo.
Instalación del tubo vertical de desagüe:
Coloque la manguera de desagüe dentro del tubo vertical
de desagüe.
Saque la abrazadera perlada de la bolsa de accesorios,
colóquela alrededor del tubo vertical de desagüe y la
manguera de desagüe, y apriete la correa para sujetar la
manguera al tubo vertical de desagüe. Así se evita que se
salga la manguera del receptáculo de desagüe cuando se
esté utilizando.
D465IS1A
ABRAZADERA
DE FIJACIÓN
H097IS1A
MANGUERA
DE DESAGÜE
Altura
recomendada
61 a 91 cm
(24 a 36 plg)
TUBO VERTICAL DE
DESAGÜE 5.08 cm (2 plg)
o 4 cm (1-1/2 plg)
ABRAZADERA
PERLADA PARA
SUJECIÓN
