QA/8000/00
Spares kit
Installation instructions
QA/8000/00
Verschleißteilsatz
Montageanweisung
1. Verwendungsbereich
Diese Dichtsätze sind verwendbar für die
Zylindertypen .RA/8000 und .RM/8000 mit
Zylinderdurchmessern von 32 bis 320 mm.
2. Zylinder demontieren
- 4 Bundmuttern am Zylinderboden lösen und
Zugstangen zur Kolbenstangen-seite abziehen
- Deckel über Kolbenstange demontieren
- Kolbenstange und Kolben aus dem Rohr
ziehen
- Rohr und Boden trennen
3. Zylinder montieren
- Lauffläche im Zylinderrohr und Kolbenstange
mit einem gleichmäßigen Fettfilm
versehen. Fettkammern an Kolben- sowie
Kolbenstangendichtung mit Fett füllen.
- das Zylinderrohr auf dem Boden zentrieren
- Kolben mit Kolbenstange so in das Rohr ein-
führen, daß die Dichtungen nicht beschädigt
werden
- Deckel vorsichtig über die Kolbenstange schie-
ben, wobei die Kolbenstangendichtung nicht
beschädtigt werden darf
4. Dichtungssatz erneuern
- Dichtungen mit einem geeignetem Werkzeug
demontieren, wobei die Dichtflächen nicht
beschädigt werden dürfen.
- Einbauräume der Dichtungen sorgfältig säu-
bern und leicht einfetten
- Dichtungen und Führungsband montieren;
hierbrei ist zu beachten, daß Dichtungen und
Dichtflächen nicht beschädigt werden, gege-
benenfalls ist eine Montagehilfe zu verwenden
- Dichtungen leicht einfetten
- Zugstangen mit kurzer Gewindeseite in die
Bundmuttern einschrauben und von der Kol-
benstagenseite einführen. Bundmuttern
bodenseitig mit Anzugsmoment entsprechend
Tabelle kreuzweise gleichmäßig anziehen
- Zylinder auf Dichtheit überprüfen (Verbin-
dung Deckel/Boden-Rohr. Kolbenstangen-
dichtung)
Zu verwendendes Fett
Autol TOP 2000. Super.Longtime-Fett, Konsi-
stenz 2. oder Klueber Microlube GL261
1. Application
This spares kit is for use on cylinder. RA/8000
bycylinderdiameters of 32 to 320mm.
2. Cylinder disassembly
- unscrew the four tie rod nuts from rear end
cover and remove tie rods.
- Remove front end cover.
- Remove piston rod assembly.
- Remove barrel from rear end cover.
3. Part replacement
- Remove seals and wear ring from piston
taking care not to damage seal retaining
grooves.
- Clean and lightly grease seal retaining groo-
ves.
- Fit new seals and wear ring taking care not to
damage seals retaining grooves eventually
using an assembly tool.
- Lightly grease the seals.
4. Cylinder assembly
- Clean and grease inside of barrel and piston
rod.
- Fit the barrel to the rear end cover.
- Insert piston rod assembly into barrel taking
care not to damage seals.
- Replace front end cover taking care not
damage the piston rod seal.
- Screw nuts onto the short threads of the tie
rods and insert through front end cover.
- Lay assembly horizontally and screw remaining
nuts onto tie rod (at the rear end cover).
Ensure that end covers are algred and tighten
nuts to specified torque.
- Check for leakage.
Required grease:
Autol TOP 2000, Super-Longtime-Grease,
consistence2. or Klueber Microlube GL 261
Verschleiß- Zylinder: Anzugsmo-
teilsatz mente Zug-
stangen (Nm)
.QA/8032/00 ../8032 4,5 - 5
.QA/8040/00 ../8040 4,5 - 5
.QA/8050/00 ../8050 12 - 15
.QA/8063/00 ../8063 12 - 15
.QA/8080/00 ../8080 23 - 26
.QA/8100/00 ../8100 23 - 26
.QA/8125/00 ../8125 40 - 45
.QA/8160/00 ../8160 110-115
.QA/8200/00 ../8200 110-115
.QA/8250/00 ../8250 215-225
.QA/8320/00 ../8320 375-385
Spares kit: Cylinder: Tightening
torque for tie
rods (Nm)
.QA/8032/00 ../8032 4,5 - 5
.QA/8040/00 ../8040 4,5 - 5
.QA/8050/00 ../8050 12 - 15
.QA/8063/00 ../8063 12 - 15
.QA/8080/00 ../8080 23 - 26
.QA/8100/00 ../8100 23 - 26
.QA/8125/00 ../8125 40 - 45
.QA/8160/00 ../8160 110-115
.QA/8200/00 ../8200 110-115
.QA/8250/00 ../8250 215-225
.QA/8320/00 ../8320 375-385

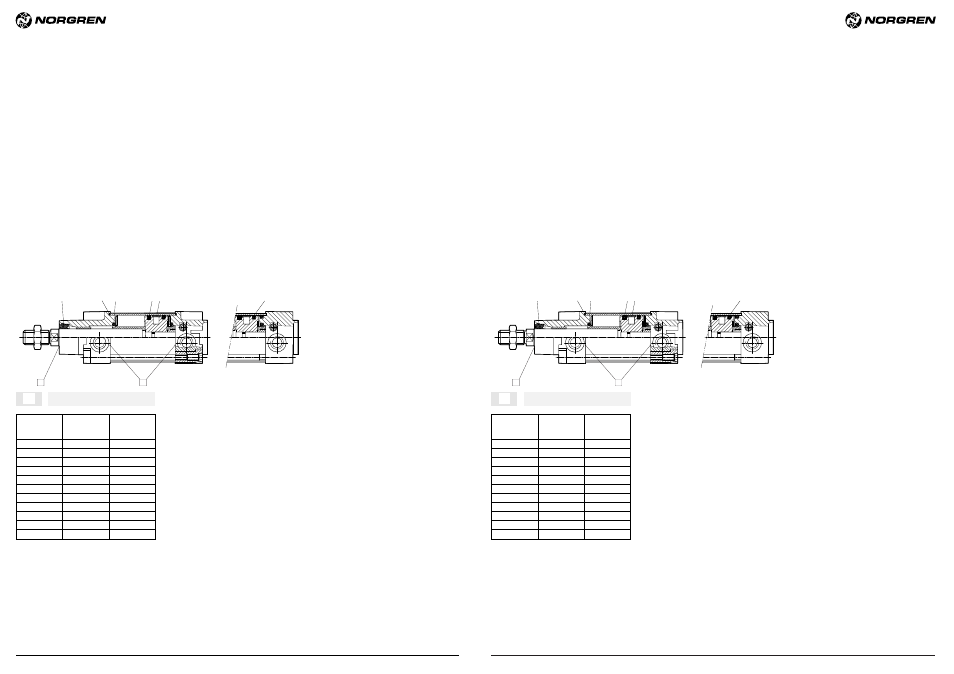

1 2 4 5 3 6
1 1
1 Check for leakage
Spares kit contains of:
1 Pistol rod seal
2 Sealing ring (for .RA - cylin. 32 - 100)
3 Cushion seal
4 Piston seal
5 Wear ring
6 O-ring (for .RA - cyl. 125 - 320)
.RA/8000 .RM/8000 .RA/8000 .RM/8000
1 2 4 5 3 6
1 1
1 Leckageprüfung
Der Verschleißteilsatz besteht aus:
1
Kolbenstangendichtung
2 Rohrabdichtung (für .RA - Zylinder 32-100)
3 Dämpungsdichtung Schmierfett
(nicht dargestellt)
4 Kolbendichtung
5 Führungsband
6 O-Ring (für .RM - Zylinder und Zyl. 125-320
