Ru-8
MS-7618 Системная плата MS-7618 Системная плата
▍
З

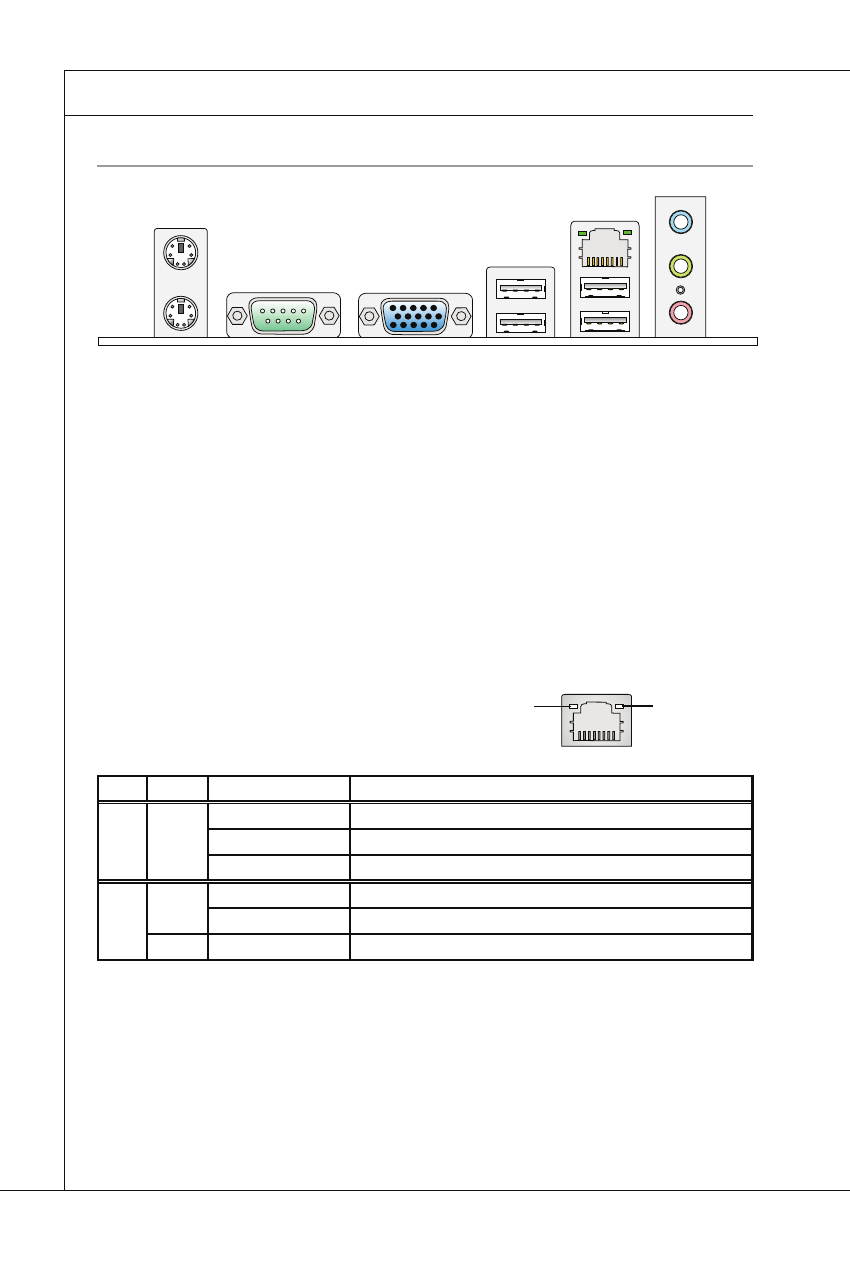

АДНЯЯ ПАНЕЛЬ
З
АДНЯЯ ПАНЕЛЬ
Порт мыши/клавиатуры Порт мыши/клавиатуры
Стандартные разъемы DIN PS/2 ® для подключения мыши/клавиатуры с
интерфейсом PS/2 ® .
Последовательный порт Последовательный порт
Данный разъем является высокоскоростным последовательным портом связи
16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно
подключить последовательное устройство.
Порт VGA Порт VGA
Разъем DB15 для подключения монитора.
Порт USB Порт USB
USB порт (Universal Serial Bus) позволяет подключать такие USB устройства, как
клавиатура, мышь и т.д.
Разъем LAN Разъем LAN
Стандартный разъем RJ-45 для подключения к
локальной вычислительной сети (LAN). К нему
подключается кабель локальной сети.
LED LED Цвет Цвет Состояние LED Состояние LED Описание Описание
Лев. Жёлт. Нет LAN соединение не установлено.
Есть(постоянно) LAN соединение установлено.
Есть(ярче & мигает) Связь с другим компьютером по LAN.
Прав. Зелён. Нет Скорость передачи 10 Мб/с.
Есть Скорость передачи 100 Мб/с.
Оранж. Есть Скорость передачи 1000 Мб/с.
Аудио разъемы Аудио разъемы
Эти разъемы используются для подключения звуковых устройств. Разъемы,
выполняющие разные функции, имеют различные цвета.
Вход аудио (Голубой) - Линейный вход, используется для подключения
внешего CD проигрывателя, магнитофона или других звуковых
устройств.
Выход аудио (Зелёный) - Линейный выход для подключения наушников
или колонок.
Микрофон (Розовый) - Разъем для подключения микрофона.
▶
▶
▶
▶
▶
▶
■
■
■
Порт Порт
мыши мыши
Линейный Линейный
вход вход
Порт USB Порт USB
Жёлт. Зелён./ Оранж.
Порт Порт
клавиатуры клавиатуры
Порт VGA Порт VGA
Разъем Разъем
LAN LAN
Порт USB Порт USB
Последовательный Последовательный
порт порт
Линейный Линейный
выход выход
Микрофон Микрофон
