Fr-8
Carte mère MS-7618
Carte mère MS-7618
▍

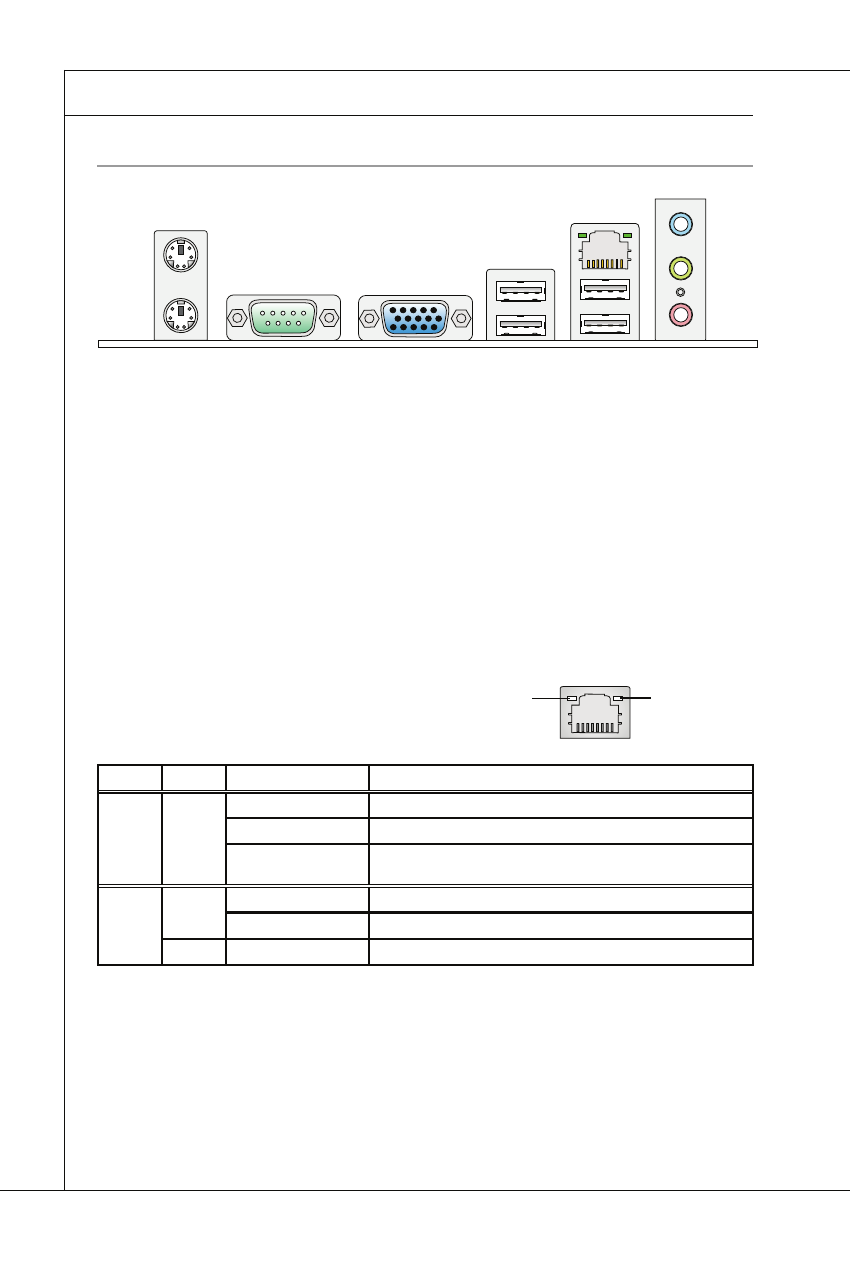

P
ANNEAU
A
RRIÈRE
P
ANNEAU
A
RRIÈRE
Souris/Clavier
Souris/Clavier
Le standard connecteur de souris/clavier DIN de PS/2
®
est pour une souris ou un clavier
de PS/2
®
.
Port Sérial
Port Sérial
Ce connecteur de sérial est un port de communication de haute vitesse 16550A qui
envoie/ reçoit 16 bytes FIFOs. Vous pouvez y attacher une souris de série ou autres
composants de série directement.
Port VGA
Port VGA
Le connecteur féminin de DB15-pin est fournit pour un moniteur.
Port USB
Port USB
Le port USB (Universal Serial Bus) sert à brancher des périphériques USB tels que le
clavier, la souris, ou d’autres périphériques compatibles USB.
LAN
LAN
La prise standard RJ-45 LAN sert à la connexion
au réseau local (Local Area Network (LAN)). Vous
pouvez y relier un câble de réseau.
LED
LED
Couleur
Couleur
LED Statut
LED Statut
Condition
Condition
Gauche
Jaune
Eteinte
La connexion au réseau LAN n’est pas établie.
Allumée(Stable)
La connexion au réseau LAN est établie.
Allumée(plus brillant
et clignotante)
L’ordinateur communique avec un autre ordinateur sur le réseau
local LAN.
Droite
Vert
Eteinte
Un débit de 10 Mbits/sec est sélectionné.
Allumée
Un débit de 100 Mbits/sec est sélectionné.
Orange
Allumée
Un débit de 1000 Mbits/sec est sélectionné.
Ports Audio
Ports Audio
Ces connecteurs audio servent pour les périphériques audio. Vous pouvez diff érencier
la couleur des prises audio pour obtenir divers eff ets sonores.
Ligne-In (Bleu) - Ligne In, est utilisée pour un appareil de CD externe, cassette
ou d’autre périphériques.
Ligne-Out (Vert) - Ligne Out, est destiné aux haut-parleurs ou aux casques
d’écoute.
Mic (Rose) - Mic, est un connecteur pour les microphones.
▶
▶
▶
▶
▶
▶
■
■
■
Souris
Souris
Ligne-In
Ligne-In
Port USB
Port USB
Jaune
Vert/ Orange
Clavier
Clavier
Port VGA
Port VGA
LAN
LAN
Port USB
Port USB
Port sérial
Port sérial
Ligne-Out
Ligne-Out
Mic
Mic
