Carte mère MS-7618 Carte mère MS-7618
▍

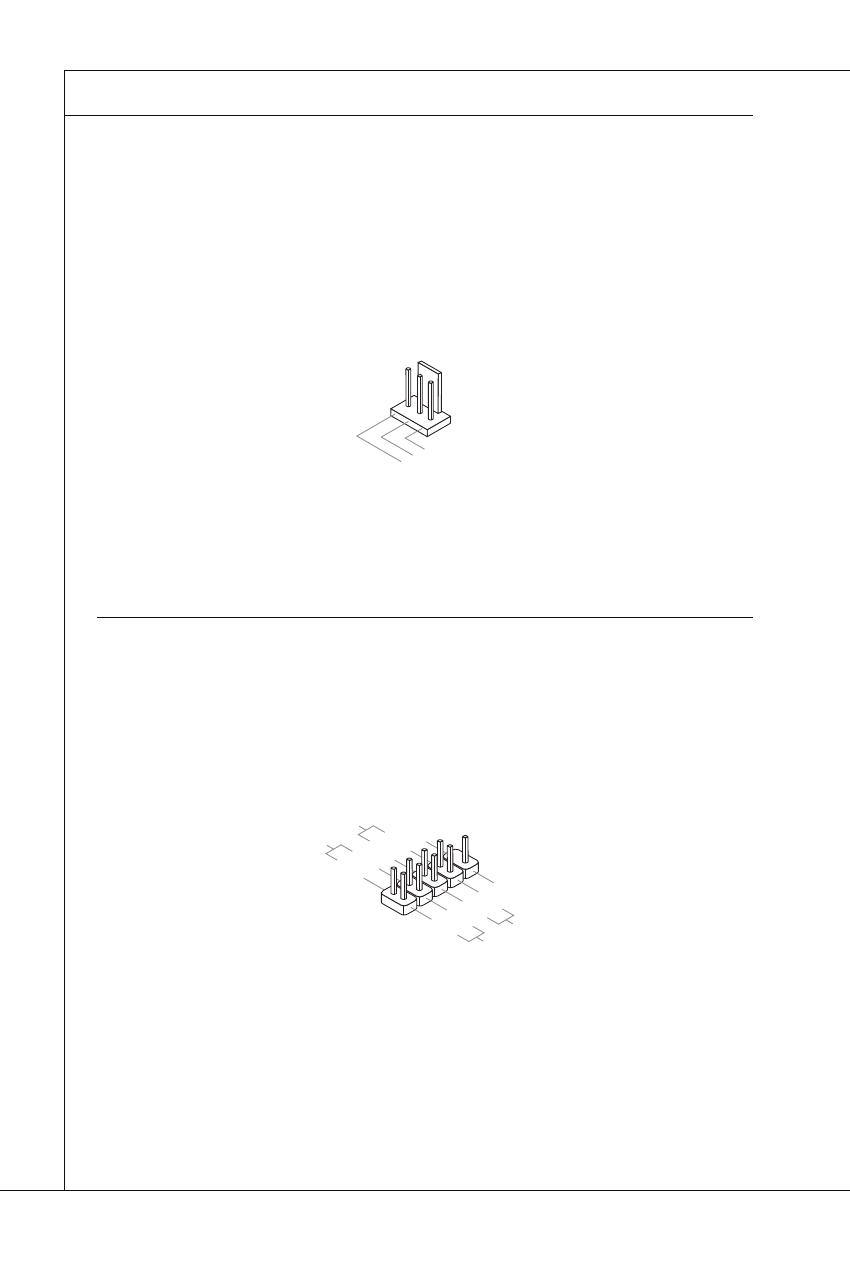

Connecteurs d’alimentation du ventilateur : SYSFAN1~2 Connecteurs d’alimentation du ventilateur : SYSFAN1~2
Les connecteurs de courant du ventilateur supportent le ventilateur de refroidissement
du système avec +12V. Lors du branchement des fi ls aux connecteurs, faites toujours
en sorte que le fi l rouge soit le fi l positif devant être relié au connecteur +12V; et que
le fi l noir soit le fi l de mise à la terre devant être relié au connecteur de mise à la terre
GND. Si la carte mère est équipée d’un jeu de puces intégré pour moniteur de matériel
de système, vous devrez utiliser un ventilateur spécial pourvu d’un capteur de vitesse
afi n de contrôler le ventilateur de l’unité centrale.
1.G
roun
d
2.+1
2V
3.S
ens
or
Connecteurs panneau avant : JFP1 Connecteurs panneau avant : JFP1
Ce connecteur est fourni pour la connecxion électrique aux interrupteuts et LEDs du
panneau avant. Le JFP1 est conforme au guide de conception de la connectivité En-
trée/sortie du panneau avant Intel ® .
1.+
3.-
10
.N
o
Pin
5.-
Rese
t S
witc
h
HDD
LE
D
Po
w
er
Switch Po
w
er
LED
7.+
9.Reser
ved
8.-
6.+
4.-
2.+
