De-10
MS-7618 Mainboard MS-7618 Mainboard
▍

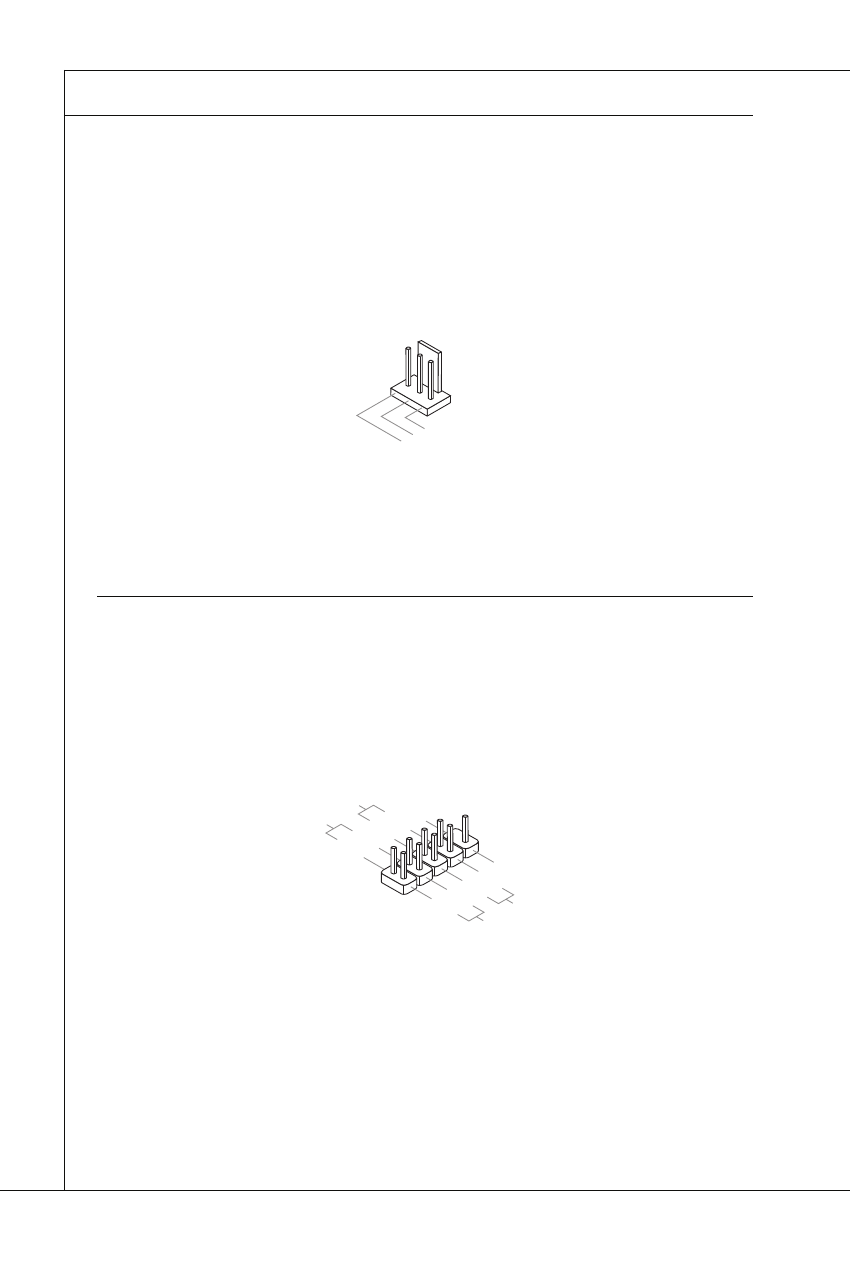

Stromanschlüsse für Lüfter: SYSFAN1~2 Stromanschlüsse für Lüfter: SYSFAN1~2
Die Anschlüsse unterstützen aktive Systemlüfter mit + 12V. Wenn Sie den Anschluss
herstellen, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist, und
mit +12V verbunden werden sollte. Der schwarze Draht ist der Erdkontakt und sollte mit
GND verbunden werden. Ist Ihr Mainboard mit einem Chipsatz zur Überwachung der
Systemhardware versehen, dann brauchen Sie einen speziellen Lüfter mit Tacho, um
die Vorteile der Steuerung des CPU Lüfters zu nutzen.
1.G
roun
d
2.+1
2V
3.S
ens
or
Frontpanel Anschlüsse: JFP1 Frontpanel Anschlüsse: JFP1
Diese Anschlüsse sind für das Frontpanel. Sie dienen zum Anschluss der Schalter und
LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des “Intel ® Front Panel I/O Con-
nectivity Design Guide“.
1.+
3.-
10
.N
o
Pin
5.-
Rese
t S
witc
h
HDD
LE
D
Po
w
er
Switch Po
w
er
LED
7.+
9.Reser
ved
8.-
6.+
4.-
2.+
