82 WIKA manual de instrucciones transmisor de présion modelo AC-1
14026285.01 11/2012 GB/D/F/E
E
6. Puesta en servicio, funcionamiento
■ Seleccionar el correcto diámetro de cable para la entrada de cable del conector.
Contactar los pins del contraconector conforme el diagrama de conexión
Asegurar el correcto montaje de las juntas y que no presenten defectos.
Apretar el prensaestopas y comprobar si las juntas están fijadas bien para garantizar el tipo de
protección.
■ Asegurarse de que no penetre humedad en las salidas en el extremo del cable.

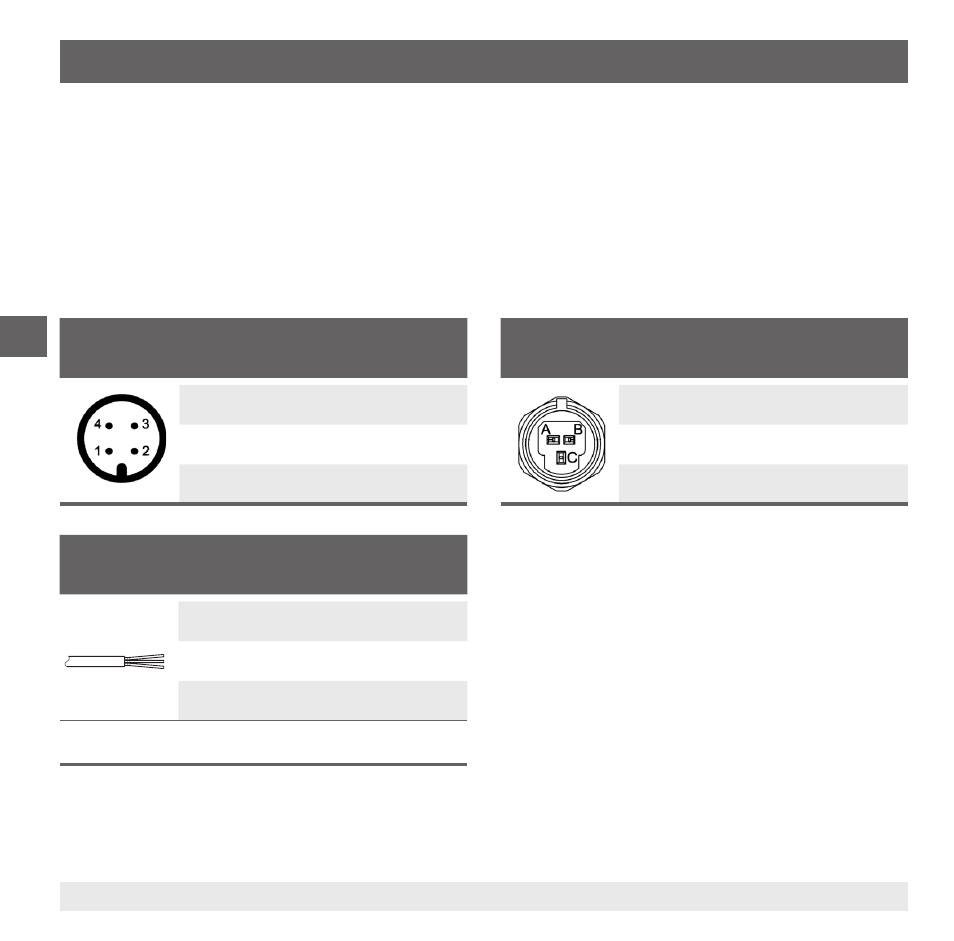

Esquemas de conexiones
Conector circular, M12 x 1
2 hilos 3 hilos
U
B
1 1
0V 3 3
S
+
- 4
Metri-Pack Serie 150
2 hilos 3 hilos
U
B
B B
0V C A
S
+
- C
Salida de cable
2 hilos 3 hilos
U
B
marrón marrón
0V verde verde
S
+
- blanco
Sección de hilo 3 x 0,14 mm 2
Diámetro de cable 3,2 mm
