60 WIKA Mode d'emploi transmetteur de pression type AC-1
14026285.01 11/2012 GB/D/F/E
F
6. Mise en service, exploitation
■ Choisir un diamètre de câble qui correspond au passe-câble du contre-connecteur.
Connecter les pins du connecteur en accord avec le diagramme de connection.
Assurez-vous que tous les joints sont correctement positionnés et n'ont pas été endommagés.
Serrer le presse-étoupe et vérifier que le joint est bien fixé pour que l'indice de protection soit assuré.
■ Protéger les départs de câble contre la pénétration d'humidité.

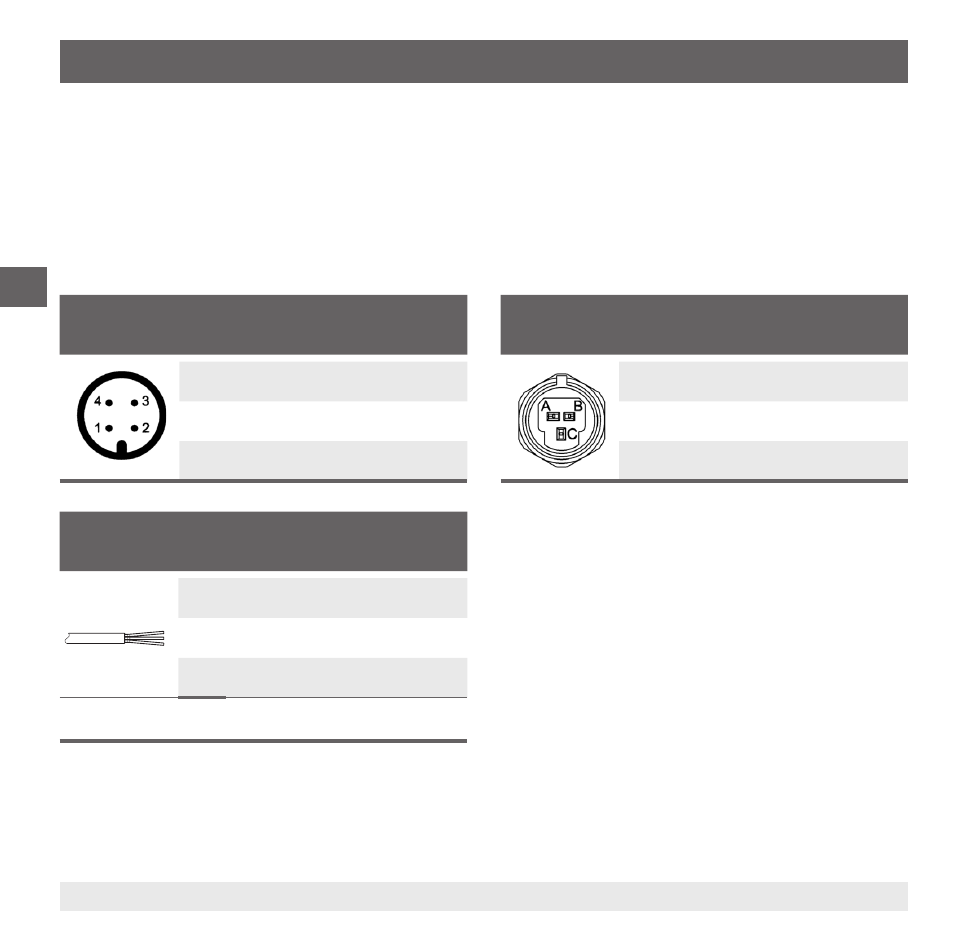

Diagrammes de connexion
Connecteur circulaire M12 x 1
2 fils 3 fils
U
B
1 1
0V 3 3
S
+
- 4
Metri-Pack séries 150
2 fils 3 fils
U
B
B B
0V C A
S
+
- C
Sortie câble
2 fils 3 fils
U
B
marron marron
0V vert vert
S
+
- blanc
Section du câble 3 x 0,14 mm 2
Diamètre de câble 3,2 mm
