• Lägg monitorn med framsidan vänd nedåt på en duk som är ren och utan några främmande partiklar. Utför
därefter ovanstående åtgärder.
N o t e
Observera
3. Justera vinkeln för fästet för väggupphängning
5
0
10
15
20
5
0
10
15
20
5
0
10
15
20
Stag
Vinkeln för detta fäste för väggupphängning
kan justeras till ett av fem lägen, från ingen
lutning till 20° Iutning i steg på 5°.
Vid leveransen från fabriken har en
lutningsvinkel på 5° ställts in. För att ändra
denna vinkel, skall du ändra stagets
monteringsposition.
* Staget behövs inte om monitorn installeras
utan någon lutning.

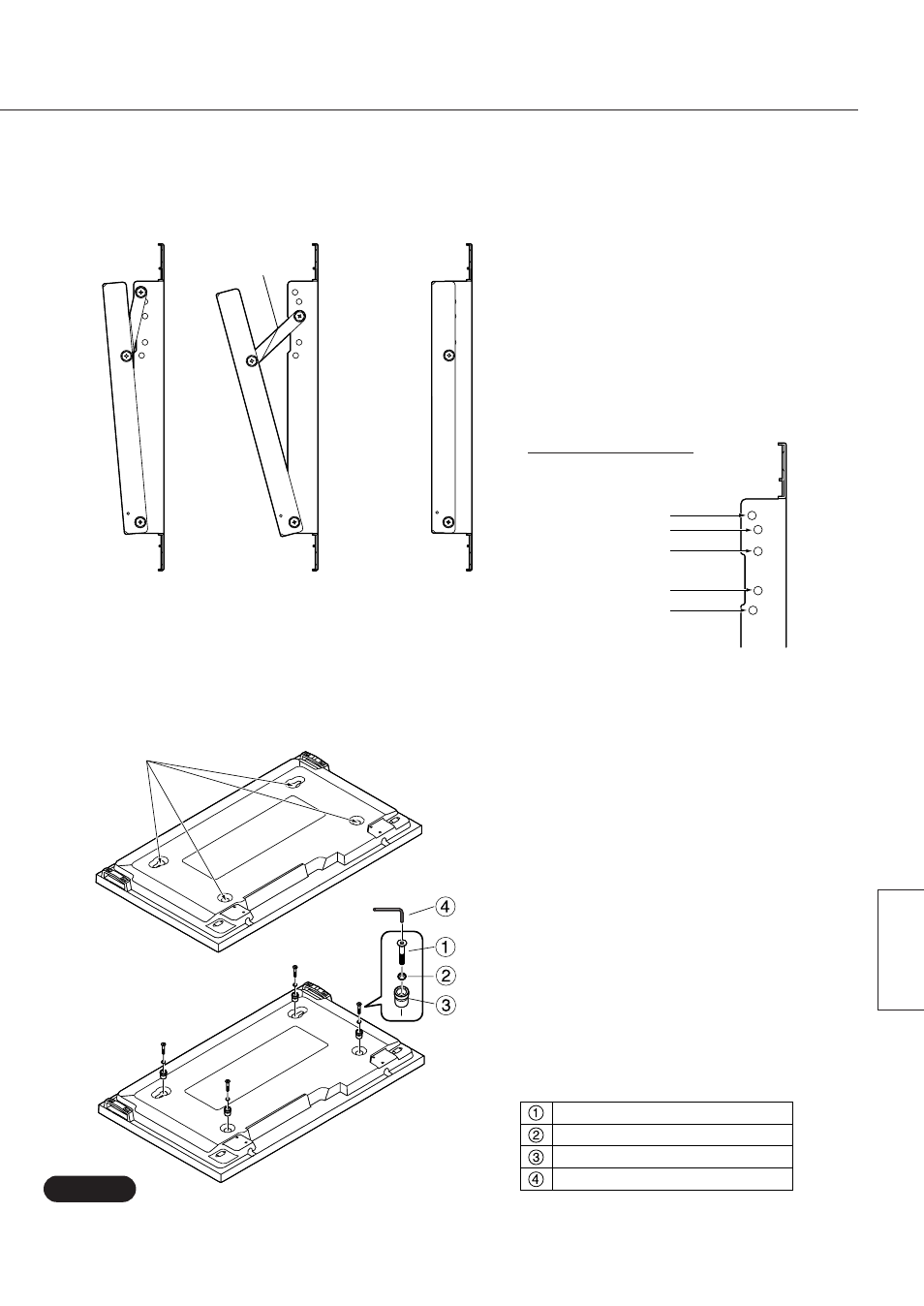

Vinkellägen för justering
5° Iutning 15° Iutning Ingen lutning
4. Gör i ordning den plasma-monitorn.
Skruva bort de fyra bultarna.
Bultar med koniska skallar och sexkantshål
Tandade låsbrickor
lsolerande mellanlägg
Nyckel för insexhål
1. Skruva bort de fyra bultarna från monitorn.
2. Använd det medföljande verktyget (nyckel
för insexhål) för att montera de fyra
medföljande bultar med koniska skallar och
sexkantshål, tandade låsbrickor och
isolerande mellanlägg, där de fyra bultarna
tidigare satt, såsom bilden visar.
Sätt fast de isolerande mellanläggen på monitorn.
5
0
10
15
20
5
°
lutning
10
°
lutning
15
°
lutning
20
°
lutning
lngen lutning
