• Legen Sie das Display mit der Bildschirmseite nach unten gerichtet auf ein weiches sauberes Tuch, um die
Schrauben anzubringen.
N o t e
Vorsicht

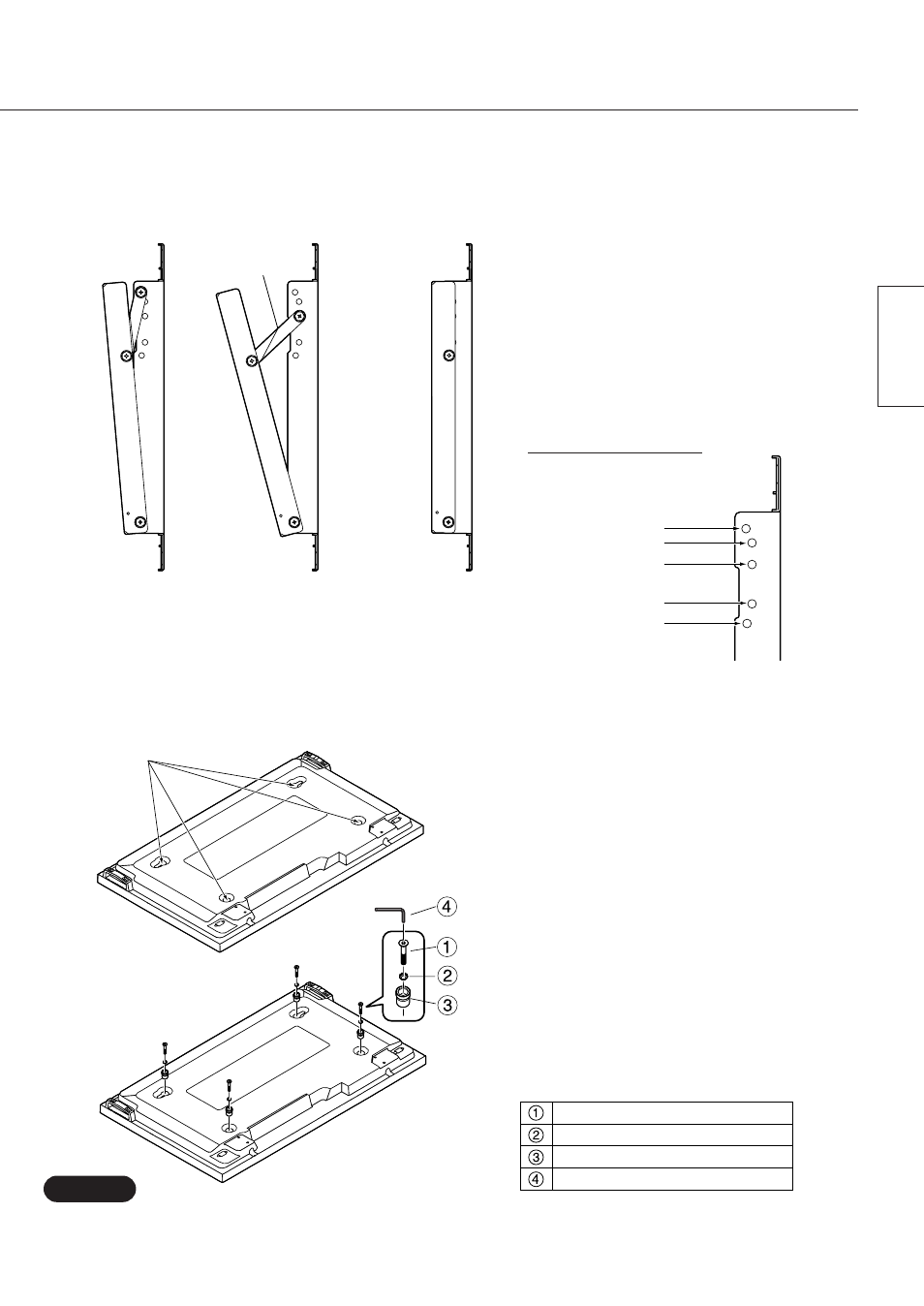

3. Stellen Sie den Neigungswinkel der Wandhängehalterung ein.
5
0
10
15
20
5
0
10
15
20
5
0
10
15
20
Strebe
Die Neigung dieser Wandhängehalterung kann
in 5 verschiedenen Position bis zu 20° in
Schritten von 5° eingestellt werden.
Bei der Auslieferung ist ein Neigungswinkel
von 5° eingestellt. Für die Änderung dieses
Winkels muß die Befestigungsposition der
Streben geändert werden.
* Für eine Installation ohne Neigung sind die
Streben nicht notwendig.
Winkel einstell positionen
Neigung 5° Neigung 15° keine Neigung
4. Bereiten Sie das Plasmadisplay vor.
Die vier Schrauben Entfernen.
Innensechskant-Flachkopfschrauben
Zahnscheiben
Abstandhalter
Innensechskantschlüssel
1. Entfernen Sie die vier Schrauben am
Display.
2. Verwenden Sie den
Innensechskantschlüssel aus dem Zubehör
und bringen Sie die vier Innensechskant-
Flachkopfschrauben, die Zahnscheiben und
die Abstandhalter an den Löchern an, an
denen die vier Schrauben vorher befestigt
waren.
Bringen Sie die Abstandhalter am Display an.
5
0
10
15
20
Neigung 5
°
Neigung 10
°
Neigung 15
°
Neigung 20
°
keine Neigung
