24
Nederlands
5
0
10
15
20 Muurbevestigingssteun
Schroefbevestigingspunten
Bevestigingsschroeven
(Iinks en rechts) (M5-35)
• Draai de bijgeleverde bevestigingsschroeven
(M5-35) vast in de daarvoor bestemde flenzen
aan de linker- en rechter zijde van de
muurbevestigingssteun.
• Zorg ervoor om de bevestigingsschroeven aan de linker- en rechter zijde goed vast te draaien, om te voorkomen
dat de display van de muurbevestigingssteun los komt.
Let op

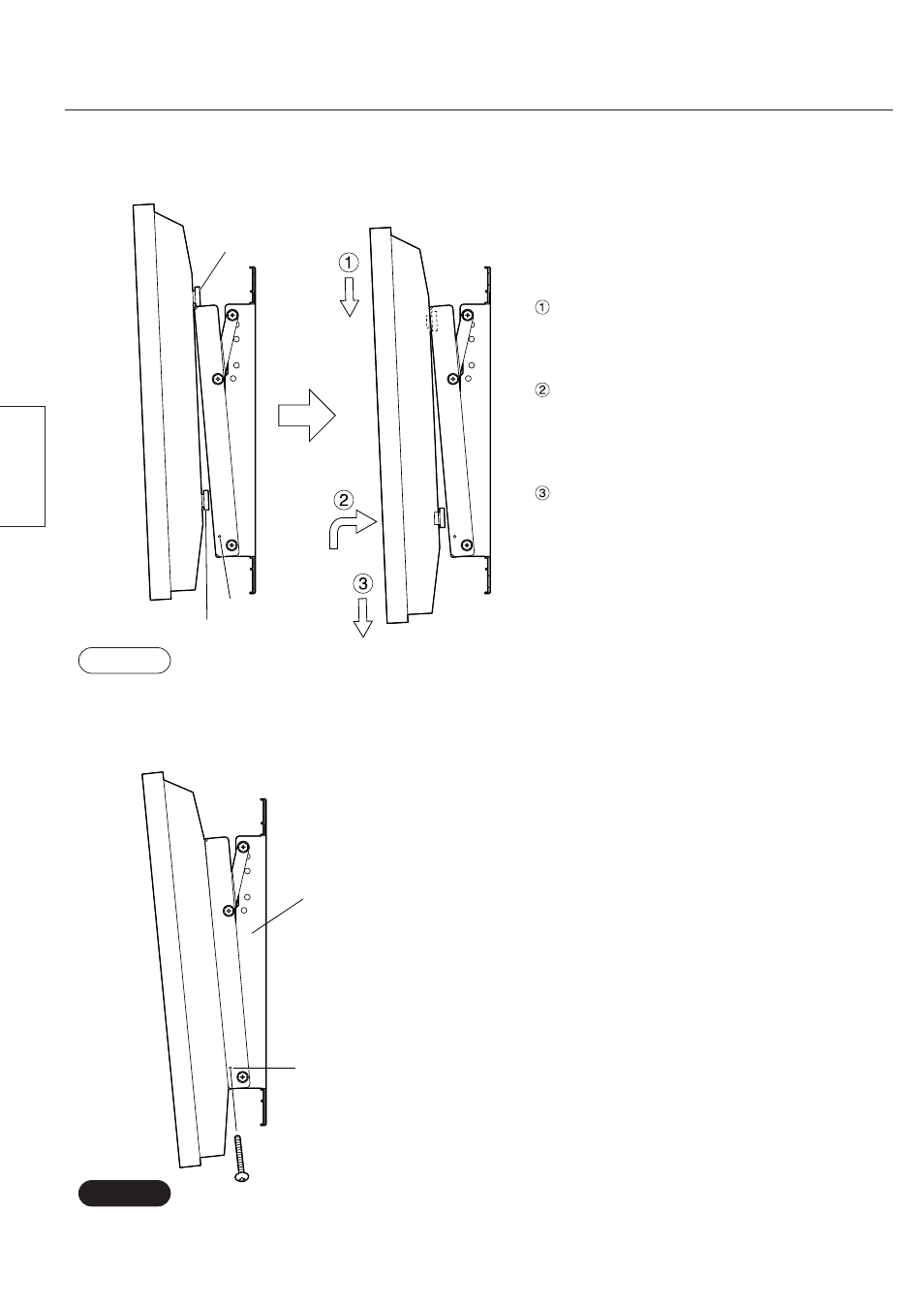

5. Monteren van de display aan de muurbevestigingssteun
6. Vastzetten van de display
Installatieprocedure
Duw de isolatietussenstukken aan de
bovenzijde van de display in de
uitsparingen aan de bovenzijde van de
muurbevestigingssteun.
Til de display voorzichtig een klein stukje
omhoog en steek de isolatietussenstukken
aan de onderzijde van de display in de
uitsparingen in het onderste gedeelte van
de muurbevestigingssteun.
Laat de display op zijn plaats zakken.
5
0
10
15
20
5
0
10
15
20
Bevestigingsschroeven
Isolatietussenstuk
Isolatietussenstuk
• De display niet te hoog optillen, aangezien dan de kans bestaat dat deze van zijn plaats wordt losgehaakt.
Opmerking
Installatieprocedure
