Procedimiento de instalación
• La abrazadera de suspensión de pared tiene orificios de instalación en 14 Iugares.
Si el material de la pared no tiene suficiente resistencia con los seis orificios de instalación, utilice algunos de los
orificios adicionales.
Sin embargo, según el material de construcción del lugar de instalación, pueden aparecer grietas si se colocan
tornillos muy cerca uno de otro.
Precaución
• Utilice pernos M6 de venta comercial
apropiados al material de la pared, para la
instalación en la pared.
Precaución
La abrazadera de suspensión de pared pesa aproximadamente 5,2 kg y la unidad de visualización de plasma
ancha pesa aproximadamente de 33 kg a 50 kg. Consulte las dimensiones de instalación de la abrazadera de

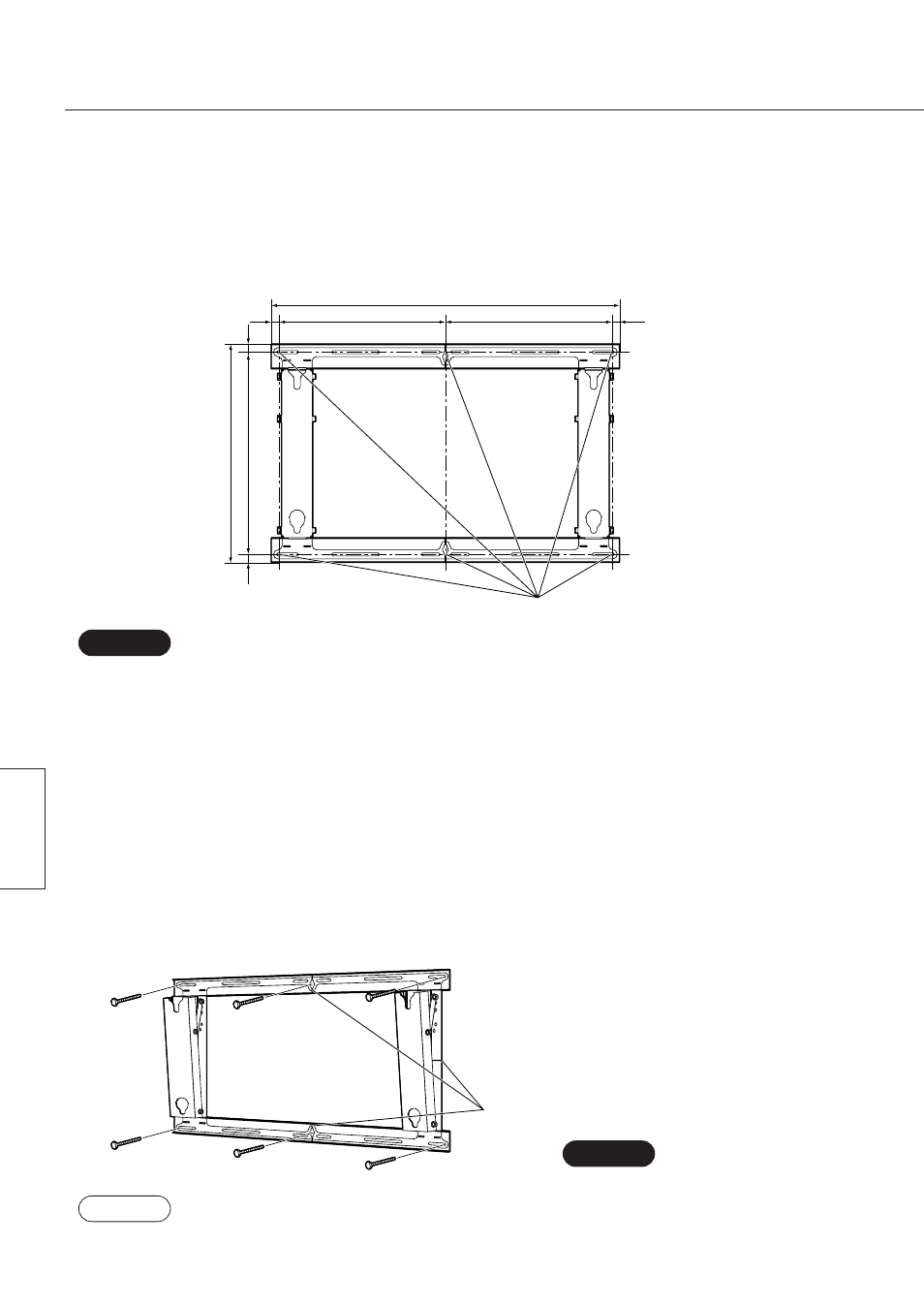

suspensión de pared del siguiente diagrama y verifique la resistencia de la pared en los seis lugares de
instalación, agregando refuerzos si estos lugares no son lo suficientemente resistentes.
1. Verifique la resistencia del lugar de instalación.
• Instale la abrazadera de suspensión de pared de tal forma que la flecha de la abrazadera apunte hacia arriba.
• Si fuera necesario encajar los pernos o tuercas de antemano porque la pared es de hormigón, utilice la
abrazadera en sí para determinar las posiciones de los orificios de instalación correctos o utilice el diagrama
de dimensiones para calcular las posiciones de los orificios. A continuación, encaje los pernos M6 o tuercas
en los orificios. Cuando encaje los pernos, haga que los pernos sobresalgan entre 10 y 15 mm de la pared.
2. Instale la abrazadera de suspensión de pared en la pared.
Procedimiento de instalación
1. Atornille primero el perno en el orificio
superior central.
2. Utilice un calibre de nivel para corregir
la alineación de la abrazadera de
suspensión de pared y atornille los
pernos en los restantes cinco orificios.
775
486
450
18
372.5
372.5
15
15
18
Orificios de instalación en la pared (6 lugares)
Unidad: mm
• Las marcas indican la línea central de la pantalla de plasma.
Nota
Marcas
