Page 17: Bevestig de isolatiestukken aan de display

23
Nederlands
• Leg de display met de voorzijde naar beneden bovenop een doek die schoon en vrij is van overige voorwerpen
en voer vervolgens de hierboven aangegeven handelingen uit.
N o t e
Let op

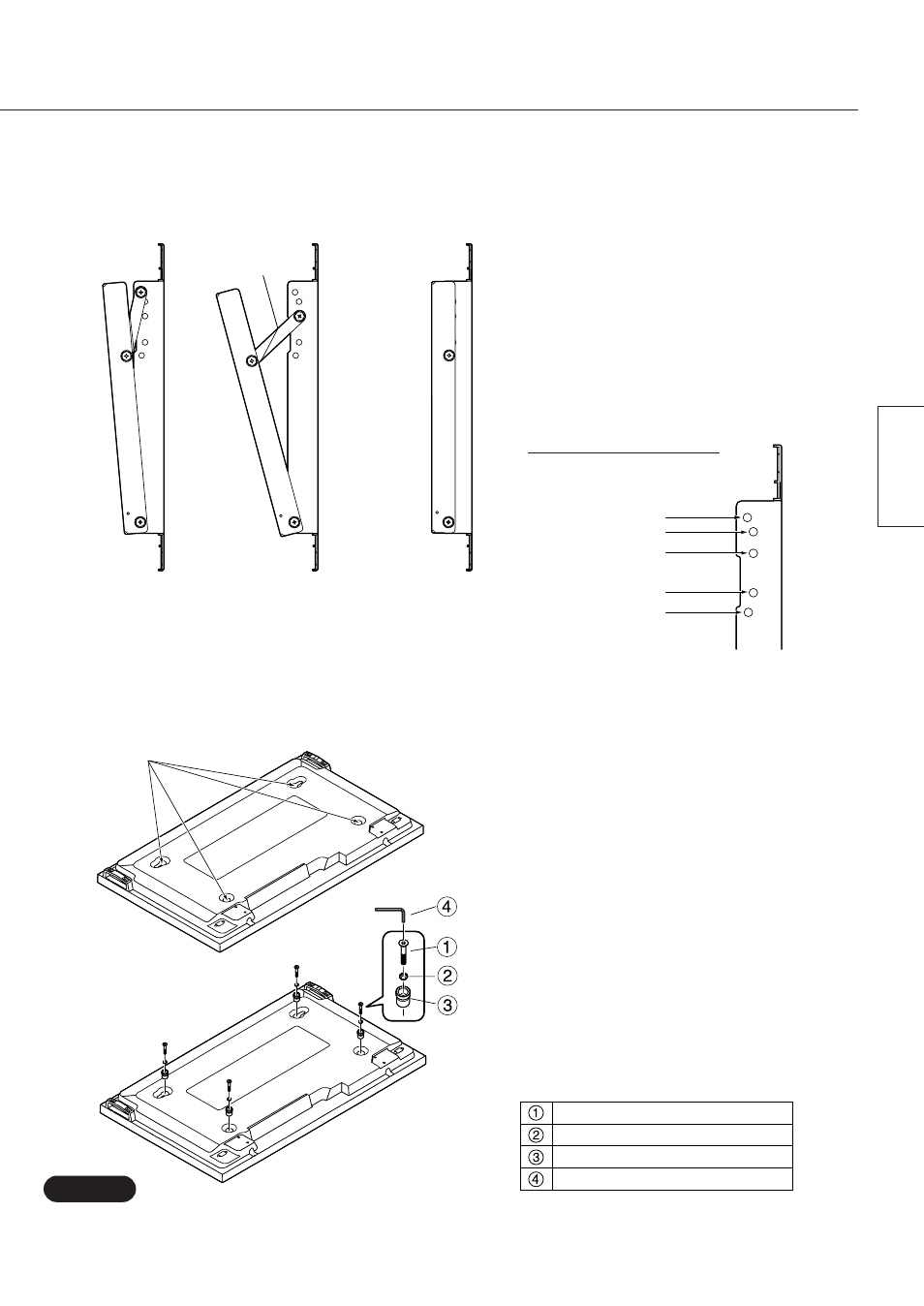

3. Hoekafstelling van de muurbevestigingssteun
5
0
10
15
20
5
0
10
15
20
5
0
10
15
20
Houder
De hoek van deze muurbevestigingssteun kan
in vijf verschillende standen worden afgesteld,
variërend van de rechte stand tot een hoek van
20°, in stappen van 5°.
Bij het verlaten van de fabriek is de hoek
ingesteld op 5°. Voor het veranderen van deze
hoek, dient u de installatiepositie van de
houder te veranderen.
* Als de display in de rechte stand wordt
gemonteerd, is gebruik van de houder niet nodig.
Standen voor hoekafstelling
5° hoek
15° hoek
Rechte stand
4. Maak de Plasmadisplay Monitor gereed.
Verwijder de vier bouten.
Inbusbout
Getande veerklem
Isolatietussenstuk
Inbussleutel
1. Verwijder de vier bouten van de display.
2. Gebruik het bijgeleverde gereedschap
(inbussleutel) voor het monteren van de vier
bijgeleverde inbusbuten, de getande
veerklemmen en de isolatiestukken in de
gaten waar de vier bouten zich bevonden,
zoals aangegeven in de illustratie.
Bevestig de isolatiestukken aan de display.
5
0
10
15
20
5
°
hoek
10
°
hoek
15
°
hoek
20
°
hoek
Rechte stand
