Installation
• An der Wandhängehalterung sind Löcher an 14 Stellen vorhanden.
Falls die Wand an den sechs Stellen nicht genügend stark ist, venwenden einige der anderen Löcher.
Beachten Sie, daß je nach dem Wandmaterial Risse auftreten können, wenn sich zwei Schrauben nahe
beieinander befinden.
Vorsicht
• Verwenden Sie im Handel erhältliche M6-
Schrauben, die für das Wandmaterial
geeignet sind.
Vorsicht
Die Wandhängehalterung hat ein Gewicht von ungefähr 5,2 kg und die Breit Plasmadisplay-Einheit wiegt ca. 33
kg bis 50 kg. Beachten Sie die Installationsabmessungen in der nachstehenden Abbildung und kontrollieren Sie
die Stärke der Wand an den sechs Stellen, an denen die Halterung befestigt wird. Falls notwendig, müssen
schwache Befestigungsstellen verstärkt werden.
1. Überprüfen Sie die Tragfähigkeit der Installationsstelle.
• Montieren Sie die Wandhängehalterung so, daß der Pfeil auf der Halterung nach oben weist.
• Falls bei einer Wand aus Beton die Schrauben vorher angebracht werden, können Sie die exakten
Lochpositionen mit Hilfe der Halterung oder anhand der angegebenen Abmessungen bestimmen und die M6-
Schrauben oder Muttern anbringen. Die Schrauben müssen 10 bis 15 mm an der Wand vorstehen.
2. Bringen Sie die Wandhängehalterung an der Wand an.
Installation
1. Schrauben Sie zuerst eine Schraube in
das Loch oben in der Mitte.
2. Richten Sie die Wandhängehalterung
exakt mit einer Lehre aus und befestigen
Sie die anderen 5 Schrauben.
775
486 450
18
372.5 372.5 15 15
18

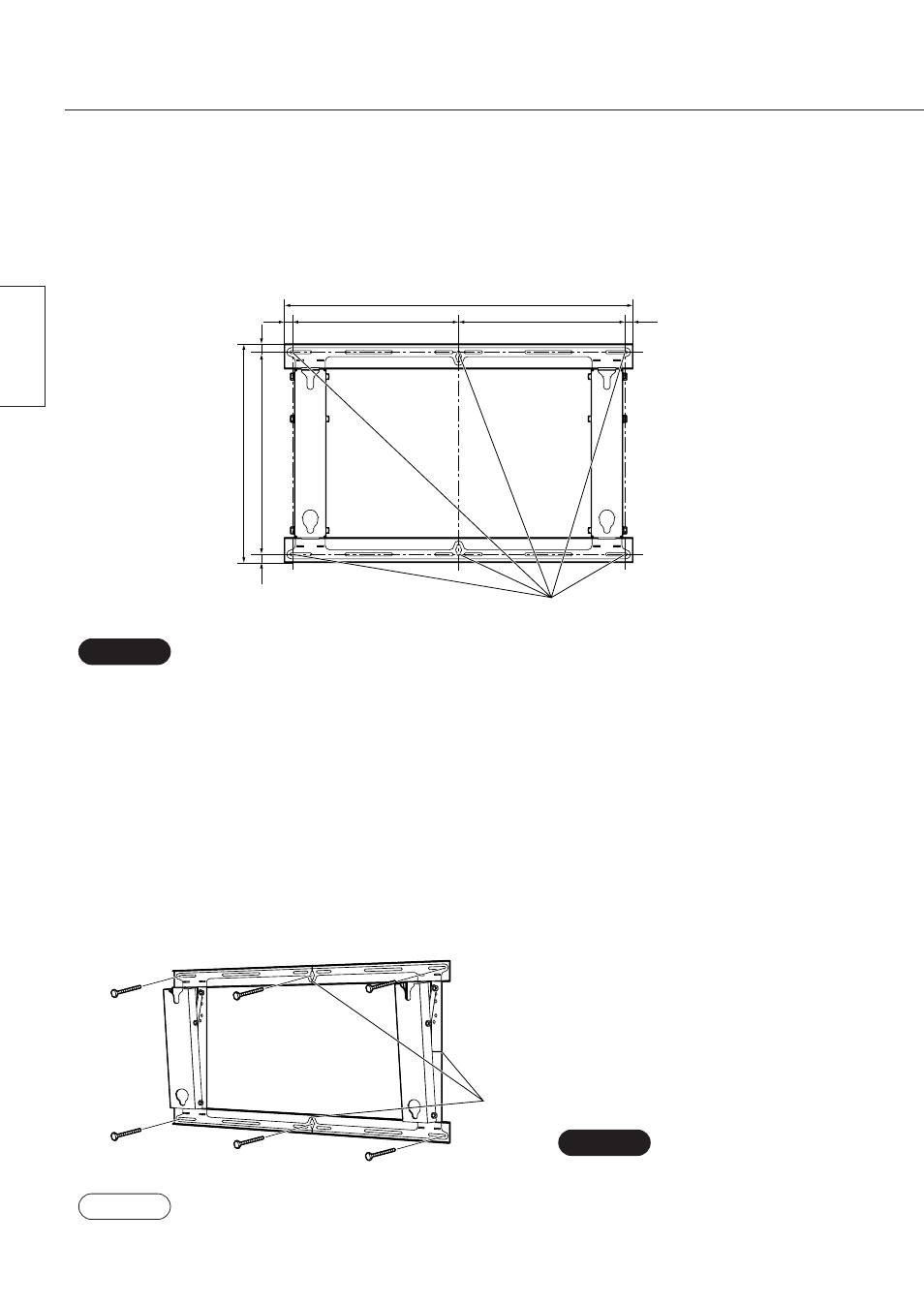

Befestigungslöcher (6 Stellen)
Einheit: mm
• Die Markierungen zeigen die Mittellinie des Plasmadispays an.
Hinweis
Markierungen
