RQT8012
8
Prep
ar
at
iv
os
ESPA
ÑOL
PASO
1
Conexión
Conexión al televisor utilizando cables Scart de 21 contactos ( ➔ página 7)
(➔ página 9, Nota para los propietarios de televisores de
sistemas PAL compatibles progresivos)
■ Salida de vídeo componente
La señal de componente da salida a las señales de diferencia de colores (P B /P R ) y a la señal de luminosidad (Y) de forma separada para
lograr una reproducción de colores de alta fidelidad. Si el televisor es compatible con la salida progresiva, se obtendrá una imagen de salida
de alta calidad porque el terminal de salida de vídeo componente de esta unidad dispone de una señal de salida progresiva ( ➔ página 40).

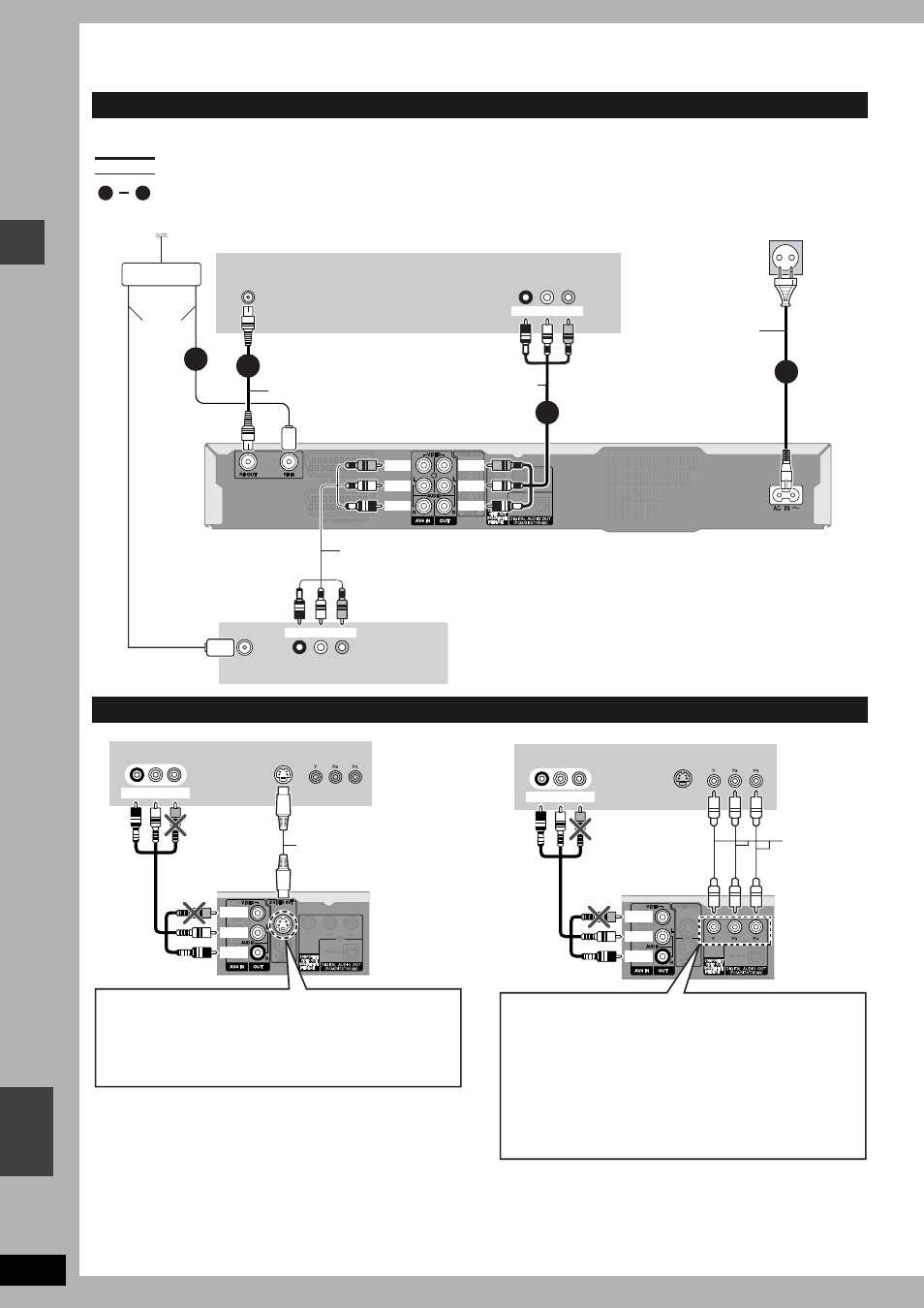

Conexión de un televisor con terminales de AUDIO/VIDEO y una videograbadora
Conexión de un televisor con terminales S VIDEO o COMPONENT VIDEO
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
AUDIO IN
R L
VIDEO IN
1
2
3
4
Cable de audio/vídeo
Panel trasero de
esta unidad
indica accesorios incluidos.
indica accesorios no incluidos.
son conexiones necesarias. Conéctelas en el orden numerado.
A la antena
Divisor
Cable de
antena
Panel trasero del televisor
Rojo Blanco Amarillo
Cable coaxial de RF
Cable de audio/vídeo
Panel trasero de la videograbadora
Rojo
Blanco
Amarillo
Rojo
Blanco
Rojo Blanco Amarillo
Utilice un divisor si también
desea conectar la antena a
su videograbadora.
1 4
A una toma de corriente de cas
(220-240 V CA, 50 Hz)
Cable de alimentación
de CA
Conéctelo solamente
después de haber
finalizado las demás
conexiones.
Amarillo
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN Panel trasero
del televisor
Cable de
audio/vídeo
Cable de S Video
Panel trasero
de esta
unidad
Terminal S VIDEO OUT
Conéctelo al terminal S VIDEO IN del televisor con un cable
S Video.
El terminal S VIDEO OUT logra una imagen más viva que el
terminal VIDEO OUT. (Los resultados reales dependen del
televisor)
Rojo
Blanco
Amarillo
Rojo Blanco Amarillo
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN Panel trasero
del televisor
Cable de
audio/vídeo
Cable de
vídeo
Panel
trasero de
esta unidad
Terminal COMPONENT VIDEO OUT
Conéctelo a los terminales COMPONENT VIDEO IN del televisor
mediante un cable de vídeo compuesto. Estos terminales se
pueden utilizar para la salida entrelazada o progresiva,
( ➔ página 40) y pueden proporcionar una imagen más pura que
la del terminal S VIDEO OUT.
•
Conecte a los terminales del mismo color.
•
La salida de vídeo del terminal de componente no tendrá color
durante las grabaciones EXT LINK. Utilice un cable Scart de 21
contactos totalmente cableados entre el televisor y la unidad
para ver la imagen de un equipo externo a través del terminal
AV2.
Rojo
Blanco
Amarillo
Rojo Blanco Amarillo
54
