Tilslutning til fjernsynet vha. 21-bens Scart-ledninger (
➔ side 6)
Angående progressiv udgang (➔ side 8).
■ Komponent-videoudgang
Komponentsignal udsender farveforskelsignalerne (P
B
/P
R
) og luminansgengivefarverne (Y) separat for at opnå high fidelity i farvegengivelse.
Hvis fjernsynet er kompatibelt med progressive udgangssignaler, vil videoudgangsterminalen udsende et progressivt udgangssignal.

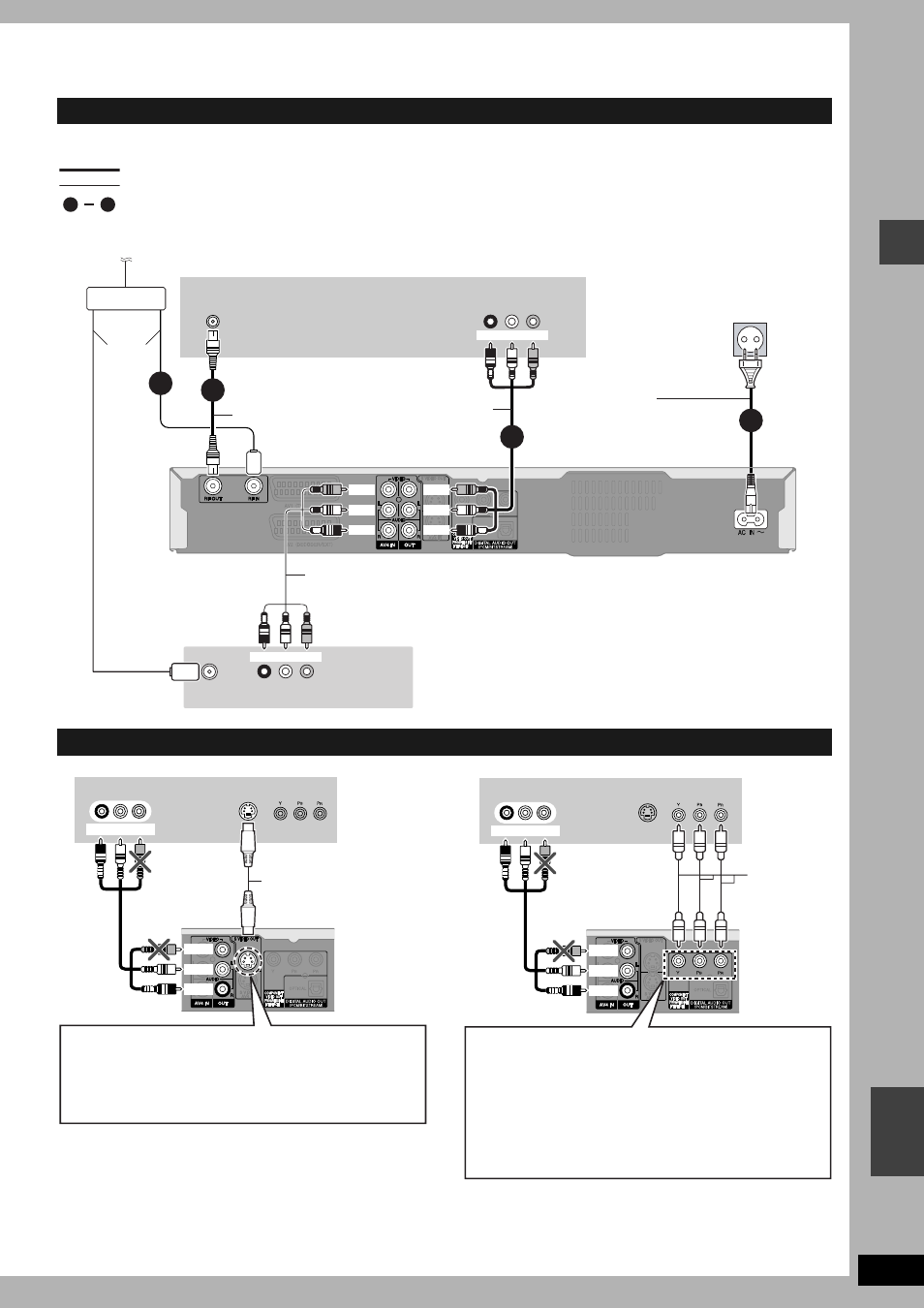

Tilslutning af et fjernsyn til AUDIO/VIDEO-udgange og videomaskine
Tilslutning af fjernsyn til S VIDEO- eller COMPONENT VIDEO-terminaler
VHF/UHF
RF IN
VHF/UHF
RF IN
R L
AUDIO OUT VIDEO OUT
AUDIO IN
R L
VIDEO IN
1
2
3
4
Lyd/videokabel
Denne enheds
bagpanel
viser, at tilbehør medfølger.
viser, at tilbehør ikke medfølger.
er obligatoriske tilslutninger. Tilslut i den rækkefølge, tallene viser.
Til antennen
Fordeler
Antenne-
kabel
Fjernsynets bagpanel
Rød Hvid Gul
RF-koaksialledning
Netledning
Tilslut først, når alle andre
tilslutninger er foretaget.
Til almindelig stikkontakt
(220-240 V vekselstrøm, 50 Hz)
Lyd/videokabel
Videomaskinens
bagpanel
Rød
Hvid
Gul
Rød
Hvid
Gul
Rød Hvid Gul
Brug en fordeler, hvis du
ønsker at slutte antennen
til din videomaskine.
1
4
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Fjernsynets
bagpanel
Rød Hvid Gul
Lyd/
videokabel
S VIDEO-kabel
Denne
enheds
bagpanel
S VIDEO OUT terminal
Tilslut til en S VIDEO IN-terminal på fjernsynet via et S Video-
kabel.
S VIDEO OUT-terminalen giver et mere levende billede end
VIDEO OUT. (Det faktiske resultat afhænger af fjernsynet).
Rød
Hvid
Gul
AUDIO IN
R L
VIDEO
IN
COMPONENT
VIDEO IN
S VIDEO
IN
Fjernsynets
bagpanel
Rød Hvid Gul
Lyd/
videokabel
Videokabel
Denne
enheds
bagpanel
COMPONENT VIDEO OUT terminal
Tilslut til COMPONENT VIDEO IN-terminaler på fjernsynet via
et component video-kabel. Disse terminaler kan bruges enten til
linjespring eller progressivt output og giver et mere klart billede
end S VIDEO OUT-terminalen.
•
Tilslut til terminaler, som har samme farve.
•
Video-outputtet fra component-terminalen vil ikke være i farver
under EXT LINK-indspilninger. Brug et fuldt udstyret 21-bens
Scart-kabel mellem fjernsynet og enheden, når du skal se
billeder fra eksternt udstyr via AV2-terminalen.
Rød
Hvid
Gul
