Opzioni di installazione dei diffusori

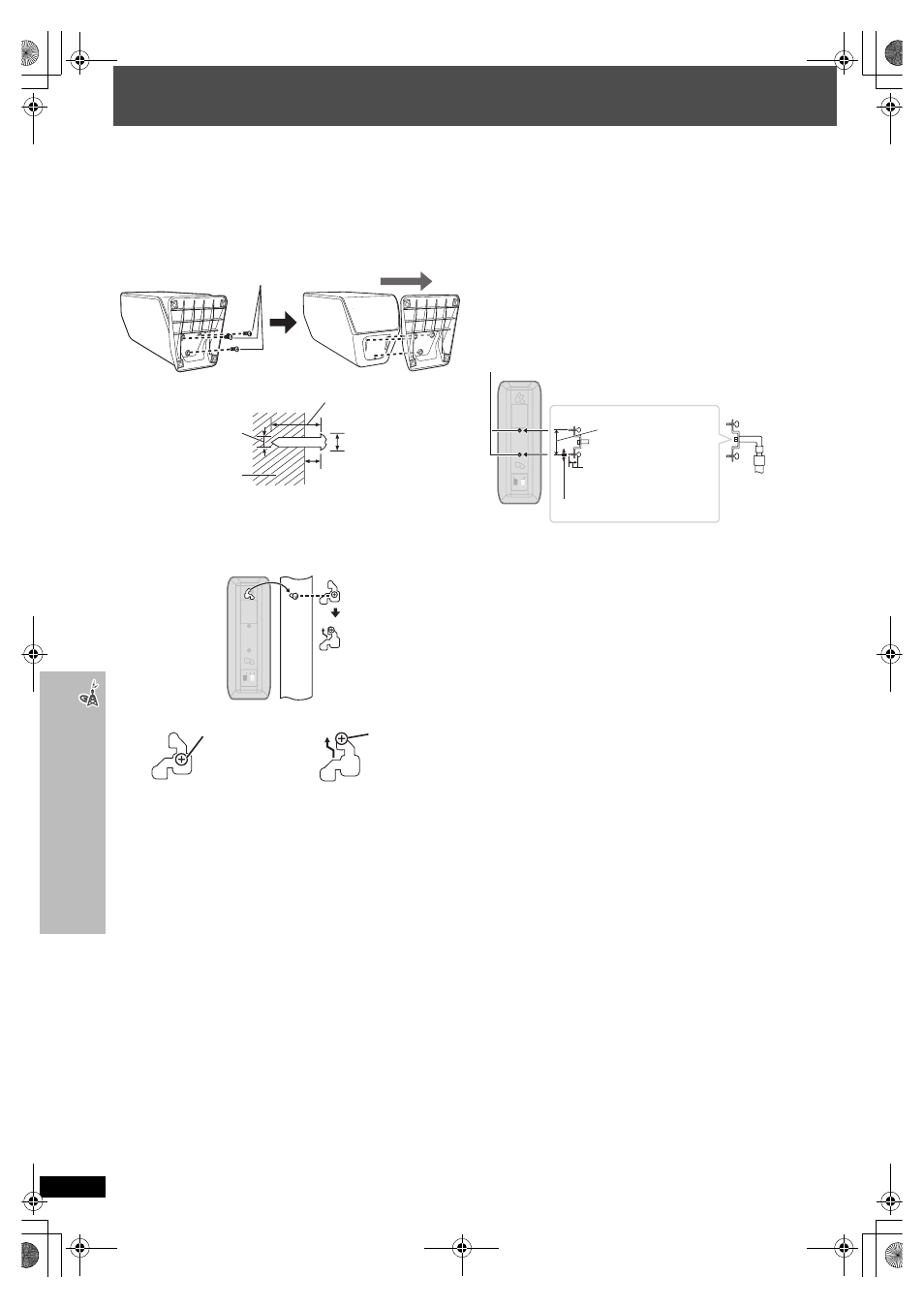

∫ Montaggio a parete
I diffusori anteriori possono essere montati alla parete.
≥ La parete o il pilastro a cui montare i diffusori deve essere in grado
di sostenere un peso di 10 k g per vite. Rivolgersi a un tecnico
qualificato per fissare i diffusori alla parete. Un montaggio
eseguito in modo errato può provocare danni alla parete e ai
diffusori.
1 Staccare il supporto.
2 Avvitare una vite (non in dotazione) nella parete.
≥Assicurarsi che la vite sia posizionata ad almeno 70 mm dal
soffitto.
3 Montare saldamente il diffusore sulla vite o sulle viti con i
fori.
∫ Montaggio dei supporti dei diffusori
(non in dotazione)
(solo diffusori anteriori)
Verificare che i supporti soddisfino queste condizioni prima di
acquistarli.
Annotare il diametro e la lunghezza delle viti, oltre che la distanza
tra le viti, come mostrato nel diagramma.
≥ I supporti devono essere in grado di sostenere più di 10 kg.
≥ I supporti devono essere stabili anche con i diffusori in una
posizione elevata.
es.
Rimuovere 3 viti.
‰7,5 mm su 9,4 mm
7,0 mm su 9,0 mm Parete o pilastro
‰4,0 mm
Almeno 30 mm
In questa
posizione, é
probabile che il
diffusore cada se
viene spostato a
sinistra o a destra. Spostare il
diffusore in modo
che la vite sia in
questa posizione. es.
SÌ NO
Diffusori anteriori
Supporto del
diffusore
(non in
dotazione)
Spessore della piastra
più 7 mm su 10 mm
5 mm, passo di 0,8 mm
Fori per viti metalliche
Per il montaggio dei
supporti dei diffusori
60 mm
