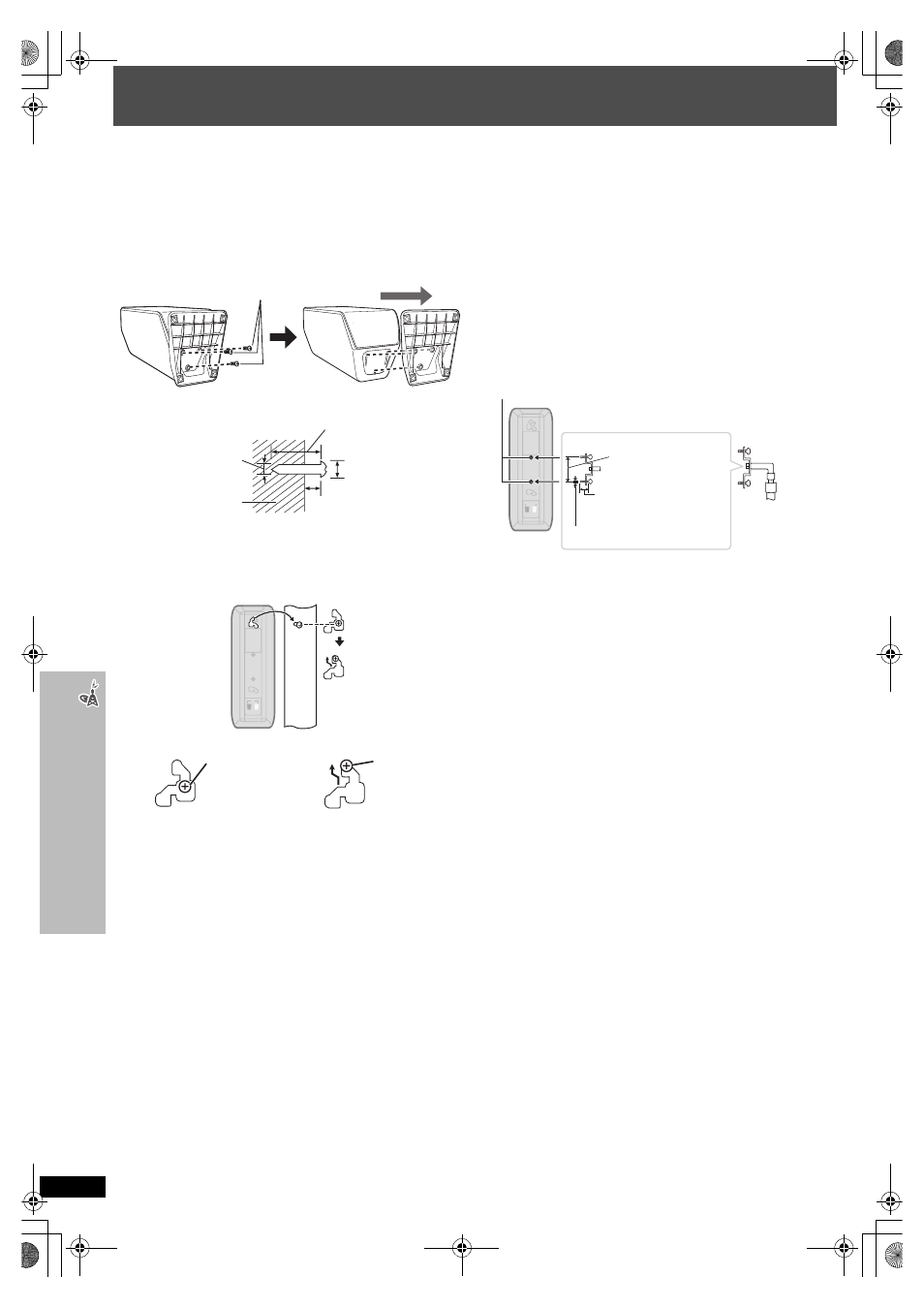

Möglichkeiten für die Lautsprechermontage
∫ Wandbefestigung
Sie können die Frontlautsprecher an einer Wand befestigen.
≥ Die Wand oder die Säule, an der die Lautsprecher angebracht
werden, sollte einer Belastung von 10 k g pro Schraube
standhalten. Wenden Sie sich an ein qualifiziertes
Bauunternehmen, wenn Sie die Lautsprecher an einer Wand
anbringen. Bei unsachgemäßer Befestigung können Wand und
Lautsprecher beschädigt werden.
1 Halterrung abnehmen.
2 Drehen Sie eine Schraube (nicht im Lieferumfang enthalten)
in die Wand.
≥Achten Sie darauf, dass die Schraube mindestens 70 mm von
der Decke entfemt ist.
3 Bringen Sie die Lautsprecher mit den dafür vorgesehenen
Löchern an den Schrauben an.
∫ Anpassen der Lautsprecherständer
(nicht im Lieferumfang enthalten)
(Nur Frontlautsprecher)
Vergewissern Sie sich vor dem Kauf, dass die Ständer diesen
Kriterien entsprechen.
Beachten Sie den Durchmesser und die Länge der Schrauben
sowie den Abstand zwischen den Schrauben, so wie in der
Abbildung unten dargestellt.
≥ Die Ständer müssen einer Belastung von mehr als 10 kg
standhalten.
≥ Die Ständer müssen stabil sein, so dass sie standhalten, selbst
wenn die Lautsprecher hoch aufgestellt sind.
z.B.
Entfernen Sie 3 Schrauben.
‰7,5 mm bis 9,4 mm
7,0 mm bis 9,0 mm Wand oder Säule
‰4,0 mm
Mindestens 30 mm
Bei dieser Position
besteht die Gefahr,
dass der Laut-
sprecher
hinunterfällt, wenn
er nach links oder
rechts bewegt wird. Bewegen Sie den
Lautsprecher so,
dass sich die
Schraube an
dieser Position
befindet. z.B.
SO
SO
NICHT
Frontlautsprecher
Lautsprecher-
ständer
(nicht im
Lieferumfang
enthalten)
Plattenstärke plus
7 mm bis 10 mm
5 mm, Abstand 0,8 mm
Metallschraubenlöcher
Zur Anbringung an
Lautsprecherständer
60 mm
