Für die Verbesserung der Bildqualität können Sie die Videosignalausgabe über den SCART (AV)-Anschluss einstellen.
≥ Wählen Sie aus QUICK SETUP (
➜ Seite 9) die Option „RGB/No Output“ (nur RGB) aus.
≥ Legen Sie für „Video Mode“ die Option „Off“ ( ➜ Seite 25, „HDMI“-Menü) fest.
≥ Verwenden Sie das HDMI-Kabel nicht, wenn Sie für die Verbindung das Scart-Kabel verwenden.
[Hinweis]
≥ Nehmen Sie die Videoanschlüsse nicht über den Videorecorder vor.
Anderenfalls kann es aufgrund einer Kopierschutzvorrichtung vorkommen, dass das Bild nicht einwandfrei angezeigt wird.
≥ Es wird nur ein Videoanschluss benötigt. Wählen Sie in Abhängigkeit von Ihrem Fernseher einen der oben aufgeführten Videoanschlüsse aus.
3

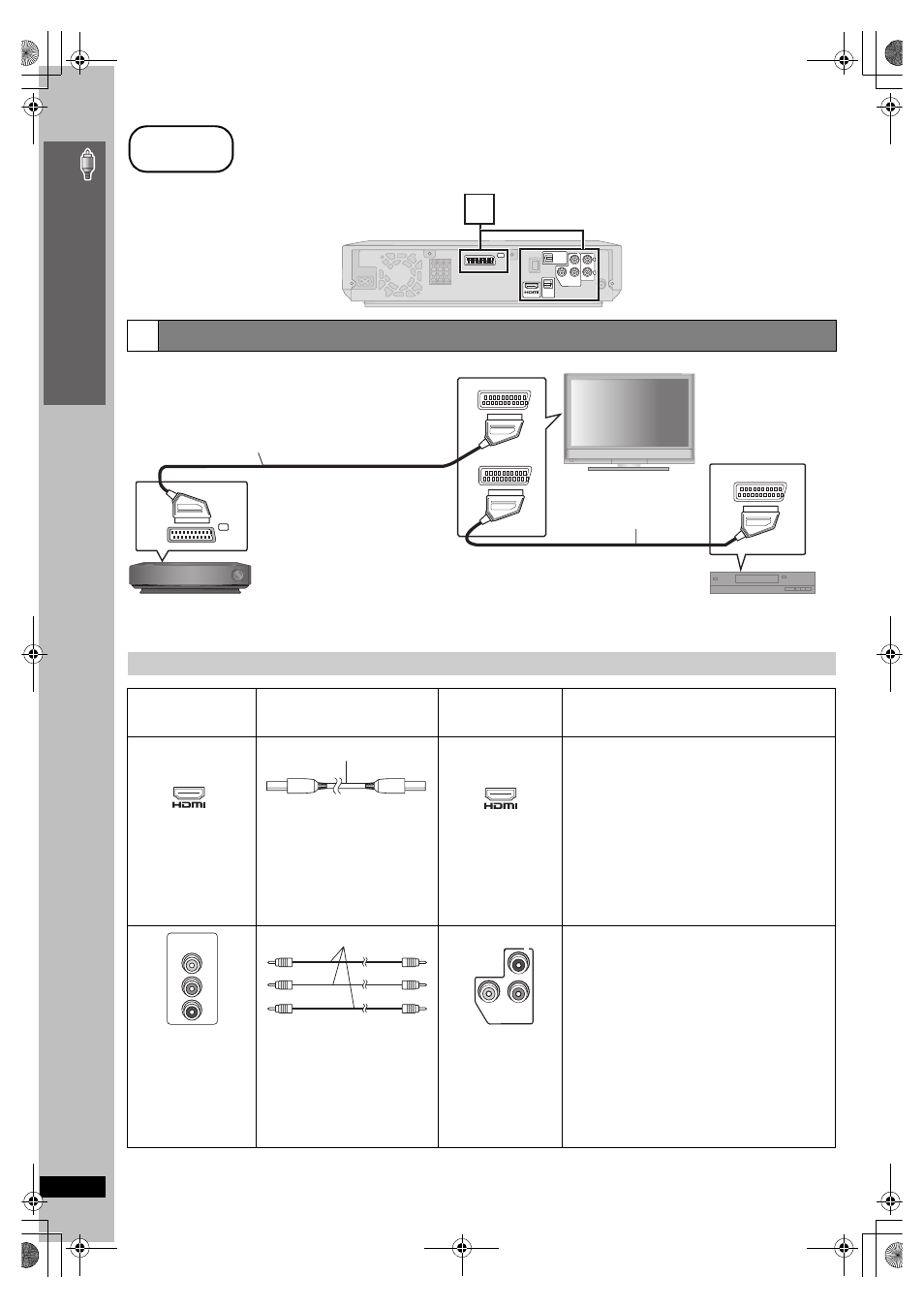

Audio- und Videoanschlüsse
Weitere Videoanschlüsse für eine verbesserte Bildqualität
Fernsehanschlüsse
Erforderliche Kabel
(nicht im Lieferumfang
enthalten)
Anschlüsse am
Hauptgerät
Merkmale
[Hinweis]
≥ Nicht-HDMI-kompatible Kabel
können nicht verwendet werden.
≥ Es wird empfohlen, das HDMI-
Kabel von Panasonic zu
verwenden. Nummer der
empfohlenen Teile:
RP-CDHG15 (1,5 m),
RP-CDHG30 (3,0 m),
RP-CDHG50 (5,0 m), usw.
[\\\\\\\\\\\HDMI\\\\\\\\\\\] Dieser Anschluss bietet die beste Bildqualität.
≥ Legen Sie für „Video Mode“ die Option „On“
( ➜ Seite 25, „HDMI“-Menü) fest.
≥ Stellen Sie „Video Output Mode“ ein
( ➜ Seite 21, Picture Menu).
VIERA Link „HDAVI Control“
Falls Ihr Panasonic-Fernsehgerät ein VIERA Link-
kompatibles Fernsehgerät ist, können Sie Ihren
Fernseher synchron zu Ihrem Heimkinosystem und
umgedreht betreiben (
➜ Seite 26, Verwenden von
VIERA Link „HDAVI Control TM “).
≥ Nehmen Sie den zusätzlichen Audioanschluss vor
( ➜ Seite 7), wenn Sie die Funktion VIERA Link
„HDAVI Control“ verwenden.
Alle Panasonic-
Fernsehgeräte mit
Eingangsanschlüssen
625 (576)/50i·50p,
525 (480)/60i·60p sind
kompatibel zur
Zeilensprungabtastung.
Bei anderen Fernsehern
fragen Sie bitte den
jeweiligen Hersteller.
[COMPONENT\VIDEO]
≥ Beachten Sie beim
Anschließen die
Farben.
Dieser Anschluss bietet ein reineres Bild als der
SCART (AV)-Anschluss.
≥ Wählen Sie bei diesem Anschluss aus QUICK SETUP
die Option „Video/YPbPr“ oder „S-Video/YPbPr“
(
➜ Seite 9) aus. Falls „RGB/No Output“ ausgewählt
wurde, wird das RGB-Signal über den SCART (AV)-
Anschluss ausgegeben, es wird jedoch kein Signal
über die Komponenten-Videoanschlüsse ausgegeben.
Videosignal mit Zeilensprungabtastung
≥ Verbinden Sie das Gerät mit einem Fernsehgerät,
das zur Zeilensprungabtastung kompatibel ist.
1 Legen Sie für „Video Mode“ die Option „Off“
( ➜ Seite 25, „HDMI“-Menü) fest.
2 Legen Sie für „Video Output Mode“ die Option
„480p“ oder „576p“ fest und folgen Sie den
Anweisungen auf dem Menübildschirm
(
➜ Seite 21, Picture Menu).
Schritt 2
Anschließen der Kabel
COMPONENT
P B Y
L
AUX
VIDEO OUT
R
R P
AV OUT
OPTICAL IN
AV OPTICAL OUT
3
Hauptgerät
OPEN CLOSE
MUSIC PORT
SELECTOR
TUNING
SA-PTX3
AV1
AV2
AV OUT
AV
Hauptgerät
Scart-Kabel (nicht im Lieferumfang enthalten)
Fernsehhörgenuss über das Heimkinosystem
≥ Drücken Sie auf der Fernbedienung [EXT-IN] (
➜ Seite 30), um
den Audioeingang „AV“ auszuwählen.
≥ Wählen Sie den entsprechenden Audioausgang (z.B. Monitor) am
Fernseher aus.
Fernseher
(nicht im
Lieferumfang
enthalten)
Einfaches Aufstellungsbeispiel
Scart-Kabel
(nicht im Lieferumfang
enthalten)
AV IN
HDMI-Kabel
AV OUT
COMPONENT
VIDEO IN
P R
P B
Y
Videokabel
COMPONENT
P B Y
VIDEO OUT
R P
A
n
s
c
hl
ie
ße
n
de
r K
a
be
l
Set Top Box oder
Videorecorder
(nicht im Lieferumfang
enthalten)
