Schalten Sie die gesamte Anlage aus, bevor Sie Anschlüsse vornehmen und lesen Sie die entsprechenden Bedienungsanleitungen durch.
Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Verbindungen hergestellt haben.
(Fortsetzung auf der nächsten Seite)
1

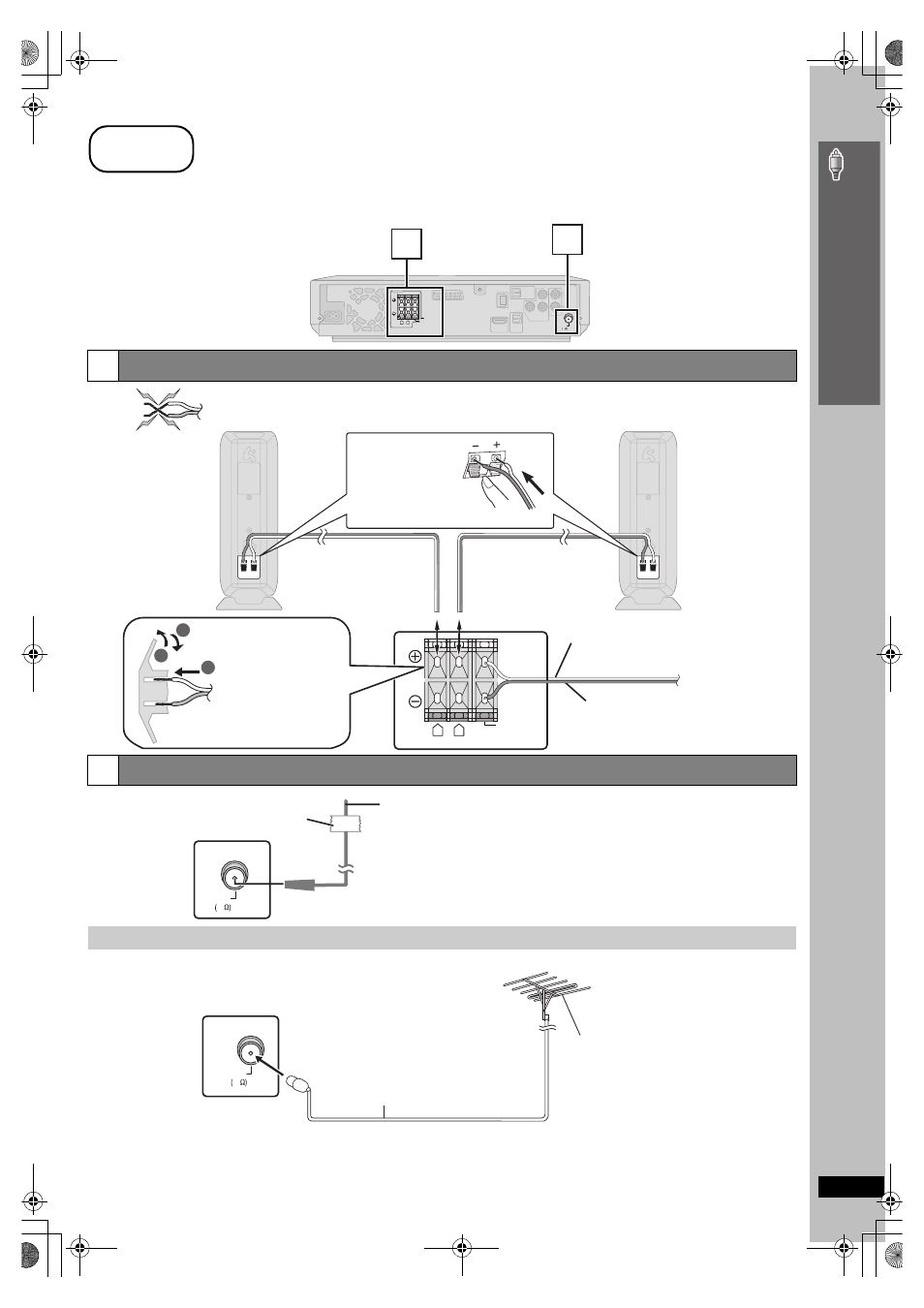

Anschließen der Lautsprecher
2
Anschließen der Funkantenne
Verwendung einer UKW-Außenantenne (optional)
Schritt 2
Anschließen der Kabel
FM ANT 75
L R
FRONT
SUBWOOFER SPEAKERS
2
1
Hauptgerät
L R
1
3
2
FRONT
SUBWOOFER
Stecken Sie die Kabel richtig hinein.
Hauptgerät
Stecken Sie die Kabel
hinein, jedoch nicht über
die Isolierung hinaus.
j: Blau
i: Weiß
≥ Achten Sie darauf, dass die Lautsprecherkabel nicht gekreuzt (kurzgeschlossen) werden, und dass die Polarität
nicht vertauscht wird, die Lautsprecher können andernfalls beschädigt werden.
FRONT (R) FRONT (L)
SUBWOOFER
i: Weiß
j: Blau
Stecken Sie die
Kabel ganz hinein.
Drücken!
SO
NICHT
FM ANT
75
Klebeband
UKW-Zimmerantenne
(im Lieferumfang enthalten)
Befestigen Sie dieses Ende des
Antennenkabels so, dass ein
optimaler Empfang gewährleistet ist.
Hauptgerät
FM ANT
75
UKW-Außenantenne
[Verwenden einer Fernsehantenne (nicht
im Lieferumfang enthalten)]
≥ Ziehen Sie die UKW-Zimmerantenne ab.
≥ Die Antenne sollte von einem kompetenten
Fachmann installiert werden.
75 ≠ Koaxialkabel
(nicht im Lieferumfang enthalten)
Verwenden Sie eine Außenantenne, falls der Radioempfang schlecht ist.
≥ Ziehen Sie die Antenne ab, wenn das Gerät nicht verwendet wird.
≥ Verwenden Sie die Außenantenne nicht während eines Gewitters.
Hauptgerät
A
n
s
c
hl
ie
ße
n
