18

MDR-IF4000

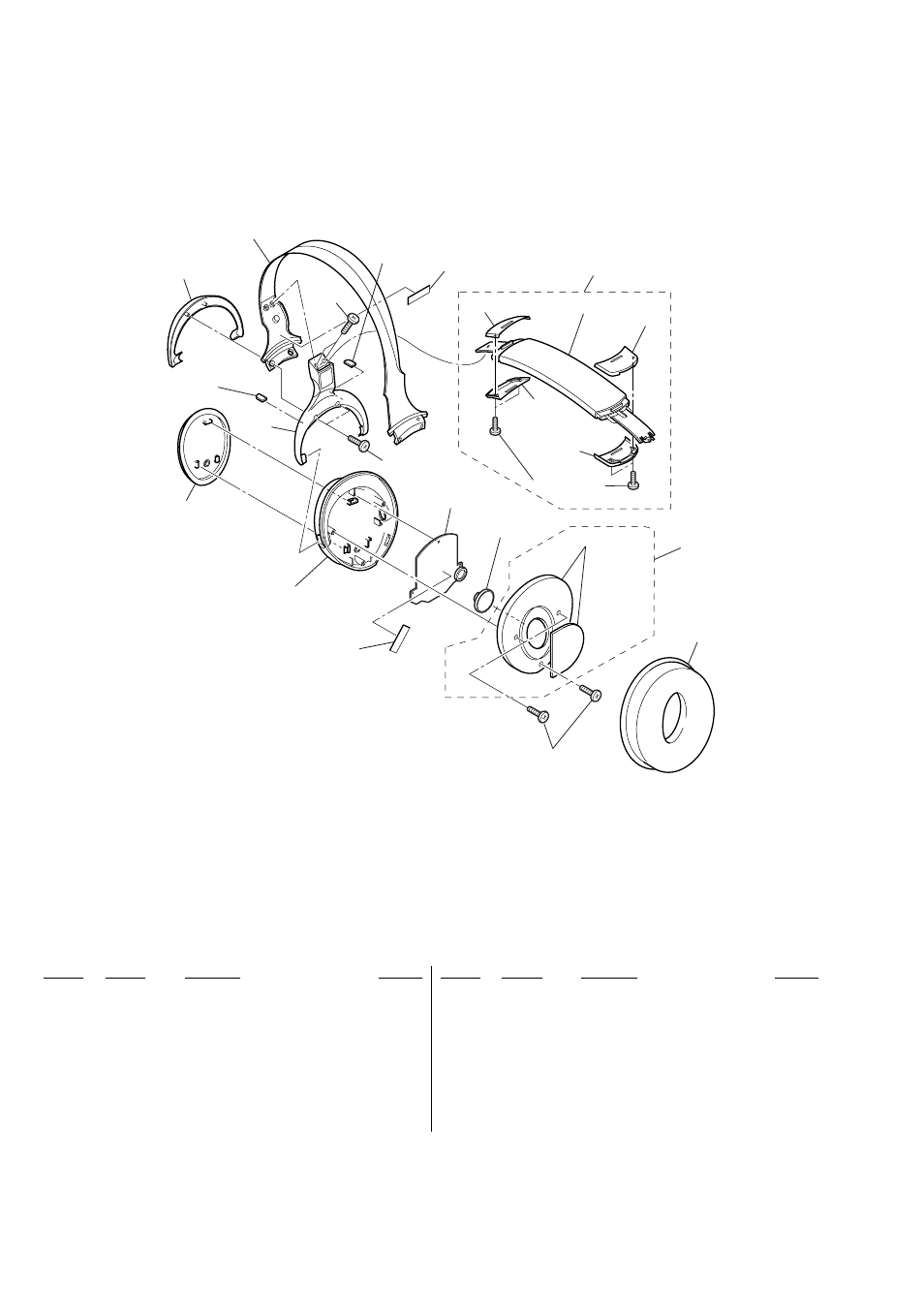

4-2. HOUSING (R) ASSY SECTION

Ref. No.

Part No.

Description

Remarks

Ref. No.

Part No.

Description

Remarks

51

3-246-154-13 PAD (R), EAR

52

X-2024-575-1 PLATE (R) SUB ASSY, FRONT

53

A-1083-890-A RX BOARD, COMPLETE

54

3-253-143-01 SCREW (B2.6), (+)P TAPPING

56

3-257-778-01 HOUSING (R)

57

X-2024-573-1 CAP (R) ASSY, HOUSING

58

2-345-565-01 HANGER (R)

59

3-246-141-71 LID (R), HANGER

60

3-246-137-01 BAND, HEAD

61

X-3383-905-2 CUSHION ASSY, HEAD

62

4-966-791-01 STOPPER (UPPER)

63

4-966-792-01 STOPPER, (LOWER)

64

3-252-068-01 CUSHION (B)

SP001

1-542-593-11 DRIVER (040F020)

51

52

54

64

53

56

57

59

58

60

61

62

64

62

63

63

54

not supplied
(PD2 board)

not supplied

not

supplied

SP001

not supplied

(PD1 board)

54

not supplied
