8
IT

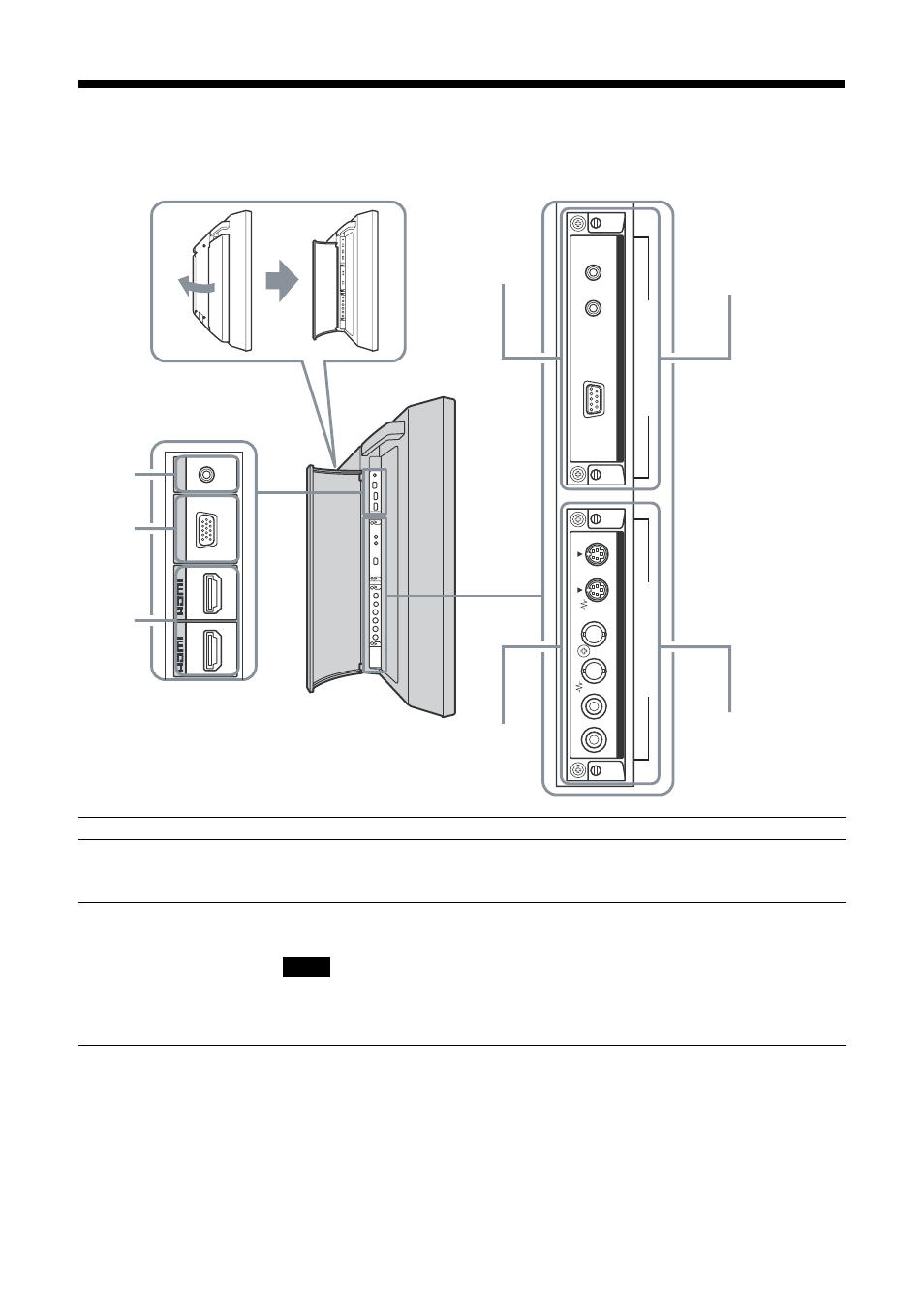

Pannello laterale
Connettore
Descrizione
1
AUDIO (COMMON
AUDIO IN) (Minipresa
stereo)
Immette un segnale audio. Consente di effettuare il collegamento all’uscita del segnale
audio di un apparecchio video o di un PC. Supporta i segnali audio corrispondenti a 2 e
3
.
2
HD15 (RGB/
COMPONENT IN)
(D-sub a 15 piedini)
Consente di effettuare il collegamento all’uscita del segnale RGB analogico o del segnale
componente di un apparecchio video o di un PC. Vedere pagina 36.
Durante l’immissione di un segnale componente, assicurarsi di non immettere segnali
sincronici ai piedini 13 e 14. Diversamente, è possibile che l’immagine non venga
visualizzata correttamente.
IN
2
AUDIO
IN
1
COM MON
AUDIO IN
RGB/COMPONENT IN
HD 15
VIDEO
S VIDEO
REMOTE
CONTROL S
OUT
IN
IN
OUT
IN
OUT
RL
A
U
DIO IN
VIDEO INPUT AD
APT
OR
MONITOR CONTROL ADAPTOR
OPTION 1(VIDEO/COM)
OPTION 2(VIDEO)
4
Per aprire il coperchio dei cavi (laterale)
6
7
Slot OPTION 2
(VIDEO)
5
Slot OPTION 1
(VIDEO/COM)
1
3
2
Nota
