36 FR
Dimensions FWD-40LX2F :
988 Ч 591 Ч 125 mm
(39 Ч 23
3
/
8
Ч 5 pouces)
FWD-40LX2X :
994 Ч 597 Ч 125 mm
(39
1
/
4
Ч 23
5
/
8
Ч 5 pouces)
FWD-32LX2F :
796 Ч 486 Ч 107 mm
(31
3
/
8
Ч 19
1
/
4
Ч 4
1
/
4
pouces)
FWD-32LX2X :
802 Ч 492 Ч 107 mm
(31
5
/
8
Ч 19
3
/
8
Ч 4
1
/
4
pouces)
(l/h/p, parties saillantes non
comprises)
Poids FWD-40LX2F :
environ 25,0 kg (55 lb 2 oz)
FWD-40LX2X :
environ 26,0 kg (57 lb 6 oz)
FWD-32LX2F :
environ 16,0 kg (35 ib 5 oz)
FWD-32LX2X :
environ 17,0 kg (37 lb 8 oz)
Accessoires fournis
Cordon d’alimentation secteur (1)
Support de prise secteur (2)
Supports de câbles
type 40 pouces (4), type
32 pouces (6)
Câble de signal vidéo composante
(HD15 - RCA × 3) (1)
Adaptateur BNC-RCA (1)
Télécommande RM-FW001 (1)
Piles AA (R6) (2)
Mode d’emploi (1)
Accessoires en option
Support d’écran SU-42FW/32FW
Enceintes SS-SP40FW/32FW
Adaptateurs en option pour l’extension
du système, série BKM-FW
Règlementations de sécurité
UL 60950-1, CSA No. 60950-1-03
(c-UL), FCC Class B, IC Class B, EN
60950-1 (NEMKO), CE, C-Tick
La conception et les spécifications sont sujettes à
modification sans préavis.

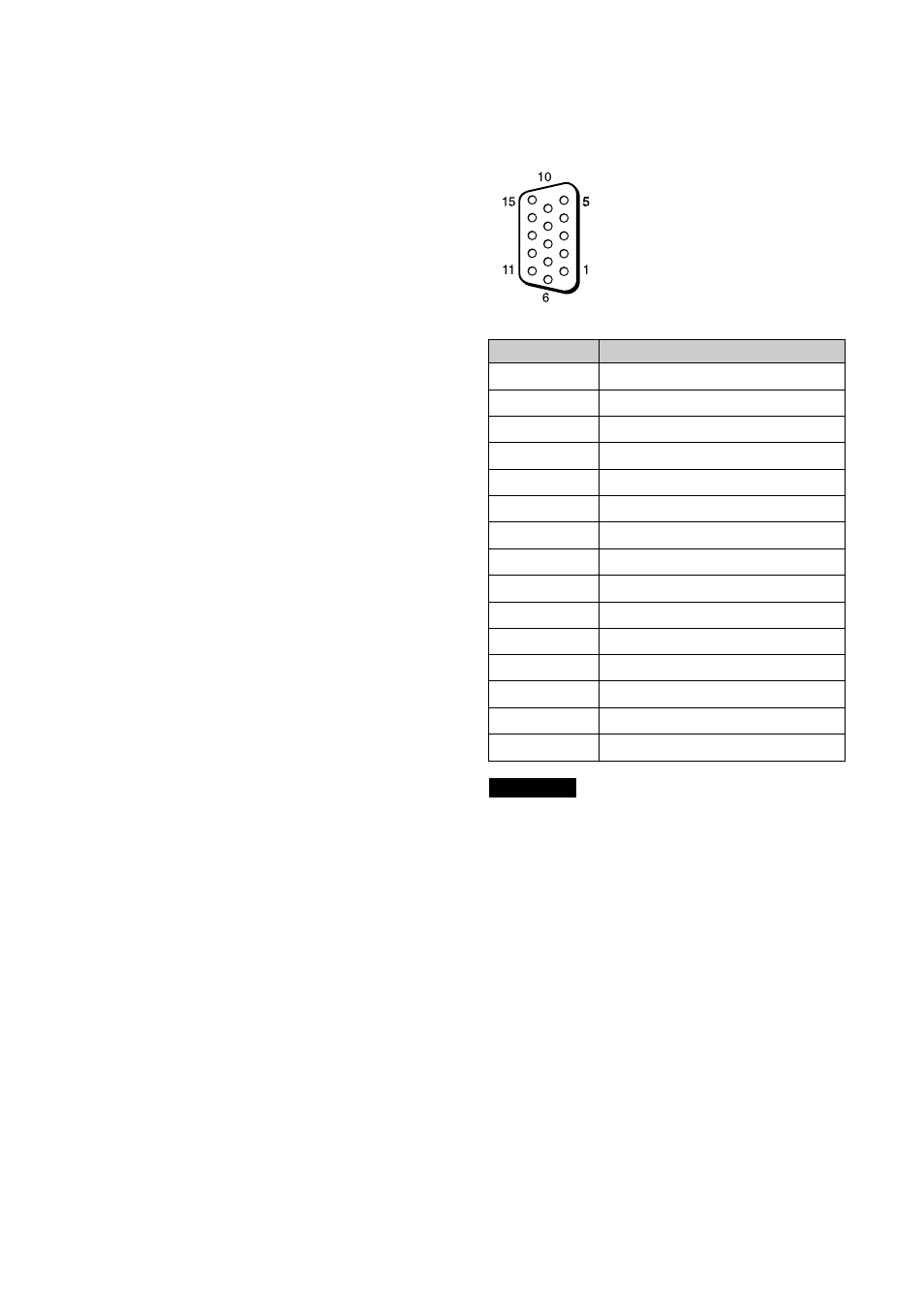

Affectation des broches
Connecteur HD15 (RGB/COMPONENT) (D-sub à
15 broches)
Lorsque de la transmission d’un signal composante, veillez à
ne pas transmettre de signaux de synchronisation aux
broches 13 et 14. Sinon, il est possible que l’image ne
s’affiche pas correctement.
N° de broche Signal
1 Vidéo rouge ou C
R
/P
R
2 Vidéo verte ou Y
3 Vidéo bleue ou C
B
/P
B
4 Masse
5 Masse
6 Masse du rouge
7 Masse du vert
8 Masse du bleu
9 Non utilisé
10 Masse
11 Masse
12 SDA
13 Sync H ou Vidéo composite
14 Sync V
15 SCL
Remarque
