Page 26
6
(ES)
*
1
Las ilustraciones anteriores corresponden al modelo
SU-FL300L. Éstas son diferentes para el modelo
SU-FL300M. Para dicho modelo, existe una parte cortada
en el lado del pilar lateral.
*
2
Con el modelo SU-FL300M, se suministran tres plantillas
de papel, una para cada tamaño de televisor (32/40/46
pulgadas).
*
3
Con el modelo SU-FL300L, se suministran dos plantillas
de papel, una para cada tamaño de televisor (46/52
pulgadas).
Antes de comenzar el montaje, asegúrese de disponer de un
destornillador Phillips adecuado para fijar los tornillos
indicados arriba.

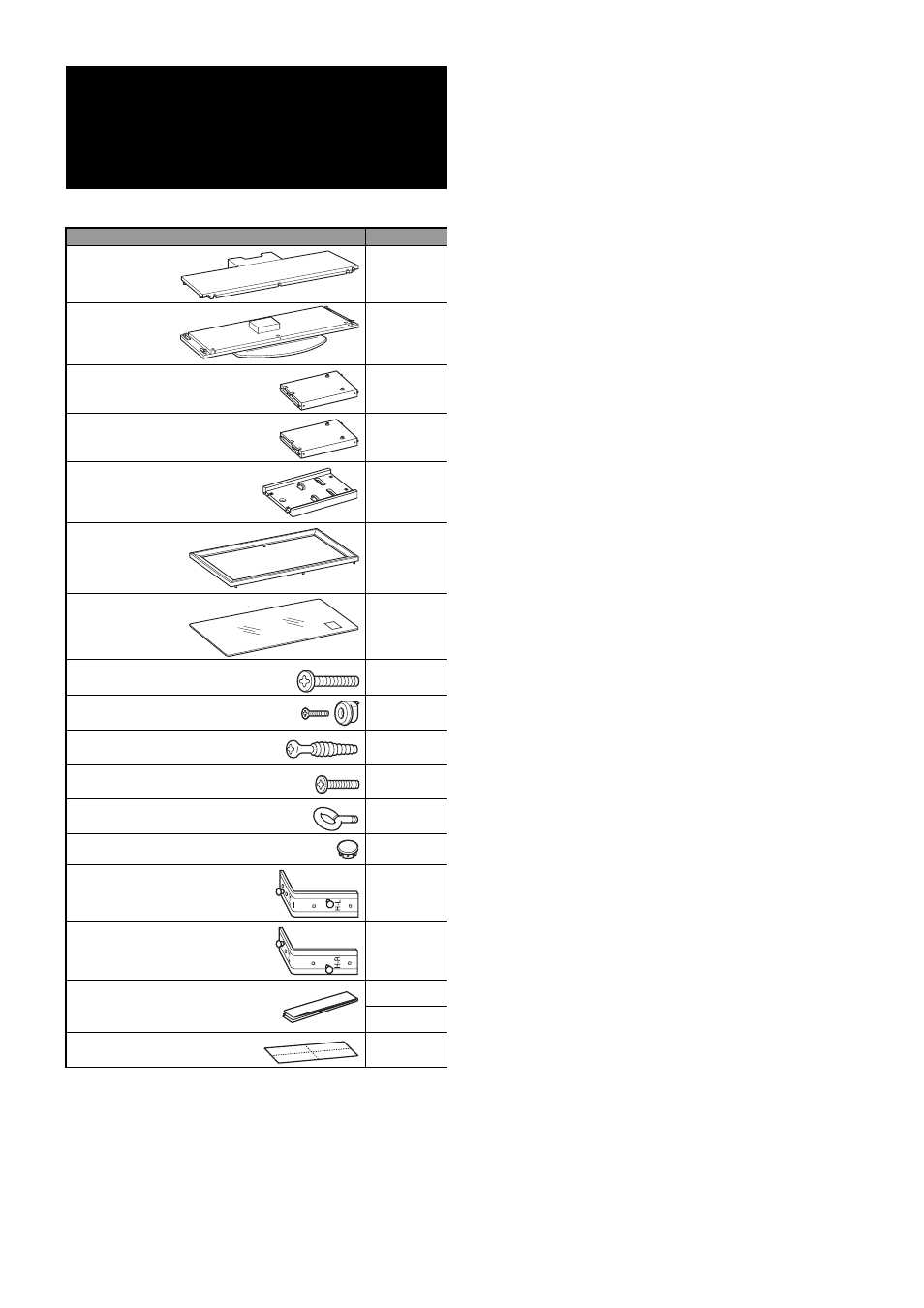

Paso 1:
Comprobación de las
piezas
Nombre
Cantidad
Placa superior
1
Placa base
1
Pilar lateral (L)*
1
1
Pilar lateral (R)*
1
1
Pilar trasero
1
Panel frontal
1
Repisa de vidrio
1
Tornillo (+PWH5 × 25)
8
Tornillo (+K4 × 20) + Funda
2
Tornillo de bloqueo
4
Tornillo (+P4 × 15)
4
Perno de anclaje
2
Tapa del tornillo
3
Gancho de la bocina (L)
1
Gancho de la bocina (R)
1
Plantilla de papel
3*
2
2*
3
Cinta adhesiva
1
