Page 117: Collegamento della piastra ad un amplificatore

5
I
Preparativi
Preparativi
Collegamenti

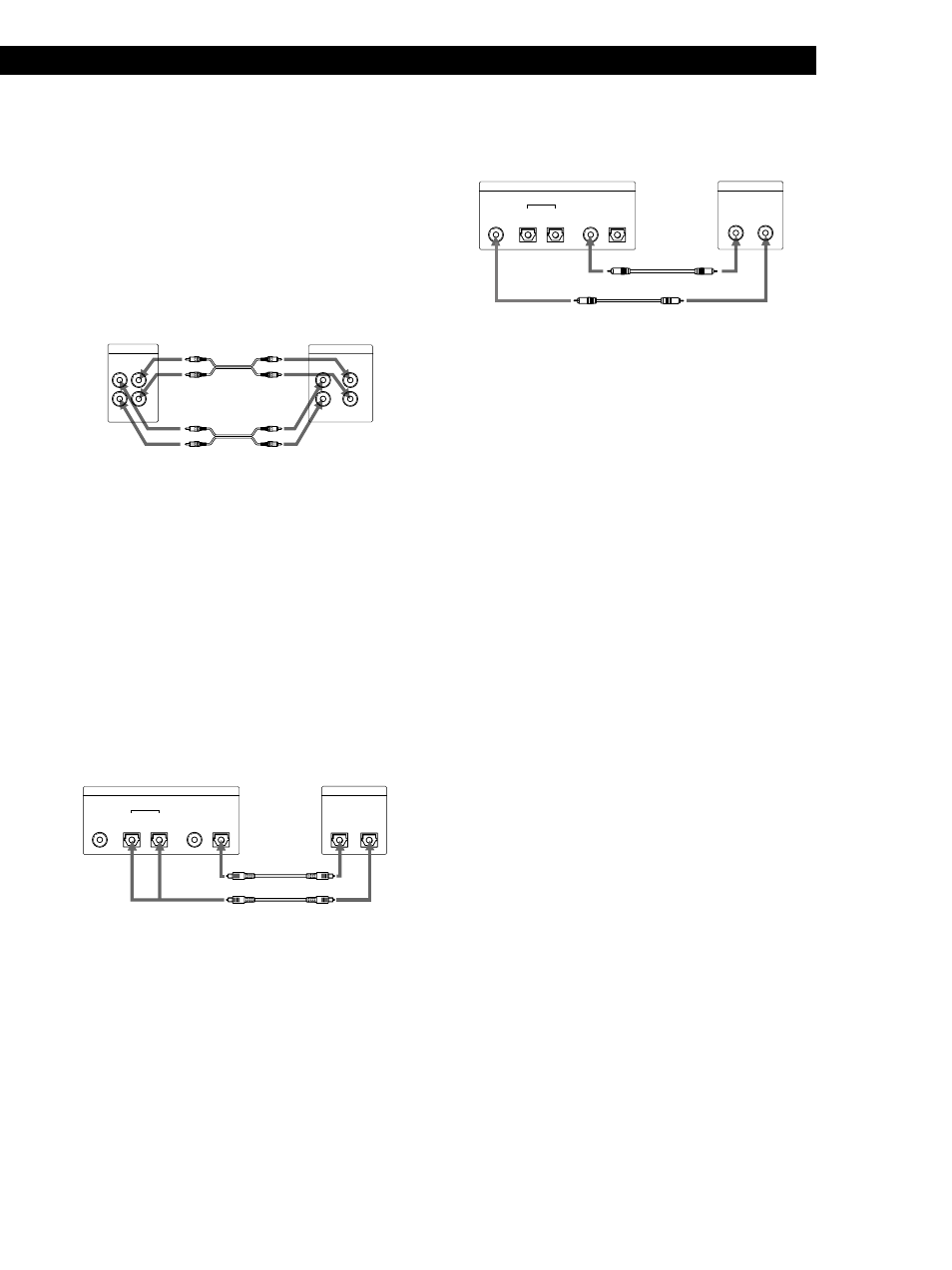

Collegamento della piastra ad un amplificatore
Collegare l’amplificatore alle prese LINE (ANALOG)
IN/OUT usando i cavi di collegamento audio (in
dotazione), assicurandosi di collegare le spine colorate
del cavo alle prese corrette sui componenti: rosso
(destra) a rosso e bianco (sinistra) a bianco. Assicurarsi
di eseguire collegamenti saldi per evitare ronzii e
rumori.
з
з
з
з
з
: Flusso del segnale
Collegamento della piastra ad un componente
digitale come un lettore CD, una piastra DAT, un
amplificatore digitale o un’altra piastra MD
Collegare il componente tramite i connettori DIGITAL
OPTICAL IN/OUT o DIGITAL COAXIAL IN/OUT
con due (o tre) cavi ottici (solo uno in dotazione)
oppure tramite due cavi di collegamento coassiale
digitale (non in dotazione).
Quando si usano i cavi ottici
Togliere i cappucci dai connettori e poi inserire le spine
parallelamente finché non scattano in posizione.
Accertarsi di non piegare e non legare insieme i cavi ottici.
È possibile collegare il cavo
ottico a OPTICAL IN1 o IN2
з
з
з
з
з
: Flusso del segnale
Quando si usa il cavo di collegamento digitale coassiale
з
з
з
з
з
: Flusso del segnale
z
Se “Din Unlock” e “C71” appaiono sul display
Accertarsi che il cavo ottico o il cavo di collegamento
digitale coassiale sia collegato correttamente.
z
Conversione automatica del rapporto di
campionamento digitale durante la registrazione
Un convertitore di rapporto di campionamento
incorporato converte automaticamente la frequenza di
campionamento di varie fonti digitali nel rapporto di
campionamento di 44,1 kHz della piastra MD. Questo
permette di registrare da fonti come piastre DAT o
ricevitori via satellite da 32 e 48 kHz, nonché lettori CD
e altre piastre MD.
Nota
Se “Din Unlock” si alterna a “C71” oppure il messaggio
“Cannot Copy” appare sul display la registrazione tramite il
connettore digitale non è possibile. In questo caso collegare
la fonte di programma tramite le prese LINE (ANALOG) IN
con l’interruttore INPUT regolato su ANALOG.
Collegamento del cavo di alimentazione CA
Collegare il cavo di alimentazione CA a una presa a
muro o alla presa di un timer.
Piastra MD
Amplificatore
Piastra MD
Componente digitale
Piastra MD
Componente digitale
DIGITAL
OUT
IN2
IN1
OPTICAL
IN
COAXIAL
OPTICAL
COAXIAL
OUT
З
З
DIGITAL
OUT
IN
COAXIAL
з
З
L
R
L
R
LINE
(ANALOG)
OUT
IN
TAPE / MD
IN
OUT
DIGITAL
OUT
IN
OPTICAL
DIGITAL
OUT
IN2
IN1
OPTICAL
IN
COAXIAL
OPTICAL
COAXIAL
OUT
з
З
