Елементи управління і функціональні вузли – Karcher BDP 50-2000 Rs BP User Manual
Page 189
Українська
189

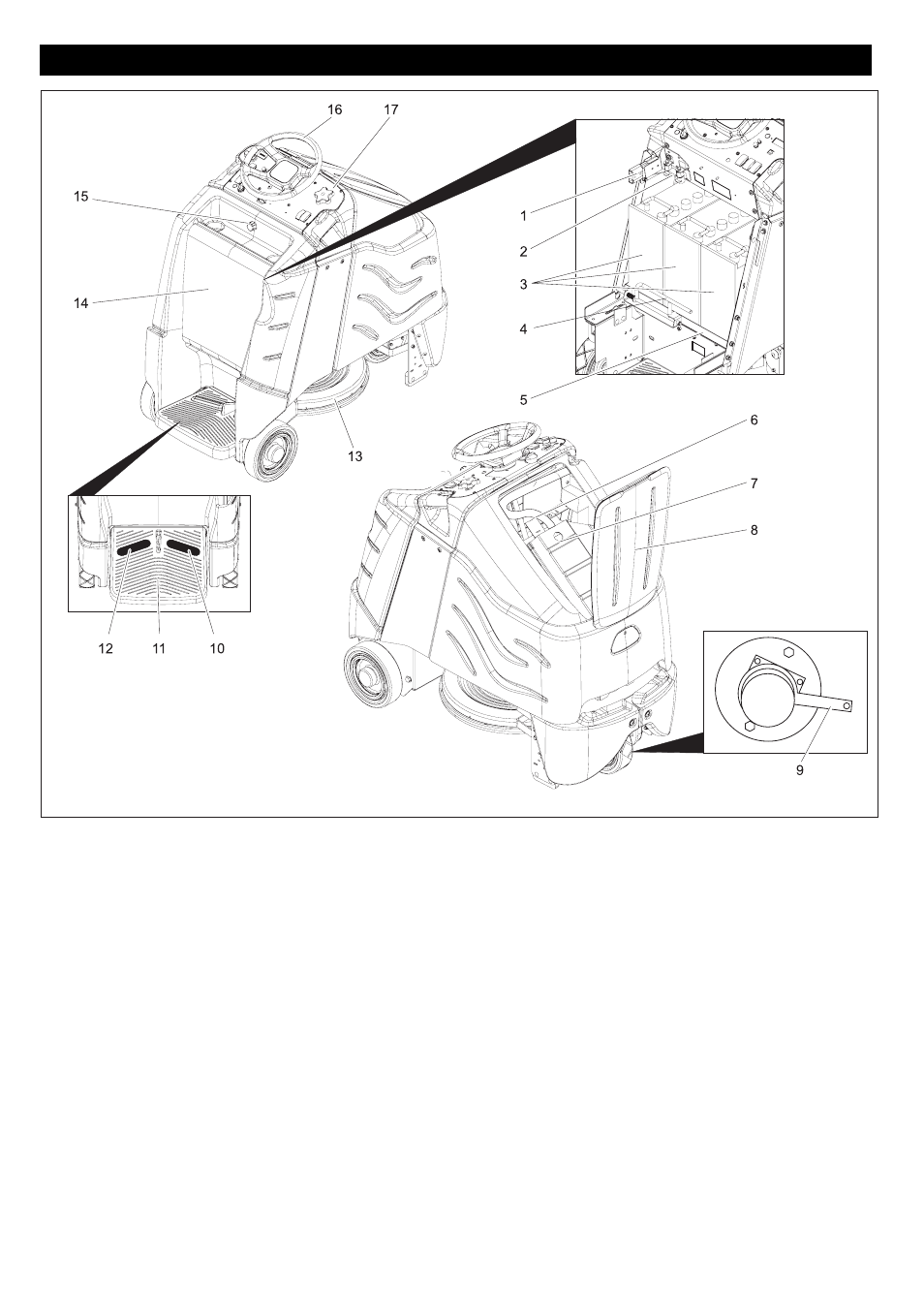

1 Штекерний роз'єм для акумуляторів
2 Головний стопорний пристрій
3 Акумулятор
4 Блокування висувної шухляди
акумулятора
5 Висувна шухляда акумулятора
6 Всмоктуючий шланг
7 Елемент кріплення фільтрувального
пакета
8 Кришка камери фільтра
9 Важіль розблокування стояночного
гальма
10 Акселератор
11 Місце для оператора
12 Педаль безпеки
13 Полірувальна головка
14 Кришка акумулятора
15 Заглушка кришки акумулятора
16 Кермо
17 Панель управління
Елементи управління і функціональні вузли
