Описание элементов управления и рабочих узлов – Karcher BDP 50-2000 Rs BP User Manual
Page 117
Рчccкий
117

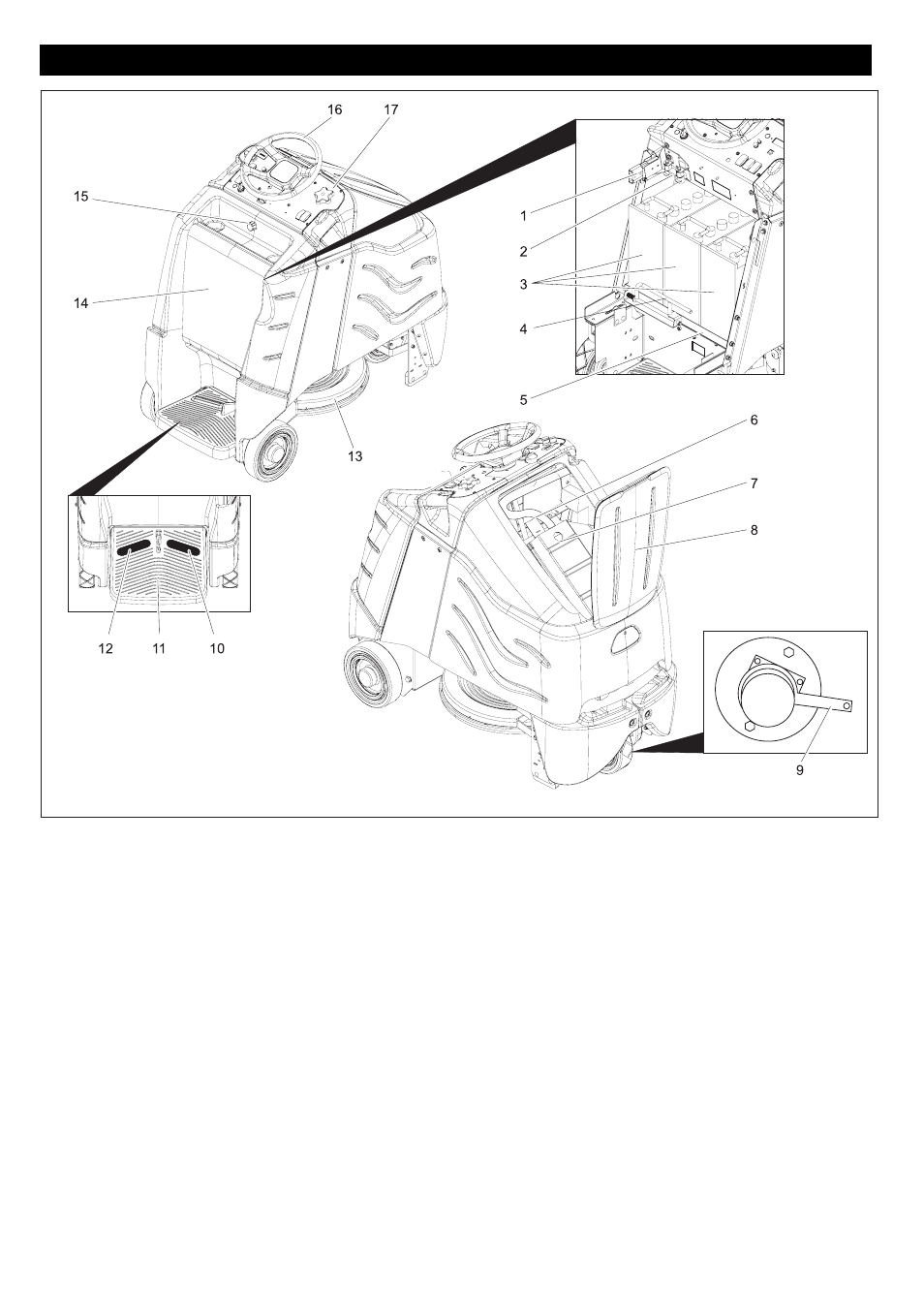

1 Штекер аккумулятора
2 Главное стопорное приспособление
3 Аккумулятор
4 Блокировка выдвижного ящика
аккумулятора
5 Выдвижной ящик аккумулятора
6 Всасывающий шланг
7 Элемент крепления
фильтровального пакета
8 Крышка камеры фильтра
9 Рычаг разблокировки стояночного
тормоза
10 Ходовая педаль
11 Место для оператора
12 Педаль безопасности
13 Полировальная головка
14 Кожух аккумулятора
15 Заглушка крышки аккумулятора
16 Рулевое колесо
17 Пульт управления
Описание элементов управления и рабочих узлов
