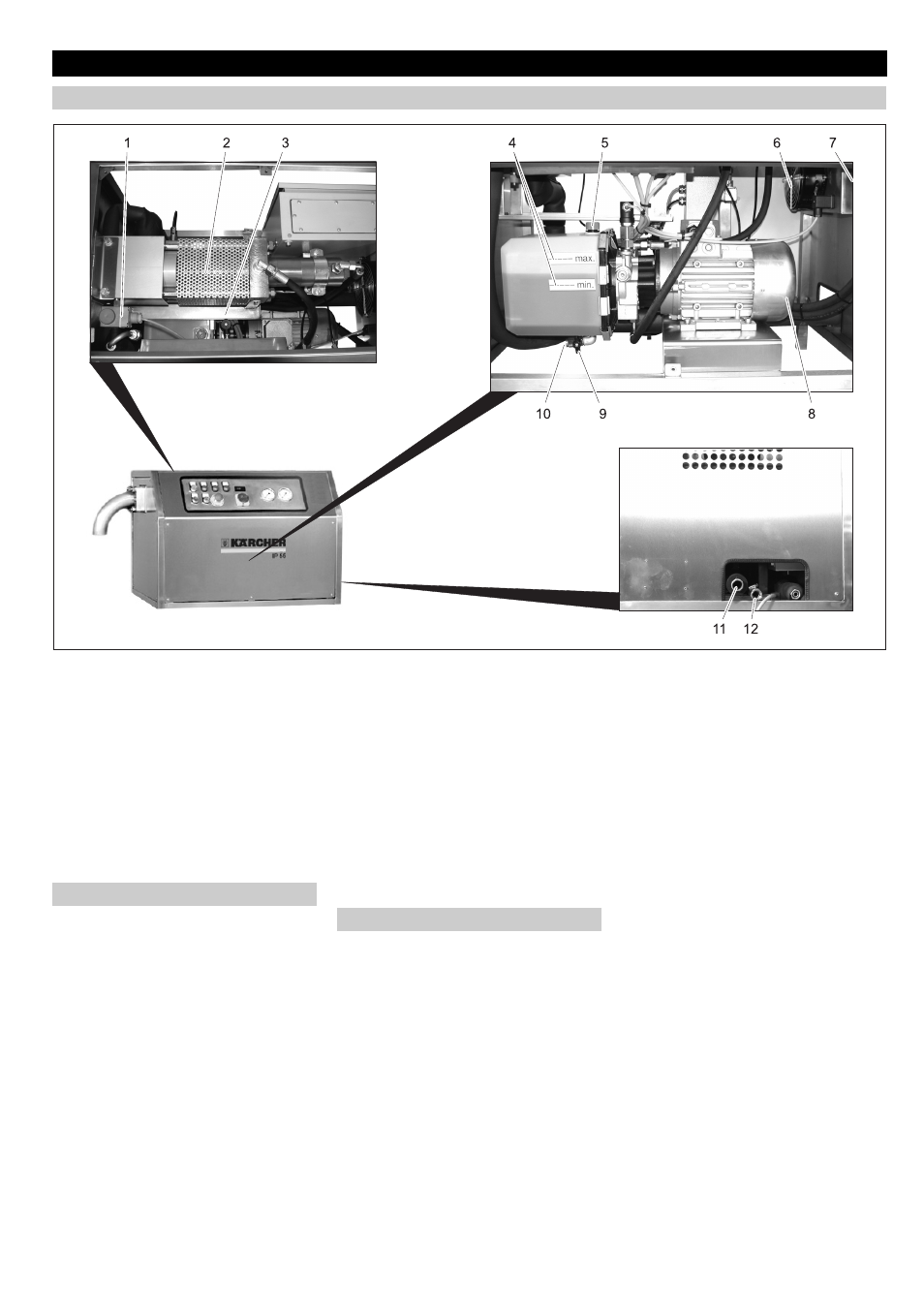

1 Magnetventil EV5
2 Kolben
3 Kondensatsammler
4 Ölstandsanzeige
5 Öleinfüllstutzen
6 Ventilator Ölkühler
7 Ölkühler
8 Lüfter Hydraulikmotor
9 Absperrventil
10 Ölablassschraube
11 Abgasleitung
12 Kondensatableitung

Grundlage für eine betriebssichere Anlage
ist die regelmäßige Wartung nach folgen-
dem Wartungsplan.
Reparatur- und Wartungsarbeiten müssen
von autorisierten Fachkräften (Kärcher-
Service oder vom Hersteller eingewiese-
nes Personal) durchgeführt werden.
Verwenden Sie ausschließlich Original-Er-
satzteile des Herstellers oder von ihm emp-
fohlene Teile, wie
– Ersatz- und Verschleissteile,
– Zubehörteile,
– Betriebsstoffe,
– Reinigungsmittel.

Gefahr!

Unfallgefahr bei Arbeiten am Gerät. Vor Ar-
beiten am Gerät alle Arbeitsschritte des
Kapitels „Außerbetriebnahme“ durchfüh-
ren.

Gefahr

Gefahr von Kälteverbrennungen durch Tro-
ckeneis oder kalte Geräteteile. Bei Arbeiten
am Gerät geeignete Kälteschutzkleidung
tragen oder Trockeneis entfernen und Ge-
rät aufwärmen lassen.
Körperkontakt mit Trockeneis vermeiden.
Trockeneis nie in den Mund nehmen.

Um einen zuverlässigen Betrieb der Anlage
zu gewährleisten, empfehlen wir Ihnen ei-
nen Wartungsvertrag abzuschließen. Wen-
den Sie sich bitte an Ihren zuständigen
Kärcher-Kundendienst.

Auffangbehälter unter die Kondensa-
tableitung stellen und regelmäßig lee-
ren.

Ölstand kontrollieren.
Der Ölstand muss zwischen der „MIN“-
und „MAX“-Markierung liegen.

Sichtprüfung Ölkühler. Ölkühler und
Luftein- und auslass müssen sauber
sein. Bei Bedarf reinigen oder mit
Druckluft ausblasen.

Funktion des Ventilators Ölkühler prü-
fen, bei Bedarf reinigen. Der Ventilator
muss in Betrieb gehen, wenn die Öl-
temperatur 45°C erreicht.

Sichtkontrolle des Lüfters Hydraulikmo-
tor, bei Bedarf reinigen.

Funktion des Magnetventils EV5 prü-
fen. Bei abgesperrter Kohlendioxid-
Versorgung muss ein Klicken hörbar
sein wenn das Ventil öffnet.

Kohlendioxid-Leitungen auf Dichtheit
prüfen, bei Undichtheit Kundendienst
rufen.

Hydraulische Anlage auf Dichtheit prü-
fen (Schläuche, Leitungen, Verbindun-
gen). Undichtigkeiten beheben.

Gerät innen und außen reinigen.

Festen Sitz der Schrauben und Fittings-
prüfen, bei Bedarf nachziehen (An-
zugsdrehmomente siehe Abschnitt
„Anzugsdrehmomente“).

Kolben auf Kratzer oder Furchen prü-
fen, bei beschädigtem Kolben Kunden-
dienst verständigen.

Hydrauliköl erneuern (siehe „Wartungs-
arbeiten“).

Wartung und Pflege

Geräteübersicht

Wartungshinweise

Wartungsvertrag

Wartungsplan

Täglich

Wöchentlich

Monatlich

Nach den ersten 100 Betriebsstunden

Alle 1000 Betriebsstunden

Alle 2000 Betriebsstunden
