16 Français
Î Appuyer sur la touche d'arrêt d’urgence.
L'appareil est mis immédiatement hors ser-
vice.
L'appareil fabrique des pellets de glace sè-
che en dioxyde de carbone fluide. La taille
des pellets de glace sèche est sélectionnée
par diverses plaques d'extruder.
L'appareil est destiné à une utilisation dans
des locaux secs.
Ne pas pulvériser de l'eau sur l'appareil
pour le nettoyer. Nettoyer le carter de l'ap-
pareil avec un chiffon humide.
L'installation de l'appareil ne peut être
effectuée que par le personnel spéciali-
sé !
Le dioxyde de carbone liquide s'écoule
dans le cylindre et durcit par la chute de
pression pour former de la neige de glace
sèche. La neige de glace sèche est densi-
fiée par un cylindre hydraulique et com-
pressée par la plaque d'extruder. Il en
ressort des tiges de glace sèche cylindri-
ques qui se cassent pour former des pel-
lets.

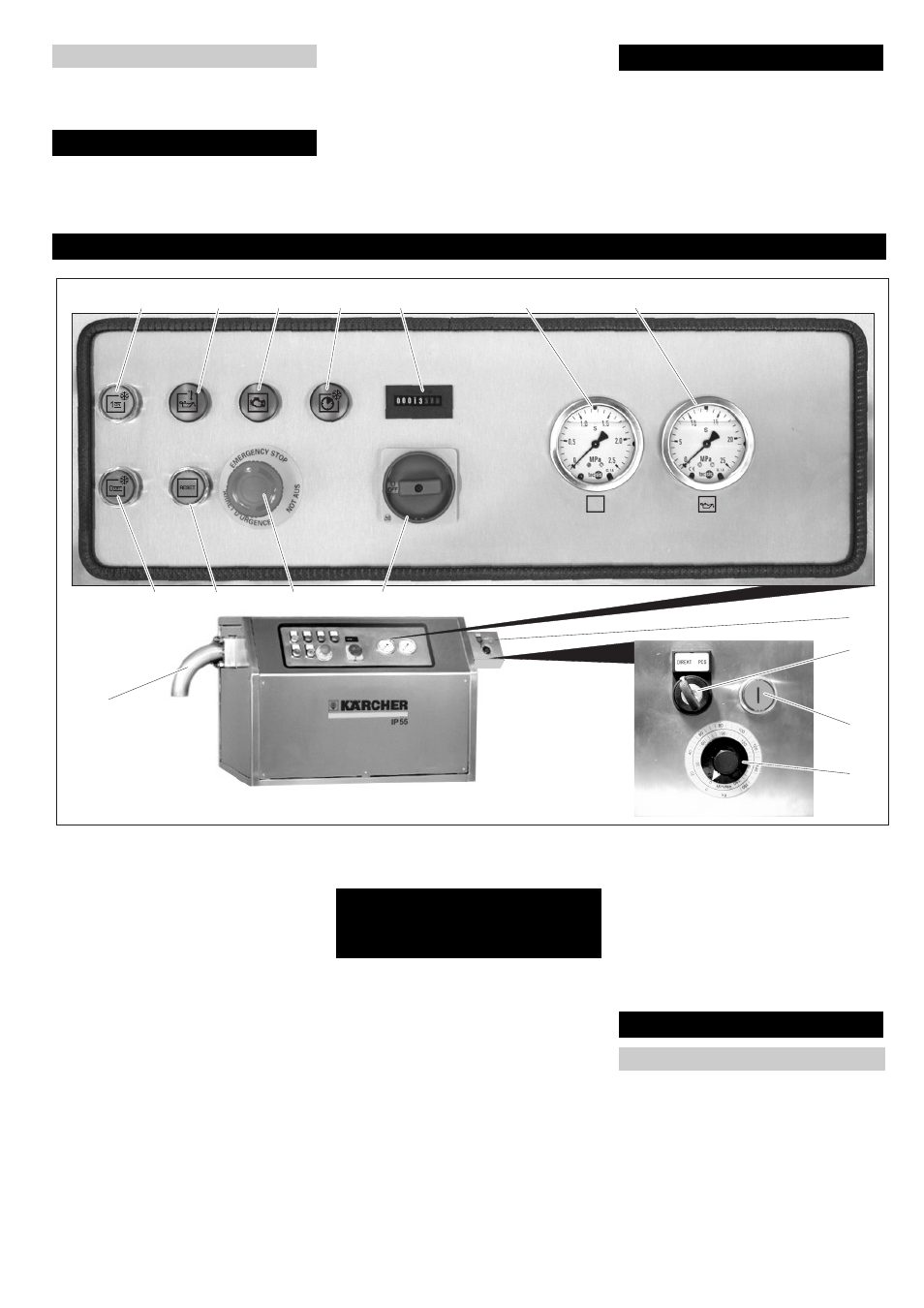

1 Touche "Marche"
2 Lampe témoin "température d'huile éle-
vée"
3 Lampe témoin "Surcharge moteur"
4 Lampe témoin "Cycle trop long"
Voir "Aide en cas de défauts/Défauts
avec affichage".
5 Compteur d'heures de service
6 Manomètre dioxyde de carbone
7 Manomètre pression d'huile
8 Interrupteur principal
9 Touche d'arrêt d’urgence
10 Touche « Reset »
Réinitialise l'interruption automatique
de fonctionnement après un défaut.
11 Touche "arrêt"
La course du piston est terminée, le pis-
ton se déplace dans la position la plus
avant, l'appareil s'arrête.
12 Ejection du pellet
13 Régulation de quantité PCS (option)
14 Commutateur à clé "Direct/PCS" (op-
tion)
15 Touche démarrer PCS (option)
16 Sélecteur durée de production/quantité
de production (option)
ƽ Danger
Risque d'électrocution. Avant d'ouvrir l'ar-
moire de commande, débrancher le câble
da'limentation de la prise de courant.
ṇ Avertissement
Les jeux de montage ne doivent être mon-
tés que par du personnel technique autori-
sй.
О
Fixer le carter de la régulation de quan-
tité avec 3 vis latérales sur le logement
de l'appareil.
Î Apporter le passe-câble sur l'alésage
dans l'appareil.
Î Faire passer le câble de la régulation de
quantité à travers le passe-câbles.
Î Retirer la paroi arrière de l'appareil.
Î Faire passer le câble de la régulation de
quantité à travers un passe-câble libre
dans l'armoire électrique de l'appareil.
Î Dans l'armoire électrique : retirer le pont
de la borne 5 а 7.
О raccorder le câble de la régulation de
quantité selon les schémas électrique
aux bornes 5, 0 et 7.
Î Mettre de nouveau la paroi arrière de
l'appareil en place.
ƽ
Danger
Danger d'étouffement par le bioxyde de
carbone. Au fonctionnement de l'appareil le
teneur de dioxyde de carbone de l'air au
poste de travail augmente. Aérer suffisam-
ment le poste de travail, le cas échéant uti-
liser un détecteur d'alerte personnel.
Signes d'une haute concentration de dioxy-
de de carbone dans l'air courant:
Désactivation d'urgence
Utilisation conforme
Fonction
Eléments de commande
1 2 3 4 5 6 7
8 9 10 11
12
13
14
15
CO
2
16
Monter le jeu de montage ré-
gulation de quantité PCS (op-
tion)
Fonctionnement
Mise en service
