112 Polski
Dla użytkowania tego urządzenia w
Niemczech obowiązują następujące
przepisy i wytyczne (wydane przez
wydawnictwo Carl Heymanns KG,
Luxemburger Straße 449, 50939 Kolonia)
– BGR 189 Zastosowanie odzieży ochronnej
– BGR 195 Zastosowanie rękawic
ochronnych
– BGI 836 Gazowe przyrządy kontrolno-
ostrzegawcze
Î Nacisnąć wyłącznik awaryjny.
Urządzenie zostanie natychmiast
wyłączone.
Urządzenie produkuje granulki suchego
lodu z płynnego dwutlenku węgla. Wielkość
granulek suchego lodu wybiera się za
pomocą różnych płyt wytłaczarek
ślimakowych.
Urządzenie przeznaczone jest do użytku w
suchych pomieszczeniach.
Przy czyszczeniu urządzenia, nie
spryskiwać go wodą. Czyścić urządzenie
mokrą szmatką.
Montaż instalacji może wykonać
wyłącznie autoryzowany personel
specjalistyczny!
Płynny dwutlenek węgla wpływa do cylindra
i twardnieje ze względu na spadek ciśnienia
powodując powstanie suchego śniegu.
Suchy śnieg utwardzany jest za pomocą
cylindra hydraulicznego i ściskany przez
płytę wytłaczarkową. W ten sposób
powstają cylindryczne sztabki suchego
lodu, które rozpadają się na granulki.

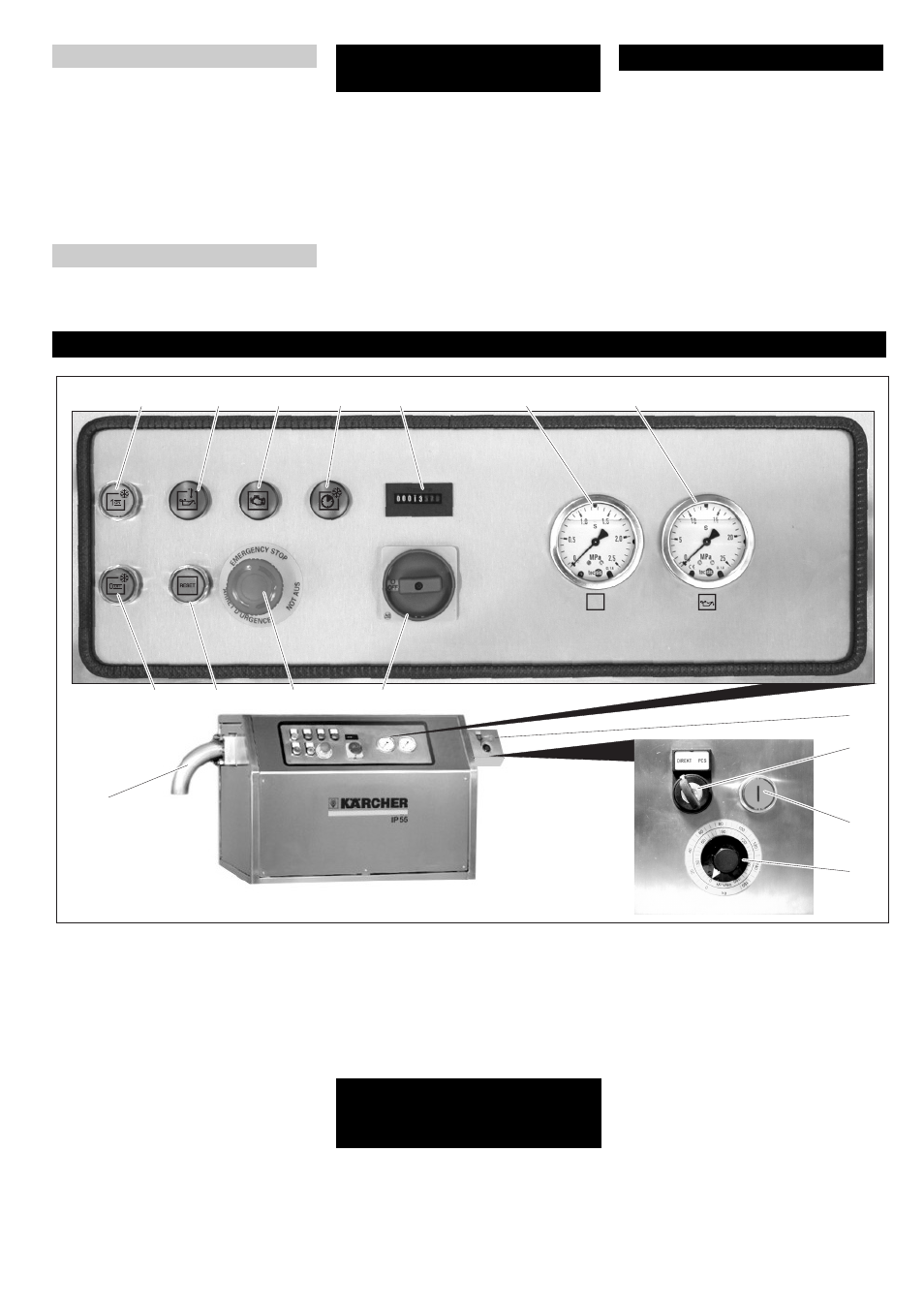

1 Przycisk „Wł.“
2 Kontrolka „Wysoka temperatura oleju“
3 Kontrolka „Przeciążony silnik“
4 Kontrolka „Zbyt długi cykl“
Patrz „Pomoc przy usterkach/Wskaźniki
usterek“.
5 Licznik czasu pracy
6 Manometr dwutlenku węgla
7 Manometr ciśnienia oleju
8 Wyłącznik główny
9 Wyłącznik awaryjny
10 Przycisk „Reset“
Anuluje automatyczną przerwę w pracy
po usterce.
11 Przycisk „Wył.“
Skok tłoka kończy się, tłok przesuwa się
do pozycji całkiem z przodu, urządzenie
zatrzymuje się.
12 Wylot granulatu
13 Regulator objętości PCS (opcja)
14 Stacyjka „Bezpośredni/PCS“ (opcja)
15 Przycisk Uruchomić PCS (opcja)
16 Pokrętło Czas/ilość produkcji (opcja)
ƽ
Niebezpieczeństwo
Niebezpieczeństwo porażenia prądem
elektrycznym. Przed otworzeniem szafy
sterowniczej wyciągnąć wtyczkę z gniazda
zasilającego.
ṇ
Ostrzeżenie
Zestawy montażowe mogą być montowane
jedynie przez autoryzowany personel
specjalistyczny.
Î
Zamocować obudowę regulatora
objętości 3 śrubami na boku obudowy
urządzenia.
Î Umieścić połączenie śrubowe kabla
przy otworze w urządzeniu.
Î Przepuścić kabel regulatora objętości
przez połączenie śrubowe kabla.
Î Usunąć tylną ściankę urządzenia.
Î Przepuścić kabel regulatora objętości
przez wolne połączenie śrubowe kabla
do szafy sterowniczej urządzenia.
Î W szafie sterowniczej: Usunąć mostek
zacisku 5 do 7.
Przepisy i dyrektywy
Wyłączanie podczas awarii
Użytkowanie zgodne z
przeznaczeniem
Funkcja
Elementy obsługi
1 2 3 4 5 6 7
8 9 10 11
12
13
14
15
CO
2
16
Montaż zestawu
montażowego Regulator
ilości PCS (opcja)
