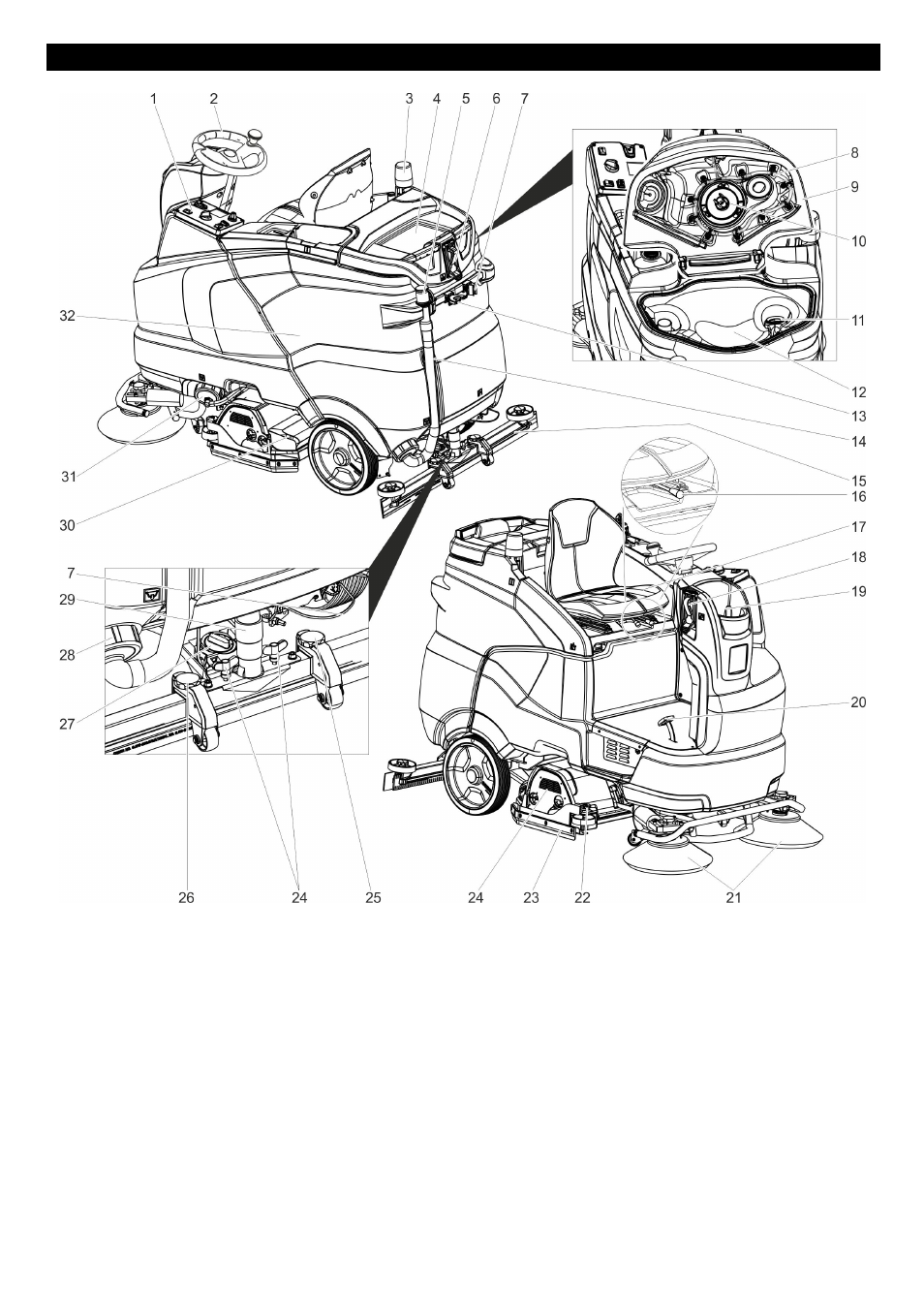

1 Panel de control
2 Volante
3 Piloto de advertencia **
4 Superficie de apoyo para el set de

limpieza "Homebase Box"

5 Dispositivo de dosificación para

agua sucia

6 Toma de agua para el sistema de

enjuague del depósito de agua su-
cia **

7 Soporte para la mopa **
8 Sistema de enjuague del depósito

de agua sucia **

9 Tapa del depósito de agua sucia
10 Flotador
11 Filtro de pelusas
12 depósito de agua sucia

13 Soporte de herramienta **
14 Manguera de salida de agua sucia
15 Barra de aspiración *
16 Palanca de regulación del asiento
17 Asiento (con interruptor de asiento)
18 Sistema de llenado **
19 Tapa depósito de agua limpia
20 Pedal acelerador
21 Escobilla lateral (solo variante SB)
22 Rueda de ajuste del labio de seca-

do

23 Labio de secado
24 Cabezal limpiador *
25 Configuración de altura de la barra

de aspiración

26 Tuercas de mariposa para fijar la

barra de aspiración

27 Empuñadura giratoria para inclinar

la barra de aspiración

28 Cierre, depósito de agua sucia
29 Manguera de aspiración
30 Depósito de particulas gruesas (só-

lo en el cabezal limpiador R) *

31 Cierre del depósito de agua limpia

con filtro de agua limpia

32 Batería

* no incluido en el volumen de suminis-
tro
**) Opción
