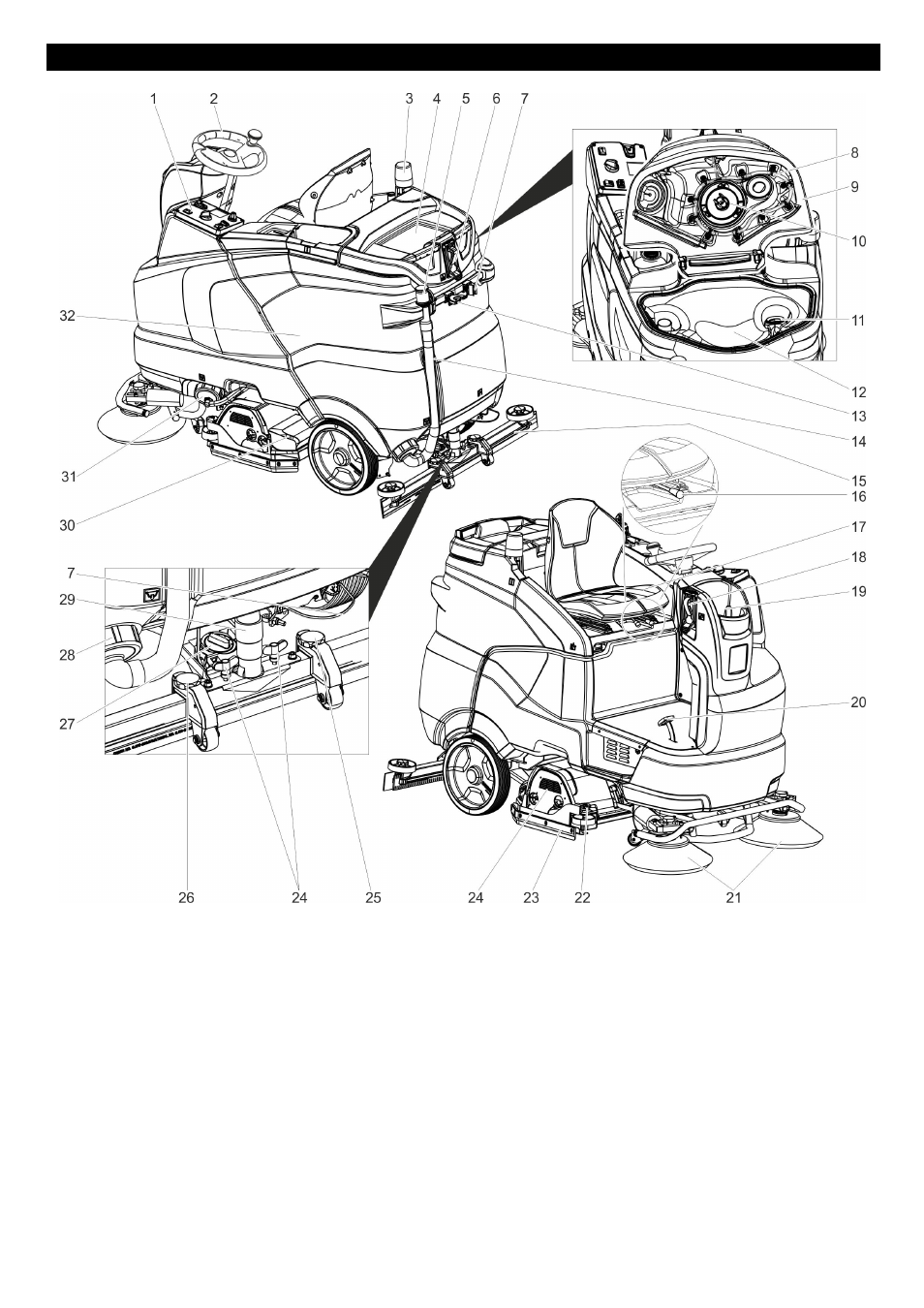

1 Pupitre de commande
2 Volant
3 feu de détresse **
4 Surface de dépose pour le kit de

nettoyage « Homebase Box »

5 Dispositif de dosage pour l'eau sale
6 raccord d'alimentation en eau pour

système de rinçage du bac d'eau
sale **

7 support de mopp **
8 système de rinçage du bac d'eau

sale **

9 Couvercle du réservoir d'eau sale
10 Flotteur
11 Crible à peluches
12 Réservoir d'eau sale
13 Porte-outil **

14 Flexible de vidange pour eau sale
15 Barre d'aspiration *
16 Levier de réglage du siège
17 Siège (avec contacteur de siège)
18 Système de remplissage **
19 Couvercle réservoir d'eau fraîche
20 Pédale de marche
21 balai latéral (uniquement variante

SB)

22 Roue de réglage lèvre d'enlève-

ment

23 Lèvre d'enlèvement
24 Tête de nettoyage *
25 Réglage en hauteur des suceurs
26 Ecrous-papillon pour fixer la barre

d'aspiration

27 Poignée rotative pour incliner la

barre d'aspiration

28 Verrou, réservoir d'eau sale
29 Flexible d’aspiration
30 Bac à déchets (uniquement avec

tête de nettoyage R) *

31 Fermeture du réservoir d'eau

propre avec filtre pour eau du robi-
net

32 Batterie

* pas comprise dans l'étendue de li-
vraison
** Option
