29 SPEKTRUM DX5e • BEDIENUNGSANLEITUNG
EN
DE
FR
IT
ELEVON/DELTA MISCHER
Die DX5e bietet einen Elevon/Delta Mischer. Hier wird die
Querruderfunktion mit der Höhenruderfunktion gemischt.
Dadurch lassen sich Deltas mit zwei Klappen einfach
steuern. Der Mischer wird aktiviert, in dem Sie den
Schalter auf “On” schieben.

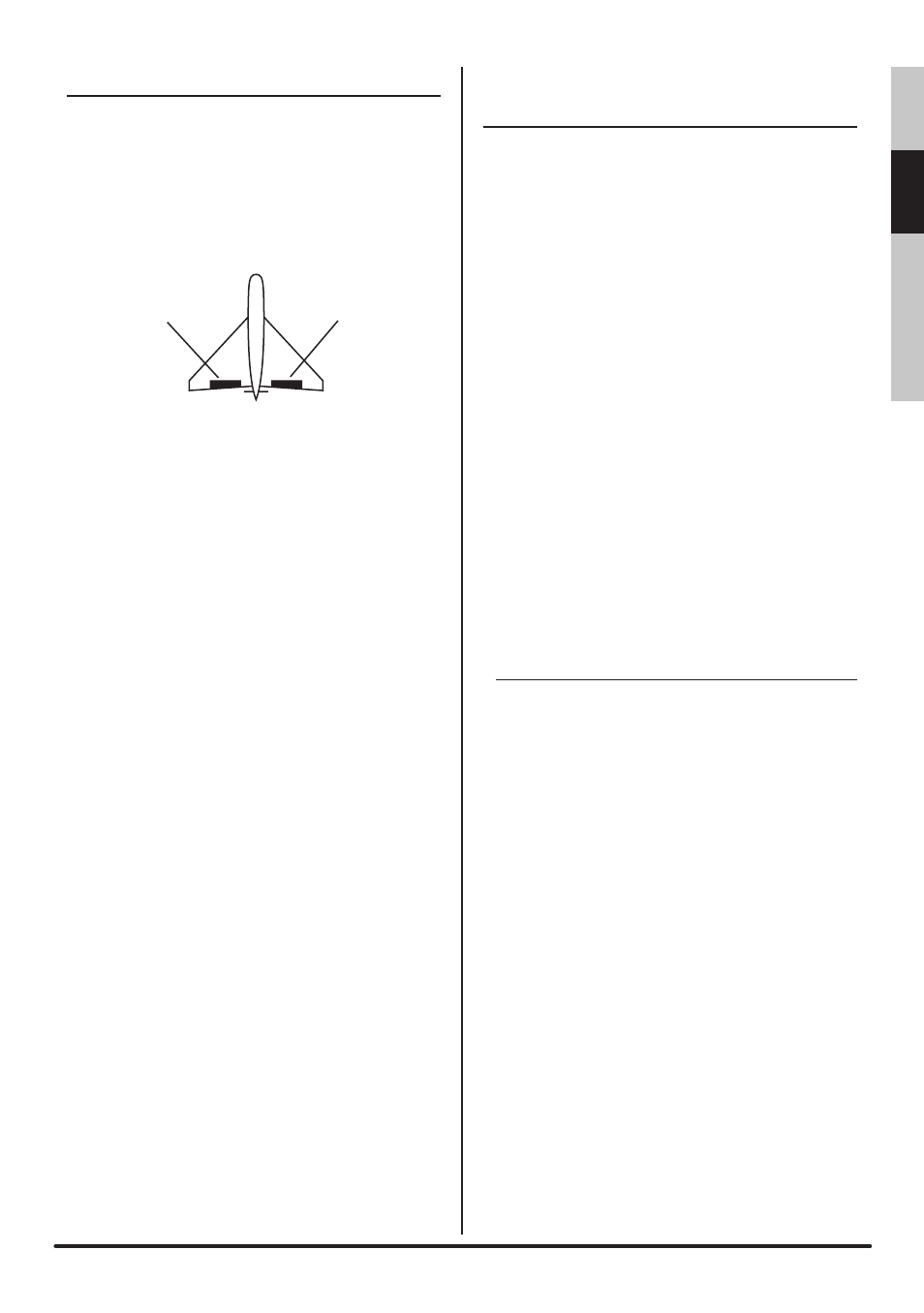

AILE Servo Steckplatz
(Linkes Querruder)
ELEV Servo Steckplatz
(Rechtes Querruder)
Delta Typ Servozuordnung am Empfänger
• ELEV, Anschluss des rechten Querruders
• AILE Anschluss für das linke Querruder
Hinweis: Sollte sich die Servolaufrichtung mit den
Schaltern nicht einstellen lassen, müssen Sie die
Anschlüsse der Servos am Empfänger vertauschen.
ANFORDERUNG AN DIE
EMPFÄNGERSTROMVERSORGUNG
Es ist von ganz besonderer Bedeutung, dass Sie in Ihr
Modell eine ausreichende Empfängerstromversorgung
einbauen, die auch unter voller Last noch ausreichend
Spannung liefert. Das ist sehr kritisch bei 2,4GHz
Systemen und größeren Modellen. Nicht ausreichend
dimensionierte Empfängerstromversorgungen, die mit
der Last vieler Hochlastservos nicht fertig werden, sind
die Ursache vieler Abstürze. Der Empfänger ist auf eine
Mindestspannung angewiesen. Unterhalb dieser Spannung
schaltet er sich ab. Folgende Komponenten haben einen
entscheidenden Einfluss auf die Stromversorgung:
Empfängerakku (Zellenzahl, Ladezustand, Alter, Zellentyp),
Schalter, Akkukabel, Regler.
Spektrum Empfänger benötigen eine Mindestspannung
von 3,5V, damit sie noch ausreichend funktionieren.
Wir empfehlen dringend, die folgenden Hinweise zur
Auslegung und dem Test der Versorgung zu befolgen und
sicherzustellen, dass eine Spannung von 4,8V unter Last
nicht unterschritten wird. Damit besteht eine ausreichende
Sicherheitsreserve.
EMPFEHLUNG FÜR DIE AUSLEGUNG
DER EMPFÄNGERSTROMVERSORGUNG
Liegt eine fragwürdige Empfängerstromversorgung vor,
kleine oder alte Zellen, schwaches oder undefiniertes BEC,
sollten Sie mit einem Spannungsmesser den folgenden
Test durchführen.
Hinweis: Das Hangar 9 Digitalvoltmeter HAN172 oder
das Spektrum Flight Log SPM9540 sind Bestens für diesen
Test geeignet.
Hinweis: Die neuesten NiMH Akkus beinhalten eine
Chemie, die umweltfreundlicher ist. Diese Akkus haben die
Tendenz, wiederholt falsche Delta Peak Signale auszulösen,
wenn sie schnell geladen werden, obwohl der Akku nicht
voll ist. Dies betrifft alle Marken und Hersteller. Seien
Sie deshalb extrem vorsichtig, wenn Sie NiMH Zellen
als Empfängerakkus einsetzen. Sie müssen sich absolut
sicher sein, dass der Akku voll geladen ist. Verwenden
Sie einen Lader, der Ihnen die eingeladene Kapazität
anzeigt, um sich des Ladezustandes versichern zu können.
QuickConnect™ mit Unterspannungsanzeige (Brownout)
Ihr AR500 verfügt über die QuickConnect Funktion mit der
Unterspannungsanzeige.
• Sollte die Empfängerstromversorgung unterbrochen
werden (brownout), wird sich der Link sofort wieder
aufbauen (ca. 10ms), wenn die Stromversorgung wieder
arbeitet.
