CAJA DE
F U S I B L E S
A
B
Page 14
A
B
C A B L E
R O J O TERMINAL NEGATIVO
2. Conexión del cable ROJO
Ubique la luz de posición
auxiliar. Ambos lados del
fusible marcarán 12+ voltios en
el medidor lógico cuando el
fusible esté conectado. Quite
el fusible y pruebe los contactos
donde se enchufa el mismo. Uno
de los contactos no indicará
+12 voltios. Este es el lugar
donde se conectará el cable
R O J O .
Método A de conexión:
A.Ubique el cable que sale de
este terminal del fusible en
la parte trasera de la caja de
f u s i b l e s .
B.Empalme el cable ROJO del
arnés a este cable y aíslelo
C A B L E
R O J O C A B L E
N E G R O
M O D U L O
DE
LA
S I R E N A
T E R M I N A L
S U J E T A C A B L E
(NO SE
I N C L U Y E )
FUSIBLE DE
LUZ DE POSICION
A U X I L I A R
E M P A L M E
CON
EL
CABLE Y
E N V U E L V A L O
CON
CINTA
E L E C T R O A I S L A N T E
PROGRAMACION DE LOS
TRANSMISORES DE LLAVERO
Los dos transmisores de llavero
que vienen con este sistema son
transmisores de radiofrecuencia
tipo “lenguaje cifrado”, lo que
simplemente significa que el
módulo de control de la sirena
aprenderá y recordará el número
de código individual de cada
uno de los transmisores. El
módulo de control de la sirena
aprenderá los códigos
individuales de (2) transmisores
solamente. Si intenta programar
un tercer transmisor, se borrará
el número de código del primer
transmisor programado.
IMPORTANTE: Guarde estas
instrucciones de programación
en un sitio en donde las
encontrará más adelante. Siempre
que la batería del vehículo se
desconecte para algún servicio
de mantenimiento, será necesario
volver a programar los
t r a n s m i s o r e s .
Para programar los
t r a n s m i s o r e s :
A.El conector del arnés prin-
cipal del módulo de control de
la sirena ya deberá estar
desconectado a esta altura del
procedimiento de instalación.
En caso contrario, desconecte
el conector.
B.Asegúrese de tener ambos
transmisores de llavero a mano,
luego conecte el conector del
arnés principal en el módulo
de control de la sirena. Deberá
oir un “pitido” corto
proveniente de la sirena.
C.Apriete el botón de activación
más grande del transmisor
número 1, y manténgalo apretado
hasta que la sirena emita un
“pitido” prolongado.
D.De inmediato apriete y
mantenga apretado el botón de
activación más grande del
transmisor número 2 hasta que
la sirena emita un “pitido”
p r o l o n g a d o .
E.Los dos transmisores ya están
programados. Usted puede
comprobarlo apretando el botón
de activación de cada uno de
los transmisores, lo que
resultará en la correspondiente
indicación “ACTIVADO” o
“DESACTIVADO” en el módulo de
con cinta electroaislante.
Método B de conexión:
A.Los terminales
sujetafusibles, en los que se
enchufarán los contactos del
fusible, se consiguen en la
mayoría de las tiendas de
productos electrónicos. Este
método de conexión puede
resultar más fácil en algunos
v e h í c u l o s .
B.Consulte las instrucciones
específicas que traen los
terminales sujetafusibles.

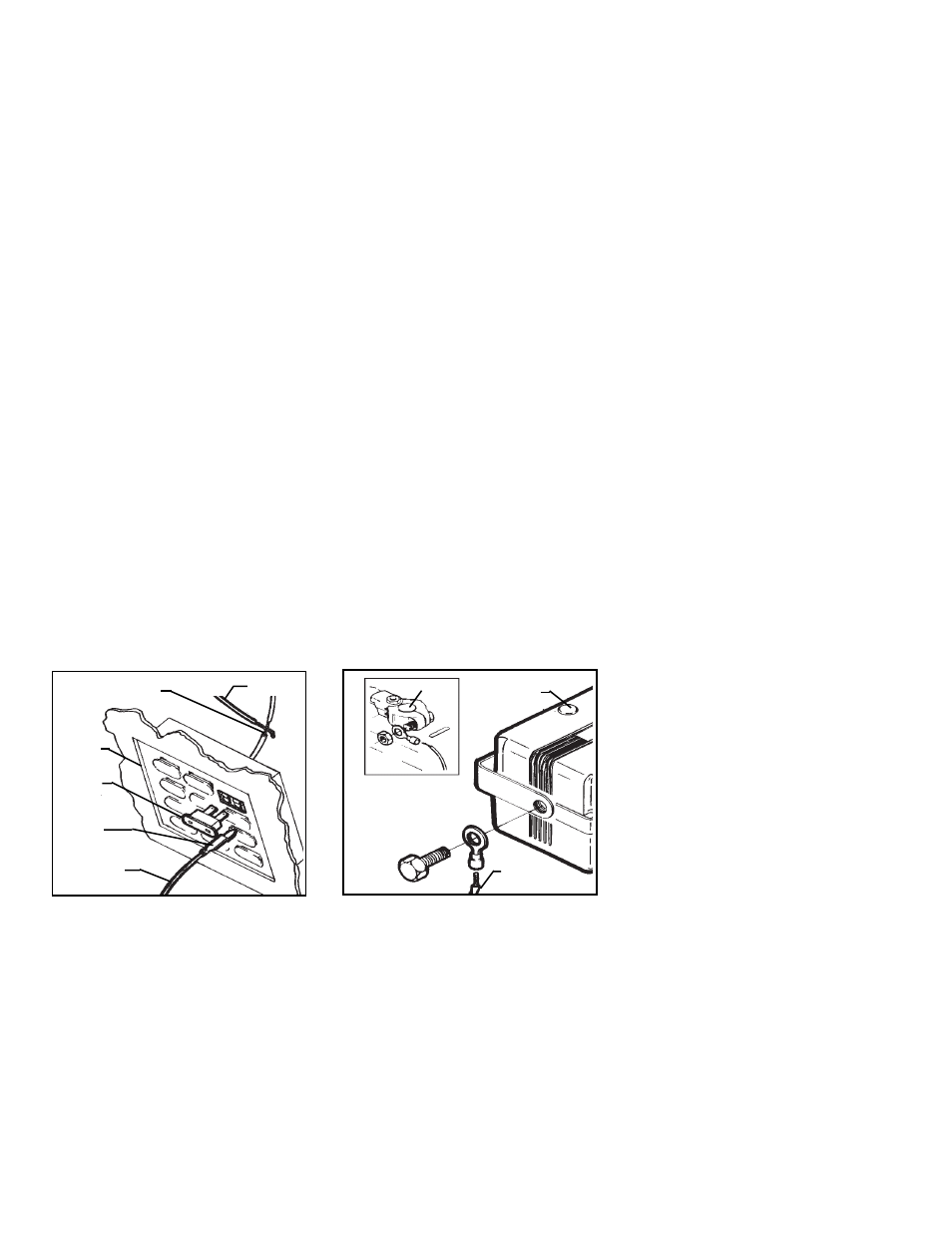

3. Conexión del cable NEGRO
El cable NEGRO más grande (no el
cable negro delgado de la antena)
deberá haberse conectado a
tierra durante el procedimiento
de instalación del módulo de la
sirena. Si no estuviera seguro
de la confiabilidad de la
conexión a tierra del soporte
de montaje del módulo de la
sirena, puede conectar el ojal
del extremo del cable NEGRO a
cualquier perno no pintado de
la mampara cortafuegos o la
defensa o parachoques, que se
enrosque directamente en una
superficie metálica del
v e h í c u l o .
y en estos casos no será
necesario pasar el cable ROJO
por la mampara cortafuegos.
Después de confirmar la
ubicación de estos componentes,
pase el cable AZUL OSCURO y
ROJO hacia sus puntos de
conexión. Trabaje con mucho
cuidado al pasar los cables.
Mantenga los cables alejados
de todas las superficies
calientes y de cualquier pieza
móvil del vehículo (ventilador
del radiador, articulación del
acelerador o del pedal de
freno, etc.)
Al pasar los cables por la
mampara cortafuegos, asegúrese
de pasar los cables por algún
ojal de goma existente; en
caso contrario, se podrían
dañar los cables con los bordes
metálicos afilados y producir,
en última instancia, alguna
falla en el sistema de
s e g u r i d a d .
4. Conexión del cable AZUL
O S C U R O
Conecte el cable AZUL OSCURO
del arnés principal al cable
AZUL del L.E.D. montado en el
tablero de instrumentos.
Asegúrese de aislar esta
conexión con cinta
e l e c t r o a i s l a n t e .
5. Conexión del cable ROJO
(del L.E.D.)
Empalme el cable ROJO del
L.E.D. montado en el tablero
de instrumentos al cable ROJO
más grande del arnés princi-
pal. Asegúrese de aislar este
empalme con cinta
e l e c t r o a i s l a n t e .
