Español - 7

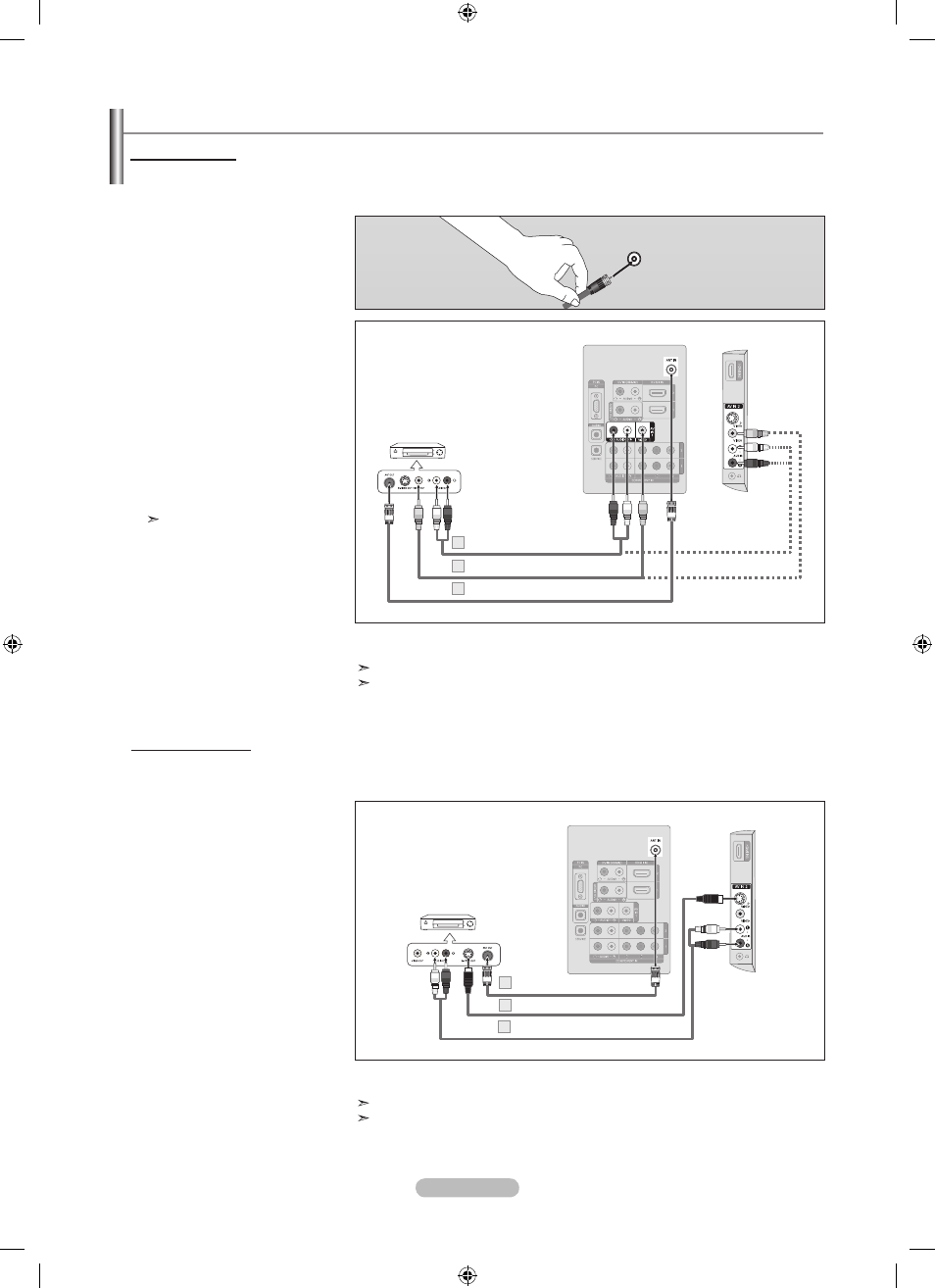

Conexión de un reproductor de vídeo
Estas instrucciones presuponen que ya ha conectado el TV a una antena o sistema de TV por cable (siguiendo las instrucciones
de las páginas 6~7). Si aún no ha conectado el TV a una antena o un sistema de cable, sáltese el paso 1.
. Desconecte el cable o la antena de
la parte posterior del TV.
2. Conecte el cable o la antena en
la terminal ANT IN de la parte
posterior del reproductor de vídeo.
3. Conecte el cable RF entre el
terminal ANT OUT del reproductor
de vídeo y el terminal ANT IN del
televisor.
4. Conecte un cable de vídeo entre la
toma VIDEO OUT del reproductor
de vídeo y la toma AV IN 1 o AV IN
2 [VIDEO] del televisor.
5. Conecte un juego de cables de
audio entre los conectores AUDIO
OUT del reproductor de VCR y los
conectores AV IN 1 (o AV IN 2)
[R-AUDIO-L] del TV.
Si tiene un reproductor de vídeo
“mono” (sin estéreo), use el
conector Y (No incluido) para
conectar los conectores de
entrada de audio izquierdo o
derecho del TV. Si el vídeo es
estéreo, tendrá que conectar dos
cables.
Siga las instrucciones de “Visualización de una cinta de vídeo o de cámara de vídeo”
para ver sus cintas.
Cada aparato de vídeo tiene una configuración diferente del panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores de la
terminal de conexión y del cable.
Conexión de S-Vídeo
Este televisor Samsung se puede conectar a una señal S-Vídeo procedente de un reproductor de vídeo S-VHS.
(Esta conexión ofrece mejor calidad de imagen con relación a un reproductor de vídeo VHS normal.)
. Para empezar, siga los pasos 1
a 3 del apartado anterior para
conectar la antena o el sistema
de cable al reproductor de VCR
y al TV.
2. Conecte un cable de S-Vídeo entre
la toma de salida de S-Vídeo del
reproductor y la toma de entrada de
AV IN 2 [S-VIDEO] del televisor.
3. Conecte un juego de cables de
audio entre los conectores AUDIO
OUT del reproductor de VCR y los
conectores AV IN 2 [R-AUDIO-L]
del TV.
Normalmente se incluye un cable S-Video con los reproductores de vídeo S-VHS.
(En caso contrario, consulte en la tienda de electrónica.)
Cada aparato de vídeo tiene una configuración diferente del panel posterior.
Cuando conecte un dispositivo externo, debe hacer coincidir los colores de la
terminal de conexión y del cable.
Conexión de vídeo
ANT IN
Panel posterior del VCR
Cable de vídeo (No incluido) 4
Cable de Audio (No incluido) 5
Cable RF (No incluido) 3
Panel posterior del TV Panel lateral del TV
Panel posterior del VCR
Cable RF (No incluido)
Cable de Audio (No incluido) 3
Panel posterior del TV
Cable de S-Video (No incluido) 2
Panel lateral del TV
