üzembe helyezés
_15
01 ÜZEMBE HEL
YEZÉS

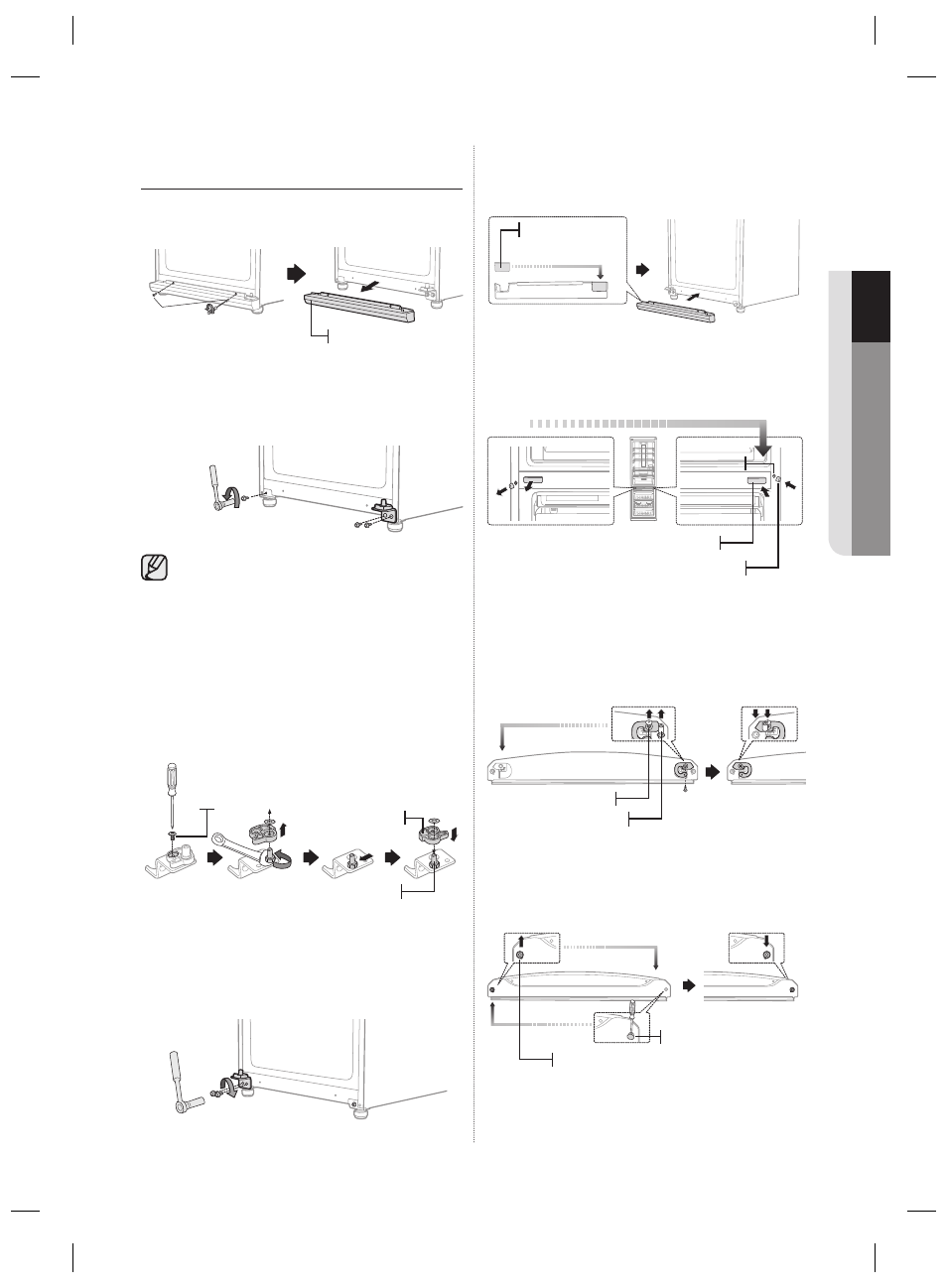

A HŰTŐSZEKRÉNY AJTAJÁNAK
MEGFORDÍTÁSA (FOLYT.)
6. A 2 csavar kihajtásával vegye le az elülső láb
burkolatát.
7. Csavarozza ki az alsó pántot tartó 2 csavart,
valamint az elülső láb bal oldalánál, az eltávolított
alsó pántnál található csavart.
Az alsó pánt eltávolítása előtt fordítsa el
kissé jobbra az elülső lábakat a szerelés
megkönnyítése érdekében.
8. Állítsa át az alsó pánt tengeléyenek pozícióját.
Távolítsa el az automatikus vezető csavarját, majd
távolítsa el az alsó pánt tengeléyt egy 11 mm-es
kulccsal. Csatlakoztassa az alsó pánt tengelyét a
bal oldalon, majd helyezze vissza a megfordított
automatikus vezetőt.
9. Szerelje fel az alsó pántot a hűtőszekrény bal
alsó részére, ahol korábban eltávolította a csavart
a 8. lépésben. Hajtsa be a hátralévő csavart a
hűtőszekrény jobb alsó részén.
10. Helyezze át a másik oldalra az alsó pánt
burkolatát, majd helyezze fel az első lábburkolatot
a hűtőszekrényre.
11. Helyezze át a bal oldalról a jobb oldalra a
középső pánt burkolatot és a csavarokat.
12. Hajtsa ki a csavart a hűtőszekrény ajtajának jobb
alsó részéről.
Helyezze át a jobb oldalról a bal oldalra az
ajtóütközőt és a pánt tengelyét.
13. Helyezze át a pánt tengelyét és a pánt burkolatát
a hűtőszekrény ajtajának tetején.
Csavarok
Elülső lábburkolat
10mm
10mm
Alsó pánt tengelye
Automatikus
vezető
Csavar
Alsó pánt
burkolata
Csavarkupak
Középső pánt burkolata
Csavar
Csavar
Pánt tengelye
Ajtóütköző
Pánt tengelye
Pánt tengelye
