Pastatymas _15
01 P
AST
A
TYMAS

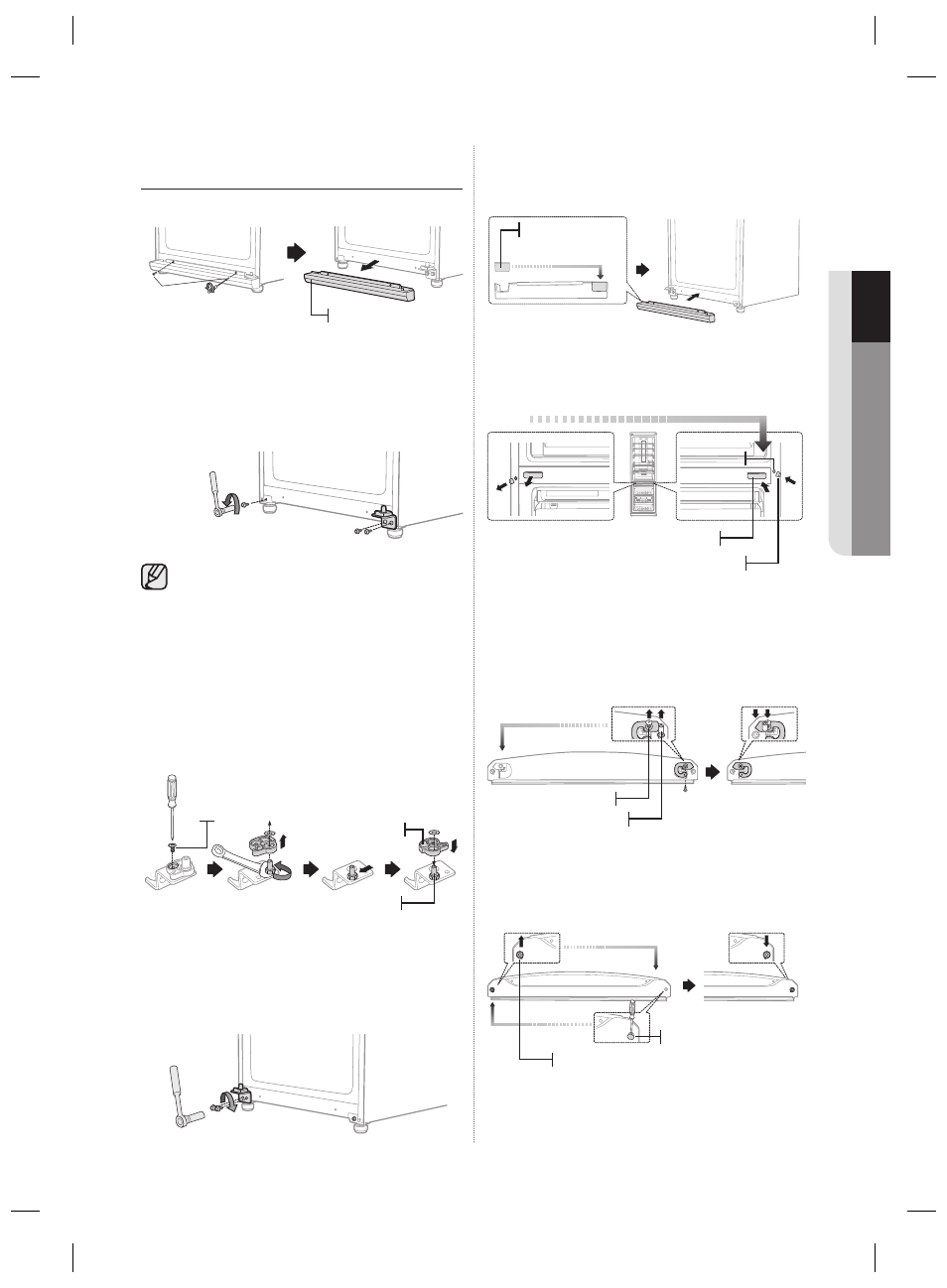

DURELIŲ ATIDARYMO KRYPTIES
PAKEITIMAS (TĘSINYS)
6. Atsukę 2 varžtus, atskirkite priekinių dangtelį.
7. Atsukite 2 varžtus, kuriais pritvirtintas apatinis vyris,
taip pat atsukite varžtą, esantį kairėje pusėje šalia
priekinės kojelės, kur bus tvirtinamas nuimtasis
apatinis vyris.
Prieš nuimdami žemutinį vyrį, lengvai
pastumkite priekines kojeles pagal laikrodžio
rodyklę, kad būtų lengviau išardyti ir surinkti.
8. Pakeiskite apatinio vyrio šarnyro padėtį. Atsukite
varžtą nuo automatinio kreiptuvo ir nuimkite
apatinio vyrio šarnyrą, naudodami 11 mm
veržliaraktį. Pritvirtinkite apatinio vyrio šarnyrą
kairėje pusėje ir uždėkite apverstą automatinį
kreiptuvą.
9. Apatinėje kairėje šaldytuvo pusėje, iš kur išsukote
varžtą, kaip buvo nurodyta 8 žingsnyje, pritvirtinkite
apatinįjį vyrį. Šaldytuvo apačioje, dešinėje pusėje
įsukite likusį varžtą – kad pasinaudotumėte juo
ateityje.
10. Sukeiskite apatiniojo vyrio dangtelį į kitą pusę
ir tada šaldytuvo apačioje pritvirtinkite priekinių
kojelių dangtį.
11. Sukeiskite viduriniojo vyrio dangtelį, varžto
dangtelį ir varžtą iš kairės į dešinę.
12. Atsukite varžtą iš šaldytuvo durelių apatinės
dešinės pusės.
Sukeiskite durelių laikiklį ir vyrio įvorę iš dešinės
į kairę.
13. Sukeiskite vyrio įvorę ir įvorės dangtelį šaldytuvo
durelių viršuje.
Varžtai
Priekinių kojelių
dangtelis
10mm
10mm
Apatinio vyrio šarnyras
Automatinis
kreiptuvas
Varžtas
Apatinio vyrio
dangtelis
Varžto dangtelis
Viduriniojo vyrio dangtelis
Varžtas Varžtas
Vyrio įvorė
Durelių laikiklis
Vyrio įvorė
Įvorės dangtelis
