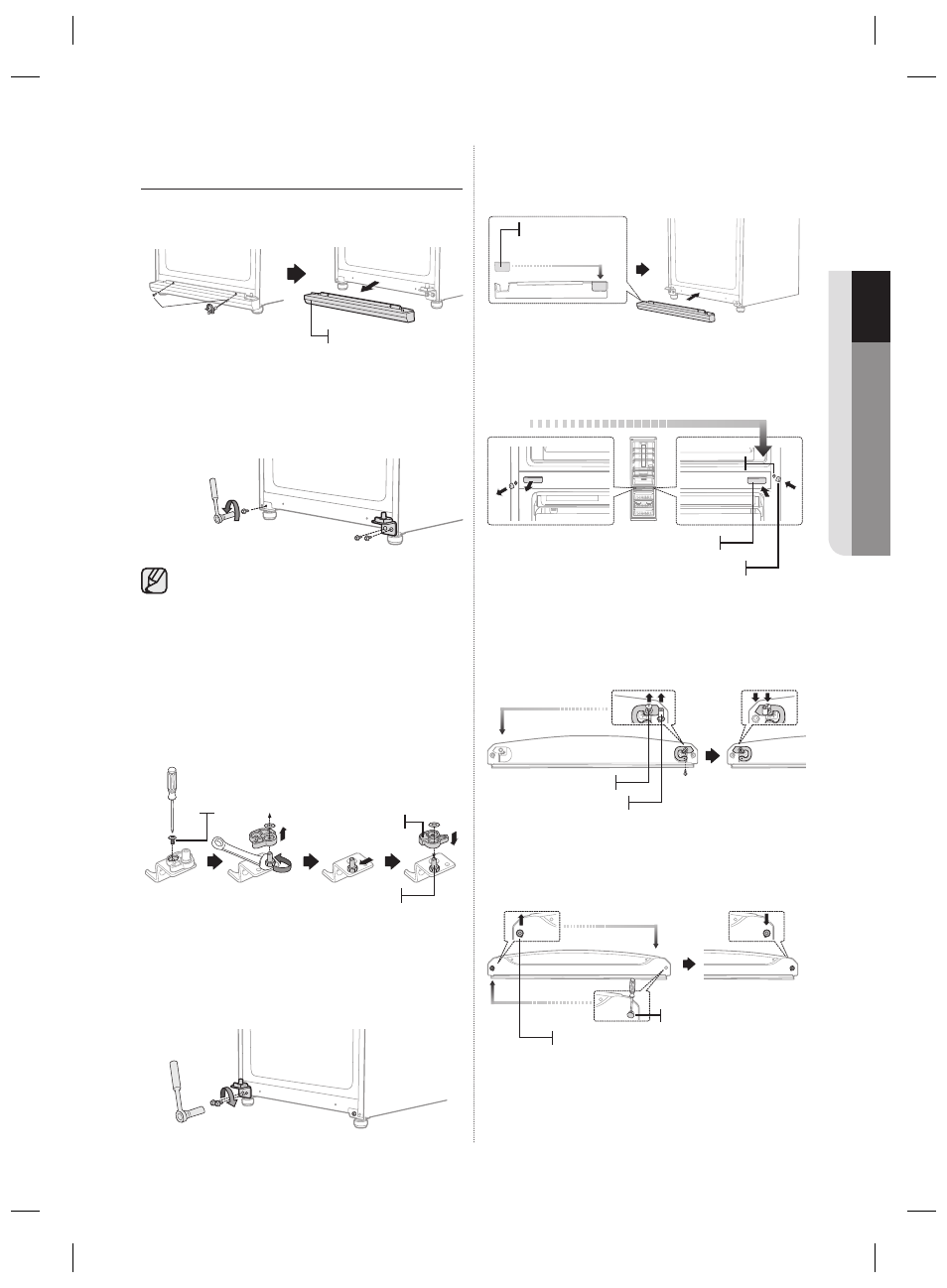

ZMENA OTVÁRANIA DVERÍ
CHLADNIČKY (POKRAČOVANIE)
6. Po odskrutkovaní dvoch skrutiek oddeľte predný
kryt s podperou.
7. Odskrutkujte 2 skrutky upevňujúce spodný pánt a
odskrutkujte aj skrutku na ľavej strane pri prednej
nohe, kde bude pripevnený odmontovaný spodný
pánt.
Pred demontážou spodného pántu mierne
pootočte predné nohy v smere hodinových
ručičiek na uľahčenie demontáže a montáže.
8. Zmeňte polohu osky spodného pántu.
Vyberte skrutku z automatického vedenia a vyberte
osku spodného pántu kľúčom 11 mm.
Pripevnite osku spodného pántu naľavo a nasaďte
späť automatické vedenie.
9. Pripevnite spodný pánt na ľavú spodnú časť
chladničky odkiaľ bola predtým odskrutkovaná
skrutka v kroku 8. Zaskrutkujte zvyšnú skrutku na
pravú spodnú časť chladničky na ďalšie použitie.
10. Premontujte viečko spodného pántu na druhú
stranu a pripevnite kryt prednej nohy na spodok
chladničky.
11. Premontujte viečko stredného pántu, viečko
skrutky a skrutku z ľavej strany na pravú.
12. Vyberte skrutku zo spodnej pravej strany dverí
mrazničky. Premontujte zarážku dverí a gumový
krúžok pántu z pravej strany na ľavú.
13. Premontujte gumový krúžok pántu a viečko
gumového krúžka na vrch dverí mrazničky.
skrutky
Kryt prednej nôžky
10mm
10mm
Oska spodného pántu
Automatické
vedenie
Skrutka
Viečko spodného
pántu
Viečko skrutky
Viečko stredného pántu
Skrutka
Skrutka
Gumový krúžok pántu
Dvere dverí
Gumový krúžok pántu
Viečko gumového krúžka
