ustawienie _15
01 UST
A
WIENIE

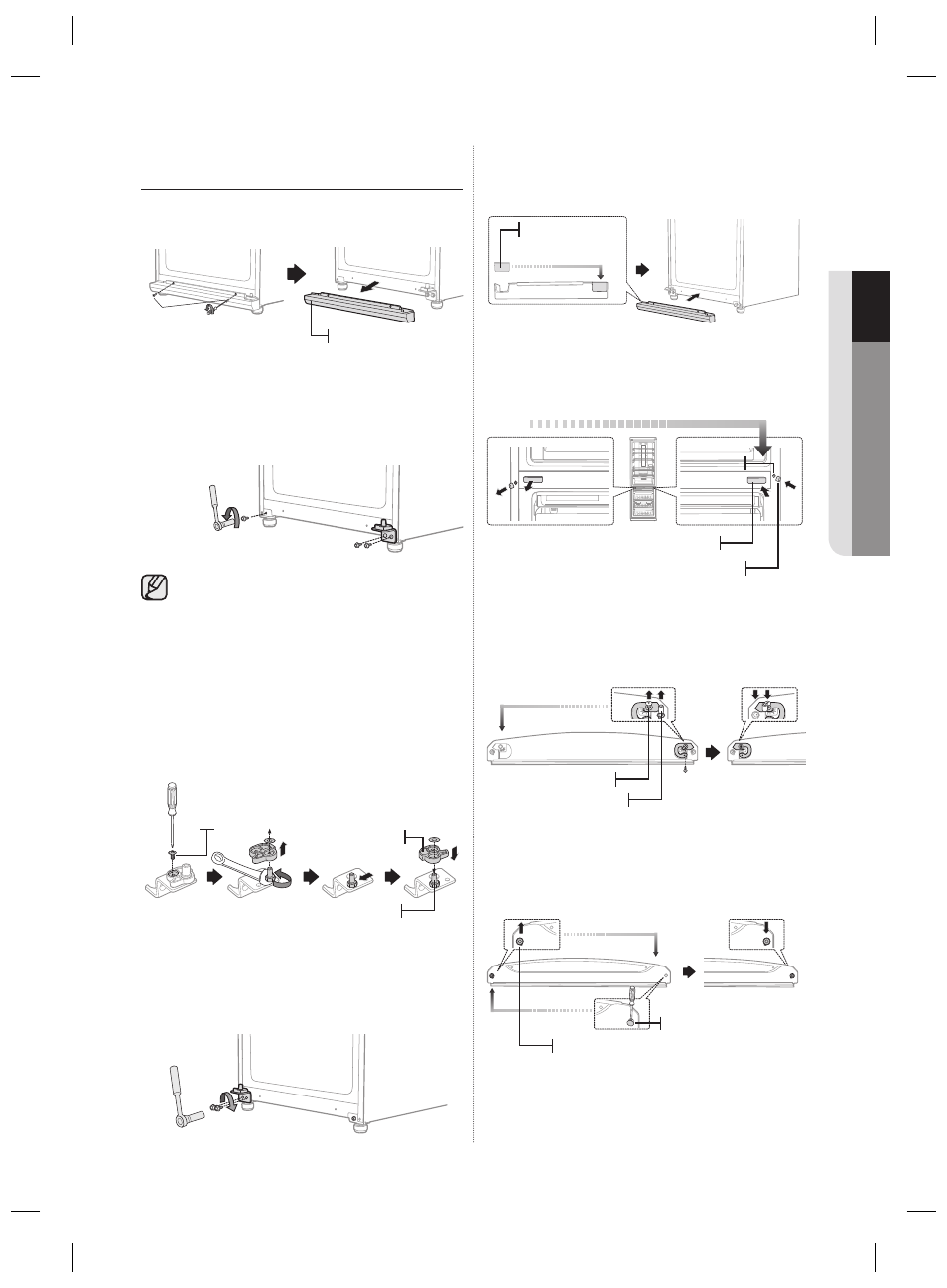

RZMIANA USTAWIENIA DRZWI
LODÓWKI (CD.)
6. Odkręcić 2 śruby i zdjąć pokrywę przednich nóg
lodówki.
7. Odkręcić 2 sworznie zabezpieczające zawias dolny
oraz sworzeń po lewej stronie przedniej nogi, gdzie
zamontowany zostanie wymontowany zawias
dolny.
Przed demontażem zawiasu dolnego należy
lekko przekręcić przednie nogi w kierunku
zgodnym z ruchem wskazówek zegara, aby
ułatwić ich demontaż i montaż.
8. Zmienić położenie wału zawiasu dolnego.
Odkręcić śrubę na automatycznej prowadnicy i
za pomocą klucza 11 mm odkręcić wał zawiasu
dolnego. Przymocować wał zawiasu dolnego
po lewej stronie i z powrotem zamontować
odwróconą automatyczną prowadnicę.
9. Przymocować zawias dolny u dołu, po lewej
stronie lodówki, w miejscu w którym został
odkręcony sworzeń w etapie 8. Wkręcić pozostały
sworzeń u dołu, z prawej strony lodówki.
10. Zmienić stronę osłony dolnego zawiasu, a
następnie zamontować osłonę przedniej nogi u
dołu lodówki.
11. Zmienić stronę osłony środkowego zawiasu,
wkręcić osłonę i śrubę od lewej do prawej strony.
12. Odkręcić śrubę znajdującą się u dołu po prawej
stronie drzwi zamrażalnika. Odwrócić ogranicznik
drzwi i pierścień zawiasu z prawej na lewą stronę.
13. Odwrócić pierścień zawiasu i osłonę pierścienia
znajdujące się u góry drzwi zamrażalnika.
Śruba
Przykrywa przednich
nóg lodówki
10mm
10mm
Wał dolnego
zawiasu
Automatyczna
prowadnica
Śruba
Osłona dolnego
zawiasu
Osłona śruby
Osłona środkowego zawiasu
Śruba Śruba
Pierścień zawiasu
Ogranicznik drzwi
Pierścień zawiasu
Osłona pierścienia
