6.1.5 Installation de la version avec
double filtre pour le changement d'air
Durant l'installation prêter l'installation à
l'orientation des ailettes du filtre d'entrée
de l'air.

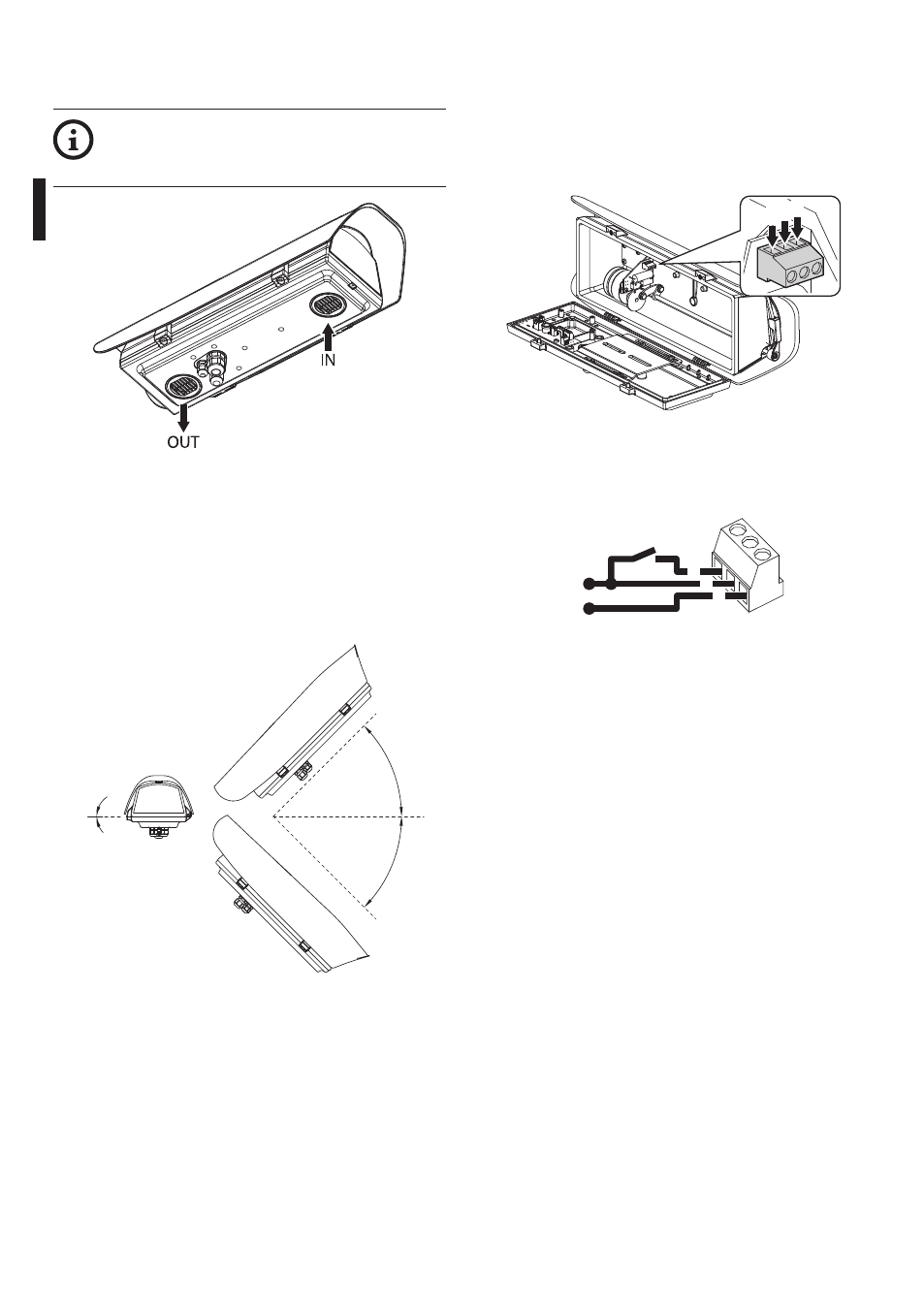

Fig. 4
Selon l'angle d'inclinaison de la gaine, l'orientation
des ailettes du filtre doit empêcher à l'eau de
pénétrer en cas de pluie.
Pour garantir un degré de protection, installer
le caisson au support en respectant les limites
d'inclinaison selon la figure.
0˚
45°
45°
Fig. 5 Inclination maximal de l’axe transversal: 0°.
Inclination maximal de l’axe longitudinal: ±45°.
6.1.6 Installation de la version avec
essuie-glace
Ouvrir le caisson comme décrit précédemment (6.1.1
Ouverture du caisson, page 6).
Identifier la borne de la carte de l'essui-glace.
P
S
C
Fig. 6
Brancher la carte de l'essuie-glace au réseau
d'alimentation selon la figure.
P
S
C
L
N
~
Fig. 7
En pressant le bouton on active l'essuie-glace. En
relâchant le bouton-poussoir, la brosse de l’essuie-
glace se mettra en position de repos.
Si l’on dispose d’un récepteur ayant la fonction de
commande Wiper, brancher les bornes SW, PER et
COM respectivement aux terminaux S, P et C de la
carte.
Fermer le caisson.
6.1.7 Sachet déshydratant
Prenez le sachet de sel desséchant de son emballage
et le placer dans le produit.
